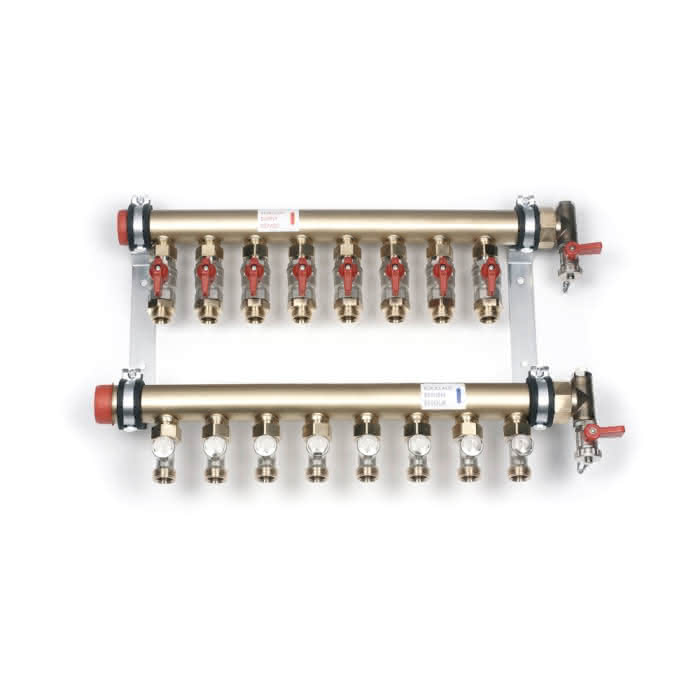

REHAU Industrieverteiler IM 40 Messing 9 Kreise, Klemmring 25

REHAU Industrieverteiler IM 40 Messing
9 Kreise, Klemmring 25
als Verteiler und Sammler zur Anbindung
der einzelnen Heiz- bzw.
Kühlkreise
Werkstoff: Verteiler/Sammler aus
Messing MS 63, Konsolen Stahl verzinkt
Eigenschaften: NW DN 40, schallgedämmte
Verteilerkonsolen zur Montage im
REHAU Verteilerschrank oder an der
Wand, Verteilerendstücke mit
Entlüftung und KFE-Hahn am Verteiler
vormontiert, Anbindeleitung von
rechts oder links möglich,
Heizkreisanschluss mit
Anschlussverschraubungen 25x2,3 mm mit
einem jeweiligen Mittenabstand
von 75 mm, Heizkreisverteiler auf
Konsolen vormontiert und druckgeprüft
Verteilerrohr mit angehängten
Kugelhähnen zur Absperrung der
einzelnen
Heiz- bzw. Kühlkreise Sammlerrohr mit
angehängten Feinregulierventilen
zur Absperrung und unabhängig von der
Absperrung arbeitender
Voreinstellung

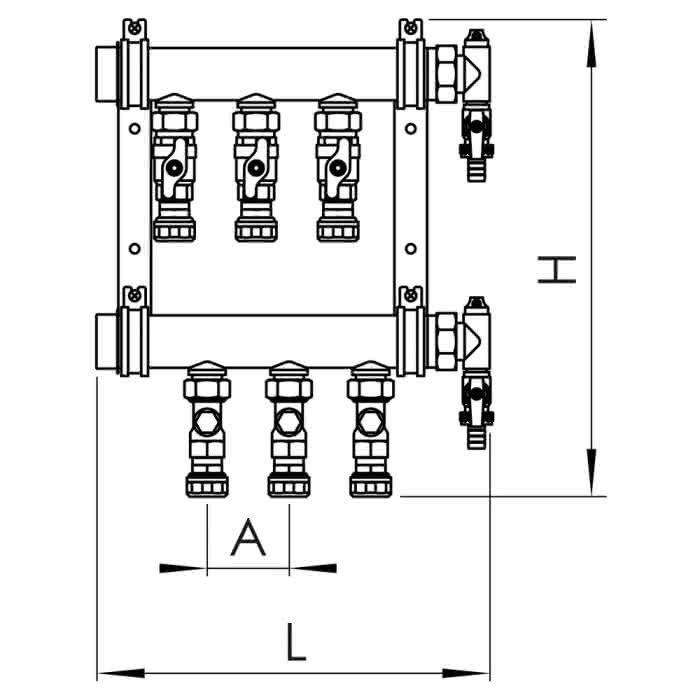

Höhe gesamt:422,0000 mm
Verteilerabgänge:9
Baulänge gesamt:810,0000 mm
Bautiefe:135,0000 mm
Mittenabstand V/R:245,0000 mm
Mittenabst. Wand VL:55,0000 mm
Mittenabst. Wand RL:100,0000 mm
Tiefe gesamt:135,0000 mm
Mittenabstand HK:75 MM
Max. Dauerbetriebsdruck:10 BAR
Max. Dauerbetriebstemperatur:80 GRADC
Abgang HK:KLEMMRING RAUTHERM S 25 X 2,3
Primärer Anschluss Verteiler:DN 40 AG FL
Werkstoff Verteiler:MESSING

kein Verwendungshinweis notwendig
