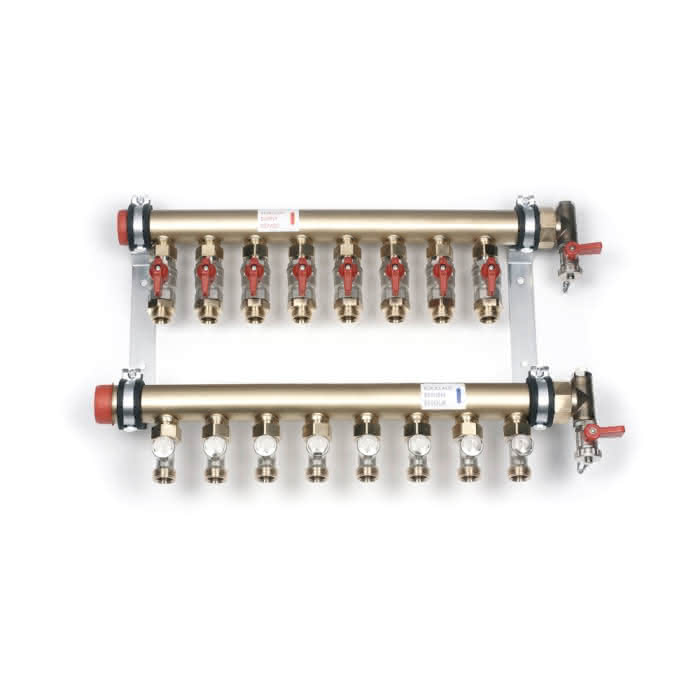

REHAU Industrieverteiler IM 40 Messing 8 Kreise, Eurokonus
Artikelnummer
54740221900
Werksnummer
12488201001
Bestell-Code
REH248820
Montagezeit (Bürgerle)
1 Std 49 Min
Zolltarifnummer
84818039
REHAU Industrieverteiler IM 40 Messing 8 Kreise, Eurokonus
Beschreibung
REHAU Industrieverteiler IM 40 Messing
8 Kreise, Eurokonus
Anwendung:
- als Verteiler und Sammler zur Anbindung der einzelnen Heiz- bzw. Kühlkreise
Eigenschaft:
- Verteilerrohr im Vorlauf mit angehängten Kugelhähnen zur Absperrung des Volumenstroms
- Sammlerrohr im Rücklauf mit angehängten Rücklaufverschraubungen mit Bauschutzkappe zur Einstellung des Volumenstroms der einzelnen Heiz-/Kühlkreise nach DIN EN 1264-4
- Abgang HK: Eurokonus nach EN 16313
- primärer Anschluss Verteiler: DN 40 AG flachdichtend
- vormontiert auf schallgedämmten Konsolen nach DIN 4109 zur Montage im REHAU Verteilerschrank oder direkt an der Wand
Bestandteil:
- manueller Entlüfter
- drehbarer Füll- und Entleerungshahn
Material:
- Messing
8 Kreise, Eurokonus
Anwendung:
- als Verteiler und Sammler zur Anbindung der einzelnen Heiz- bzw. Kühlkreise
Eigenschaft:
- Verteilerrohr im Vorlauf mit angehängten Kugelhähnen zur Absperrung des Volumenstroms
- Sammlerrohr im Rücklauf mit angehängten Rücklaufverschraubungen mit Bauschutzkappe zur Einstellung des Volumenstroms der einzelnen Heiz-/Kühlkreise nach DIN EN 1264-4
- Abgang HK: Eurokonus nach EN 16313
- primärer Anschluss Verteiler: DN 40 AG flachdichtend
- vormontiert auf schallgedämmten Konsolen nach DIN 4109 zur Montage im REHAU Verteilerschrank oder direkt an der Wand
Bestandteil:
- manueller Entlüfter
- drehbarer Füll- und Entleerungshahn
Material:
- Messing
REHAU Industrieverteiler IM 40 Messing
8 Kreise, Eurokonus
als Verteiler und Sammler zur Anbindung
der einzelnen Heiz- bzw.
Kühlkreise
Werkstoff: Verteiler/Sammler aus
Messing MS 63, Konsolen Stahl verzinkt
Eigenschaften: NW DN 40, schallgedämmte
Verteilerkonsolen zur Montage im
REHAU Verteilerschrank oder an der
Wand, Verteilerendstücke mit
Entlüftung und KFE-Hahn am Verteiler
vormontiert, Anbindeleitung von
rechts oder links möglich,
Heizkreisanschluss G 3/4 Eurokonus mit
einem
jeweiligen Mittenabstand von 75 mm,
Heizkreisverteiler auf
Konsolen vormontiert und druckgeprüft
Verteilerrohr mit angehängten
Kugelhähnen zur Absperrung der
einzelnen Heiz- bzw. Kühlkreise
Sammlerrohr mit angehängten
Feinregulierventilen zur Absperrung und
unabhängig von der Absperrung
arbeitender Voreinstellung
Verteilerabgänge:8

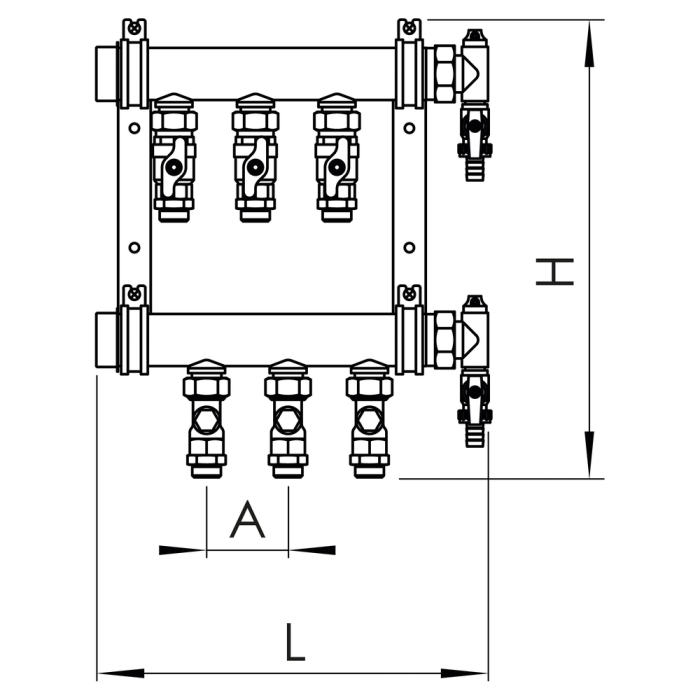

Baulänge gesamt:735,0000 mm
Bautiefe:135,0000 mm
Mittenabstand V/R:245,0000 mm
Mittenabst. Wand VL:55,0000 mm
Bauhöhe:422,0000 mm
Mittenabst. Wand RL:100,0000 mm
Tiefe gesamt:135,0000 mm
Mittenabstand HK:75 MM
Max. Dauerbetriebsdruck:10 BAR
Max. Dauerbetriebstemperatur:80 GRADC
Abgang HK:EUROKONUS NACH DIN EN 16313
Primärer Anschluss Verteiler:DN 40 AG FL
Werkstoff Verteiler:MESSING
8 Kreise, Eurokonus
als Verteiler und Sammler zur Anbindung
der einzelnen Heiz- bzw.
Kühlkreise
Werkstoff: Verteiler/Sammler aus
Messing MS 63, Konsolen Stahl verzinkt
Eigenschaften: NW DN 40, schallgedämmte
Verteilerkonsolen zur Montage im
REHAU Verteilerschrank oder an der
Wand, Verteilerendstücke mit
Entlüftung und KFE-Hahn am Verteiler
vormontiert, Anbindeleitung von
rechts oder links möglich,
Heizkreisanschluss G 3/4 Eurokonus mit
einem
jeweiligen Mittenabstand von 75 mm,
Heizkreisverteiler auf
Konsolen vormontiert und druckgeprüft
Verteilerrohr mit angehängten
Kugelhähnen zur Absperrung der
einzelnen Heiz- bzw. Kühlkreise
Sammlerrohr mit angehängten
Feinregulierventilen zur Absperrung und
unabhängig von der Absperrung
arbeitender Voreinstellung
Verteilerabgänge:8
Baulänge gesamt:735,0000 mm
Bautiefe:135,0000 mm
Mittenabstand V/R:245,0000 mm
Mittenabst. Wand VL:55,0000 mm
Bauhöhe:422,0000 mm
Mittenabst. Wand RL:100,0000 mm
Tiefe gesamt:135,0000 mm
Mittenabstand HK:75 MM
Max. Dauerbetriebsdruck:10 BAR
Max. Dauerbetriebstemperatur:80 GRADC
Abgang HK:EUROKONUS NACH DIN EN 16313
Primärer Anschluss Verteiler:DN 40 AG FL
Werkstoff Verteiler:MESSING
kein Verwendungshinweis notwendig
Spezifikationen
Werkstoff
Messing
Mit Entlüftung
Ja
Primärer Anschluss
Außengewinde (metrisch)
Erweiterbar
Ja
Geeignet für Kühlen
Ja
Mit Wandbefestigungsbügel
Ja
Tiefe
135 mm
Serie
RAUTHERM
