REHAU BKT-Modul DM 20/15

REHAU BKT-Modul
DM 20/15

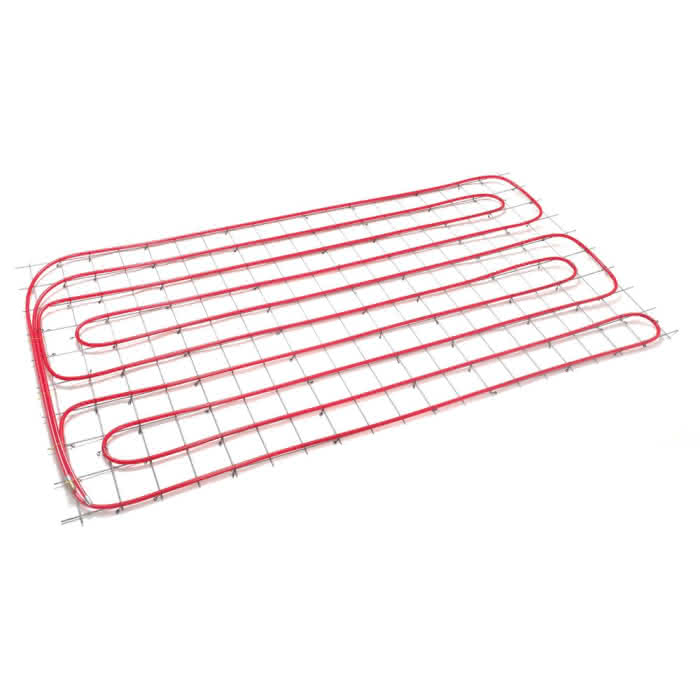

BKT-Modul
zum Heizen und Kühlen von
Betonbauteilen
Werkstoff: Baustahlmatte aus Betonstahl
gemäß DIN 488 Teil 1-7, Rohr aus
peroxidisch vernetztem Polyethylen PE-
PE-Xa entspricht DIN 16982.
Sauerstoffdicht entsprechend DIN 4726,
außenliegende, Sauerstoffsperrschicht
aus EVAL.
Zulassungen: DIN CERTCO-
Registrienummer:
3V226 PE-Xa oder 3V227 PE-Xa.
Eigenschaften Rohr: RAUTHERM S Rohr
hochwärme- und alterungsstabilisiert,
für maximalen Betriebsdruck von 6 bar
bei maximaler Betriebstemperatur von 90
Grad C, kurzzeitig bis 100 Grad C,
Farbe
rot

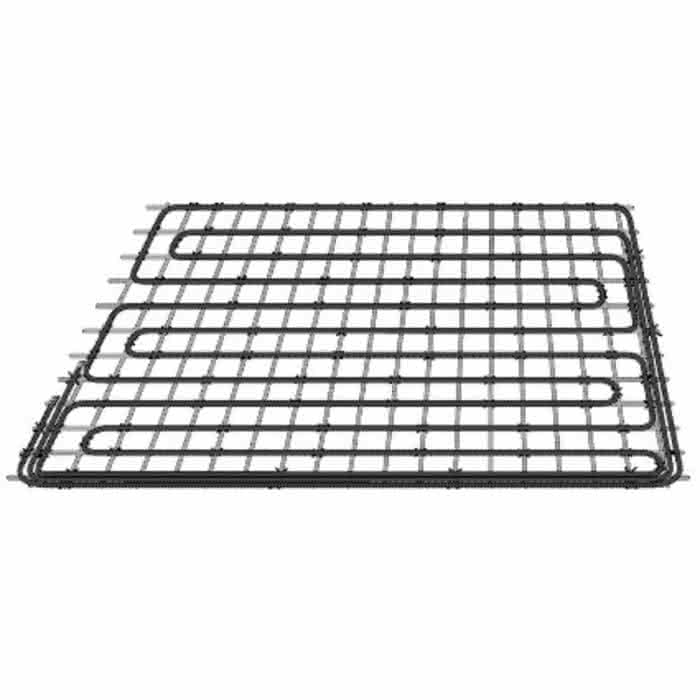

Eigenschaften BKT-Modul: variable
Modullänge und Modulbreiten,
Verlegeabstände VA 15, Rohrverlegeart
Einfachmäander und Doppelmäander,
Rohrbefestigung im Abstand von 40 bis
45
cm mittels kunststoffummantelter REHAU-
BKT-Mattenbinder auf der Trägermatte.
Im Bereich der Rohrumlenkungen sind
Biegeradien in Abhängigkeit des
Rohrdurchmessers gewährleistet. Jedes
REHAU-BKT-Modul ist mit einer
Anbindeleitung für Vor- und Rücklauf
versehen. Anbindeleitungen sind am
Mattenrand fixiert. Am Ende der
Anbindeleitungen befindet sich jeweils
eine REHAU-Schnellkupplung NP 7.2
und ein Blindstopfen mit der paten-
tierten O-Ring-freien und dauerhaft
dichten Schiebehülsenverbindung gemäß
DIN 18380 (VOB).
Transport: Der sachgerechte Transport
der REHAU-BKT-Module erfolgt mit den
REHAU-Mehrweg-Transportgestellen,
welche der EG-Richtlinie Maschinen
89/392/EWG, Anhang II A, der EG-
Maschinenrichtlinie 93/44/EWG, unter
Berücksichtigung der EN 292 und DIN
15018 Teil 1 und 2, entsprechen.
Auslegung: Die Heiz- bzw.
Kühlleistungen
der REHAU-BKT-Module werden bezogen auf
die projektspezifischen Betriebspara-
meter errechnet (siehe gültige
Preisliste)
Hinweis: Auftragsbezogene Fertigung,,,
von Retoure ausgeschlossen,,
Verlegeabstand:150,0000 mm
Verlegeart:DOPPELMÄANDER
var. Modullänge:1350 - 6300 MM
var. Modulbreite:900 - 2400 MM
Rohrdimension:20 X 2,0 MM

kein Verwendungshinweis notwendig
