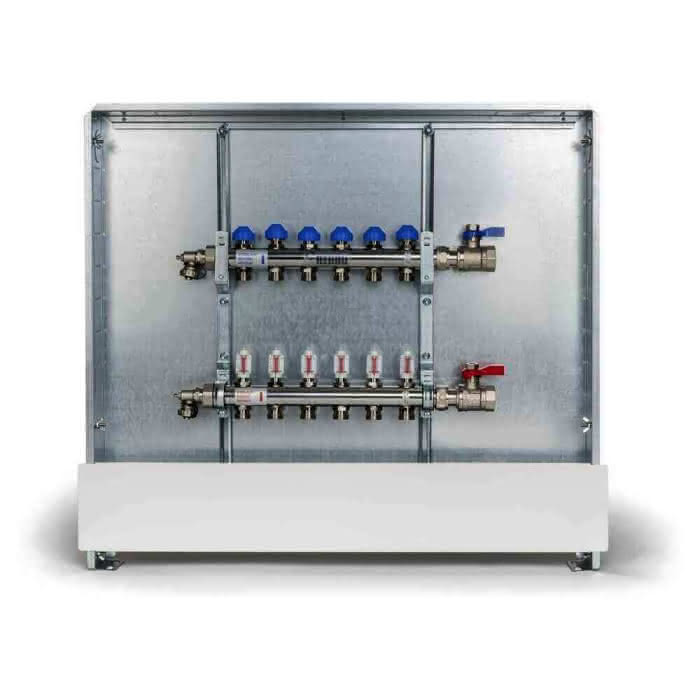

RAUTHERM Unit UP 75 HKV-D V2A 11 Kreise KGH horizontal rechts

RAUTHERM Unit UP 75 HKV-D V2A
11 Kreise KGH horizontal rechts
vormontierte Verteilereinheiten
bestehend aus:
REHAU Heizkreisverteiler Edelstahl HKV-
D
als Verteiler und Sammler zur Anbindung
der einzelnen Heiz-bzw.
Kühlkreise
Werkstoff: Verteiler/Sammler aus
Edelstahl 1.4301, Konsolen: Stahl
verzinkt
Eigenschaften: schallgedämmte
Verteilerkonsolen wahlweise rechts-
oder
linksseitig vormontiert flachdichtender
90 Grad KFE-Hahn mit Mutter G1
zur Entlüftung und Entleerung,
Heizkreisanschluss G 3/4 Eurokonus mit
einem jeweiligen Mittenabstand von 50
mm, Heizkreisverteiler auf
Konsolen vormontiert
Verteilerrohr DN 25 mit integrierten
Durchflussmengenmessern
Anzeigebereich 0-6 l/min zur Absperrung
nach DIN EN 1264 Teil 4.
Sammlerrohr DN 25 mit integrierten
Regulierventilen zur normgerechten
Voreinstellung der einzelnen Heiz- bzw.
Kühlkreise und Handradkappen
blau, Ventile zur Adaptierung der REHAU
Stellantriebe.
REHAU Kugelhahnset G1 für HKV-D
Edelstahl
zum absperrbaren Anschluss an
Primärzuleitung, wahlweise rechts- der
linksseitig am Heizkreisverteiler,
vormontiert
Werkstoff: vernickeltes Messing
bestehend aus:
- Kugelhahn G1 rot mit Überwurfmutter
und Dichtung
- Kugelhahn G1 blau mit Überwurfmutter
und Dichtung
für Außengewinde:G 1
REHAU Verteilerschrank UP 75 weiss
Werkstoff: Schrank aus Stahlblech
lackiert ähnlich RAL 9016 verkehrsweiß
Eigenschaften: stufenlose
Höhenverstellung von 705-885 mm,
Bautiefe
durch umlaufend stufenlos verstellbaren
30 mm breiten Blendrahmen von
75-125 mm, horizontal und vertikal
einstellbare Verteilerbefestigung,
vorgestanzte Ausprägungen zur
beidseitigen vertikalen
Anschlussmöglichkeit, beidseitig
horizontal und vertikal vorgestanzte
Ausprägungen zur Kabeleinführung,
Umlenkrohr, Estrich-Abschlussblende
und Blendrahmen tiefenverstell- und
demontierbar, Schranktür mit
Verriegelung, Einbaugehäuse mit
Spritzschutz aus Karton, Klarsichthülle
mit Vordruck für Druckprüfprotokoll,
Funktionsheizprotokoll und
Heizkreisbeschriftung auf
Türinnenseite, Blendrahmen und Tür
separat in
Luftpolsterfolie verpackt.
Hinweis:
- Klemmringverschraubungen bitte
separat bestellen!
- auftragsbezogene Fertigung, von
Retoure ausgeschlossen
Verteilerabgänge:11
Breite ohne Rahmen:950,0000 mm
Höhe:705-885
Tiefe:75-125

kein Verwendungshinweis notwendig
