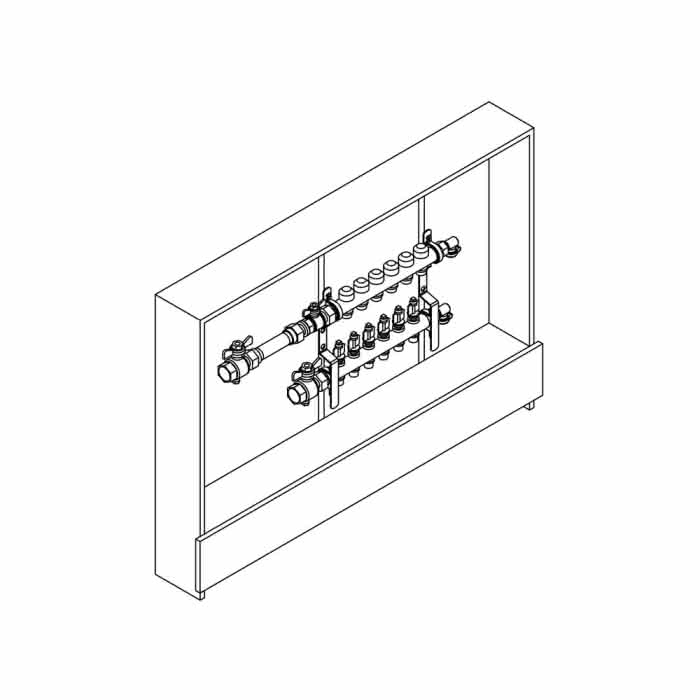

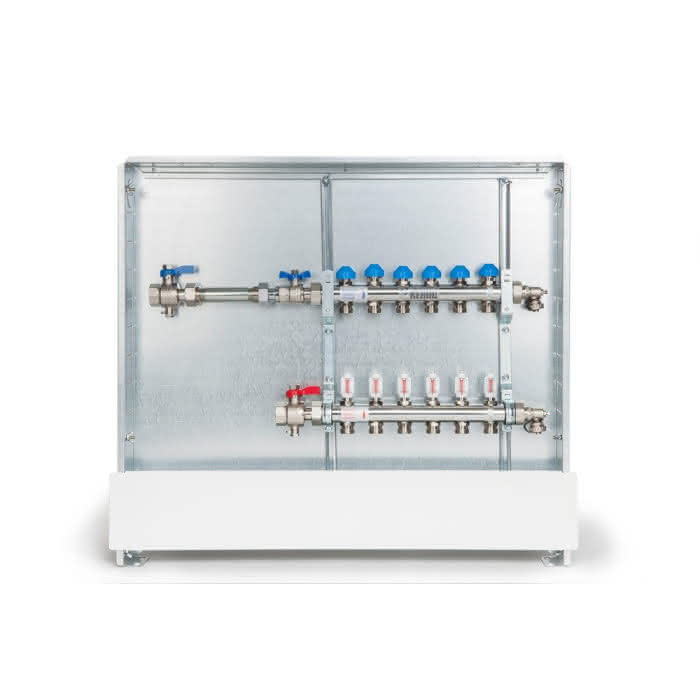

RAUTHERM Unit UP 75 HKV-D V2A 10 Kreise WMZ horizontal links

RAUTHERM Unit UP 75 HKV-D V2A
10 Kreise WMZ horizontal links
vormontierte Verteilereinheiten
bestehend aus:
REHAU Heizkreisverteiler Edelstahl HKV-
D
als Verteiler und Sammler zur Anbindung
der einzelnen Heiz-bzw.
Kühlkreise
Werkstoff: Verteiler/Sammler aus
Edelstahl 1.4301, Konsolen: Stahl
verzinkt
Eigenschaften: schallgedämmte
Verteilerkonsolen wahlweise rechts-
oder
linksseitig vormontiert
flachdichtender 90 Grad KFE-Hahn mit
Mutter G1 zur Entlüftung und
Entleerung, Heizkreisanschluss G 3/4
Eurokonus mit einem jeweiligen
Mittenabstand von 50 mm,
Heizkreisverteiler auf Konsolen
vormontiert
Verteilerrohr DN 25 mit integrierten
Durchflussmengenmessern
Anzeigebereich 0-6 l/min zur Absperrung
nach DIN EN 1264 Teil 4.
Sammlerrohr DN 25 mit integrierten
Regulierventilen zur normgerechten
Voreinstellung der einzelnen Heiz- bzw.
Kühlkreise und Handradkappen
blau, Ventile zur Adaptierung der REHAU
Stellantriebe.
REHAU Wärmemengenzähler-Anbausatz
horizontal
Für die Baulänge 110 oder 130 mm.
Werkstoff: Messing vernickelt,
Passtück: Stahl
Eigenschaften: flachdichtender
Anschluss an REHAU Heizkreis- und
Heizleitungsverteiler, integrierte
Aufnahmeöffnung für direkt
eintauchende Fühler in den Kugelhähnen.
Geeignet für alle Wärmezähler in
Europa.
Baulänge:299,6000 mm
REHAU Verteilerschrank UP 75 weiss
Werkstoff: Schrank aus Stahlblech
lackiert ähnlich RAL 9016 verkehrsweiß
Eigenschaften: stufenlose
Höhenverstellung von 705-885 mm,
Bautiefe
durch umlaufend stufenlos verstellbaren
30 mm breiten Blendrahmen von 75-125
mm, horizontal und vertikal
einstellbare Verteilerbefestigung,
vorgestanzte Ausprägungen zur
beidseitigen vertikalen
Anschlussmöglichkeit, beidseitig
horizontal und
vertikal vorgestanzte Ausprägungen zur
Kabeleinführung, Umlenkrohr,
Estrich-Abschlussblende und Blendrahmen
tiefenverstell- und
demontierbar, Schranktür mit
Verriegelung, Einbaugehäuse mit
Spritzschutz aus Karton, Klarsichthülle
mit Vordruck für
Druckprüfprotokoll,
Funktionsheizprotokoll und
Heizkreisbeschriftung auf
Türinnenseite, Blendrahmen und Tür
separat in Luftpolsterfolie verpackt.
Hinweis:
- Klemmringverschraubungen bitte
separat bestellen!
- auftragsbezogene Fertigung, von
Retoure ausgeschlossen
Verteilerabgänge:10
Breite ohne Rahmen:1.150,0000 mm
Höhe:705-885
Tiefe:75-125

kein Verwendungshinweis notwendig
