RAUTHERM Unit UP 110 HKV-D V2A 2 Kreise Strangregulierventil links

RAUTHERM Unit UP 110 HKV-D V2A
2 Kreise Strangregulierventil links

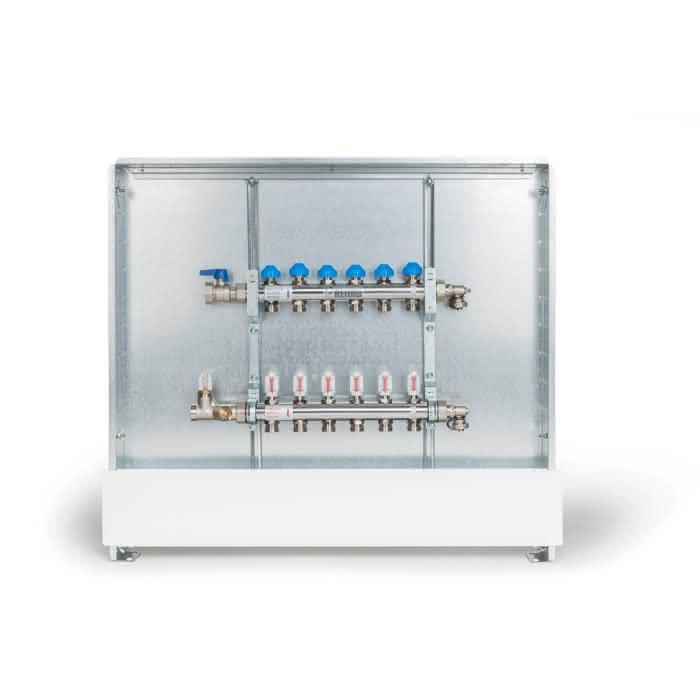

Vormontierte Verteilereinheiten
REHAU Heizkreisverteiler Edelstahl HKV-
D
als Verteiler und Sammler zur Anbindung
der einzelnen Heiz-bzw.
Kühlkreise
Werkstoff: Verteiler/Sammler aus
Edelstahl 1.4301
Konsolen: Stahl verzinkt
Eigenschaften: schallgedämmte
Verteilerkonsolen wahlweise rechts-
oder
linksseitig vormontiert flachdichtender
90 Grad KFE-Hahn mit Mutter G1
zur Entlüftung und Entleerung,
Heizkreisanschluss G 3/4 Eurokonus mit
einem jeweiligen Mittenabstand von 50
mm, Heizkreisverteiler auf
Konsolen vormontiert
Verteilerrohr DN 25 mit integrierten
Durchflussmengenmessern
Anzeigebereich 0-6 l/min zur Absperrung
nach DIN EN 1264 Teil 4.
Sammlerrohr DN 25 mit integrierten
Regulierventilen zur normgerechten
Voreinstellung der einzelnen Heiz- bzw.
Kühlkreise und Handradkappen
blau, Ventile zur Adaptierung der REHAU
Stellantriebe.
REHAU Strangregulierventilset für REHAU
Heizkreisverteiler
bestehend aus Strangregulierventil und
Absperr-Kugelhahn G1.
Strangregulierventil für den präzisen
hydraulischen Abgleich von REHAU
Heizkreisverteilern zueinander. Mit
integrierter Durchflussanzeige mit
drehbarer Anzeigeskala im Bereich
4-36 l/min. Istwert Durchflussmenge
direkt ablesbar.
Das Schauglas wird nicht direkt vom
Heizwasser durchflossen und ist
somit vor Verschmutzung geschützt.
Nennweite DN 25.
Material:
Gehäuse Messing vernickelt, Schauglas
schlagzäher und temperaturfester
Kunststoff. Dichtungen bestehen aus
EPDM.
max. Dauerbetriebstemperatur 80 Grad C
bei Dauerbetriebsdruck 6 bar.

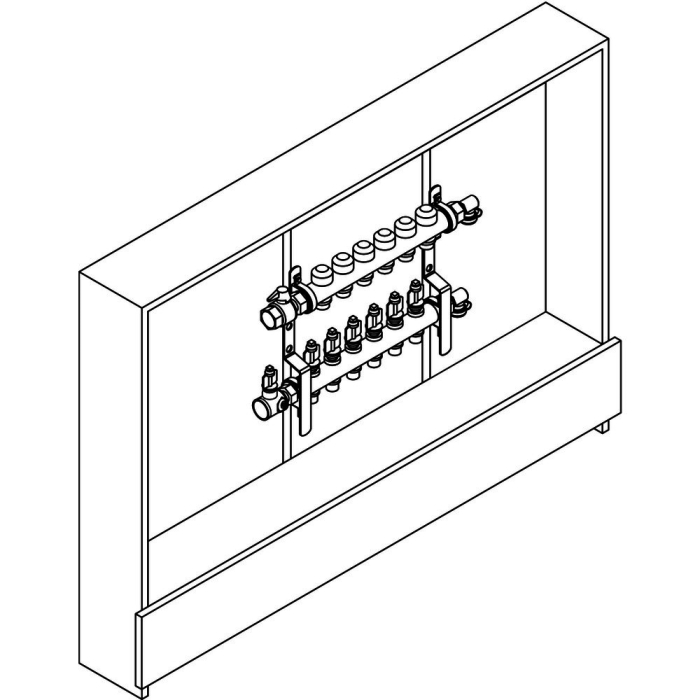

REHAU Verteilerschrank UP 110/ weiß
Werkstoff: Schrank aus Stahlblech
lackiert ähnlich RAL 9016 verkehrsweiß
Eigenschaften: stufenlose
Höhenverstellung von 705-885 mm,
Bautiefe durch umlaufend stufenlos
verstellbaren 30 mm breiten
Blendrahmen von 110-160 mm, horizontal
und vertikal einstellbare
Verteilerbefestigung, vorgestanzte
Ausprägungen zur beidseitigen
vertikalen Anschlussmöglichkeit,
beidseitig horizontal und
vertikal vorgestanzte Ausprägungen zur
Kabeleinführung, Umlenkrohr,
Estrich-Abschlussblende und Blendrahmen
tiefenverstell- und
demontierbar, Schranktür mit
Verriegelung, Einbaugehäuse mit
Spritzschutz aus Karton, Klarsichthülle
mit Vordruck für Druckprüfprotokoll,
Funktionsheizprotokoll und
Heizkreisbeschriftung auf
Türinnenseite, Blendrahmen und Tür
separat in Luftpolsterfolie verpackt.
Hinweis:
- Klemmringverschraubungen bitte
separat bestellen!
- auftragsbezogene Fertigung, von
Retoure ausgeschlossen
Verteilerabgänge:2
Breite ohne Rahmen:550,0000 mm
Höhe:705-885
Tiefe:110-160

kein Verwendungshinweis notwendig
