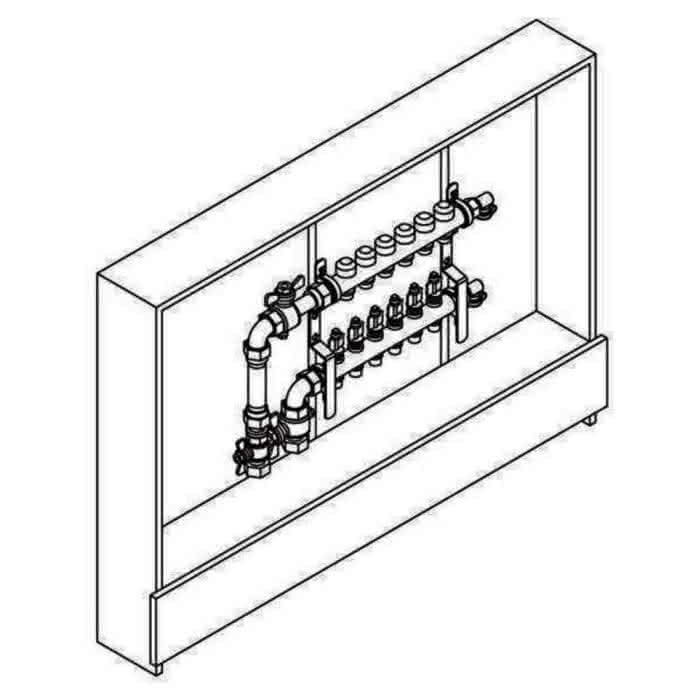

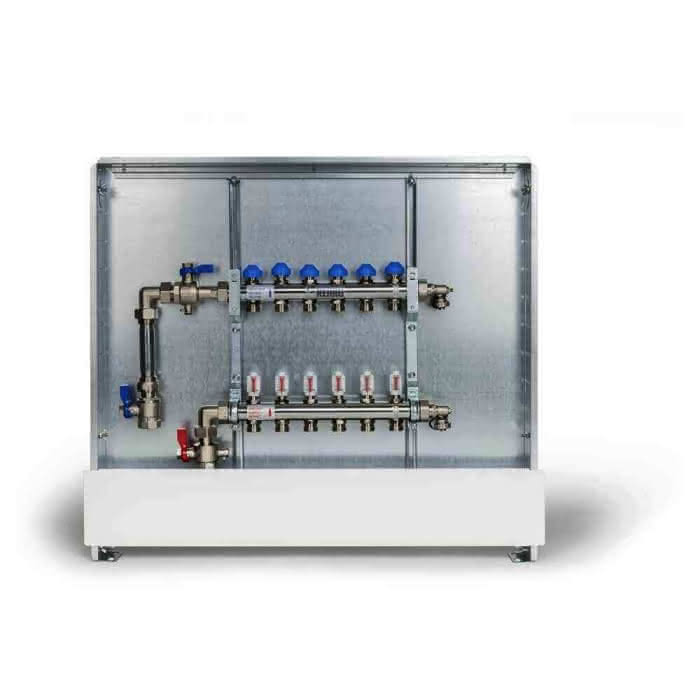

RAUTHERM Unit UP 110 HKV-D V2A 12 Kreise WMZ vertikal links

RAUTHERM Unit UP 110 HKV-D V2A
12 Kreise WMZ vertikal links
Vormontierte Verteilereinheiten
REHAU Heizkreisverteiler Edelstahl HKV-
D
als Verteiler und Sammler zur Anbindung
der einzelnen Heiz-bzw.
Kühlkreise
Werkstoff: Verteiler/Sammler aus
Edelstahl 1.4301
Konsolen: Stahl verzinkt
Eigenschaften: schallgedämmte
Verteilerkonsolen
wahlweise rechts- oder linksseitig
vormontiert flachdichtender 90 Grad
KFE-Hahn mit Mutter G1 zur Entlüftung
und Entleerung,
Heizkreisanschluss G 3/4 Eurokonus mit
einem jeweiligen Mittenabstand
von 50 mm, Heizkreisverteiler auf
Konsolen vormontiert
Verteilerrohr DN 25 mit integrierten
Durchflussmengenmessern Anzeigebereich
0-6 l/min zur Absperrung
nach DIN EN 1264 Teil 4.
Sammlerrohr DN 25 mit integrierten
Regulierventilen zur normgerechten
Voreinstellung der einzelnen Heiz- bzw.
Kühlkreise und Handradkappen blau,
Ventile zur Adaptierung der REHAU
Stellantriebe.
REHAU Wärmemengenzähler-Anbausatz
vertikal
Für die Baulänge 110 oder 130 mm.
Werkstoff: Messing vernickelt,
Passtück: Stahl
Eigenschaften: flachdichtender
Anschluss an REHAU Heizkreis- und
Heizleitungsverteiler, integrierte
Aufnahmeöffnung für direkt
eintauchende Fühler in den Kugelhähnen.
Geeignet für alle Wärmezähler in
Europa.
Baulänge:150,0000 mm
REHAU Verteilerschrank UP 110/ weiß
Werkstoff: Schrank aus Stahlblech
lackiert ähnlich RAL 9016 verkehrsweiß
Eigenschaften: stufenlose
Höhenverstellung von 705-885 mm,
Bautiefe durch umlaufend stufenlos
verstellbaren 30 mm breiten
Blendrahmen von 110-160 mm, horizontal
und vertikal
einstellbare Verteilerbefestigung,
vorgestanzte Ausprägungen zur
beidseitigen vertikalen
Anschlussmöglichkeit, beidseitig
horizontal und vertikal vorgestanzte
Ausprägungen zur
Kabeleinführung, Umlenkrohr, Estrich-
Abschlussblende und Blendrahmen
tiefenverstell- und demontierbar,
Schranktür mit
Verriegelung, Einbaugehäuse mit
Spritzschutz aus Karton, Klarsichthülle
mit Vordruck für Druckprüfprotokoll,
Funktionsheizprotokoll und
Heizkreisbeschriftung auf
Türinnenseite,
Blendrahmen und Tür separat in
Luftpolsterfolie verpackt.
Hinweis:
- Klemmringverschraubungen bitte
separat bestellen!
- auftragsbezogene Fertigung, von
Retoure ausgeschlossen
Verteilerabgänge:12
Breite ohne Rahmen:950,0000 mm
Höhe:705-885
Tiefe:110-160

kein Verwendungshinweis notwendig
