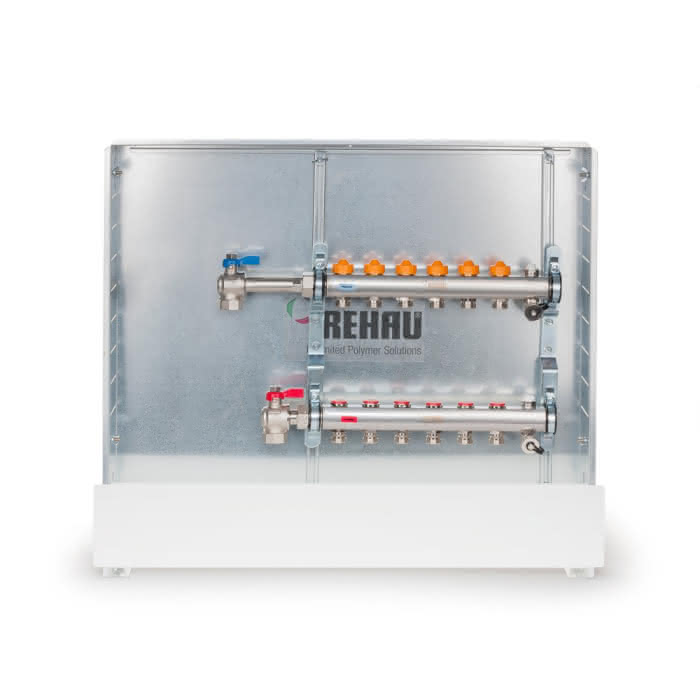

RAUTHERM Unit UP 110 Easyflow 9 Kreise KGH vertikal links

RAUTHERM Unit UP 110 Easyflow
9 Kreise KGH vertikal links
Vormontierte Verteilereinheiten
REHAU Heizkreisverteiler Edelstahl HKV-
D Easyflow mit Außengewinde DN 25
als Verteiler und Sammler zur Anbindung
der einzelnen Heiz- bzw.
Kühlkreise.
Werkstoff: Verteiler/Sammler aus
Edelstahl 1.4301, Konsolen: Stahl
verzinkt
Eigenschaften: schallgedämmte
Verteilerkonsolen wahlweise rechts-
oder
linksseitig vormontiert Entlüfter und
Füll-/ Spülarmatur,
Heizkreisanschluss G1 AG flachdichtend,
Heizkreisanschluss G 3/4
Eurokonus nach EN16313 Messing
vernickelt, mit einem jeweiligen
Mittenabstand von 50 mm.
Verteilerrohr im Vorlauf mit
absperrbaren Ventil
Sammlerrohr im Rücklauf mit werkseitig
integrierten
Easyflow-Regulierventilen M 30x1,5 zum
direkten Einstellen der
gewünschten Durchflussmenge in l/h und
zur Aufnahme von REHAU
Stellantrieben UNI. Das Easyflow-
Regulierventil führt permanent
selbstständig einen automatischen
hydraulischen Abgleich durch. Der
eingestellte Durchfluss wird
kontinuierlich konstant gehalten,
unabhängig vom anstehenden
Differenzdruck. Arbeitsbereich der
Regulierventile 20 kPa bis 60 kPa,
Volumenstrom 20-280 l/h.
REHAU Eckkugelhahn-Set G1 für HKV
Edelstahl
Zum absperrbaren Anschluss an
Primärzuleitung, wahlweise rechts- oder
linksseitig am Heizkreisverteiler
vormontiert
Werkstoff: vernickeltes Messing
bestehend aus:
- Kugelhahn G1 rot mit Überwurfmutter
und Dichtung
- Kugelhahn G1 blau mit Überwurfmutter
und Dichtung
für Außengewinde:G1

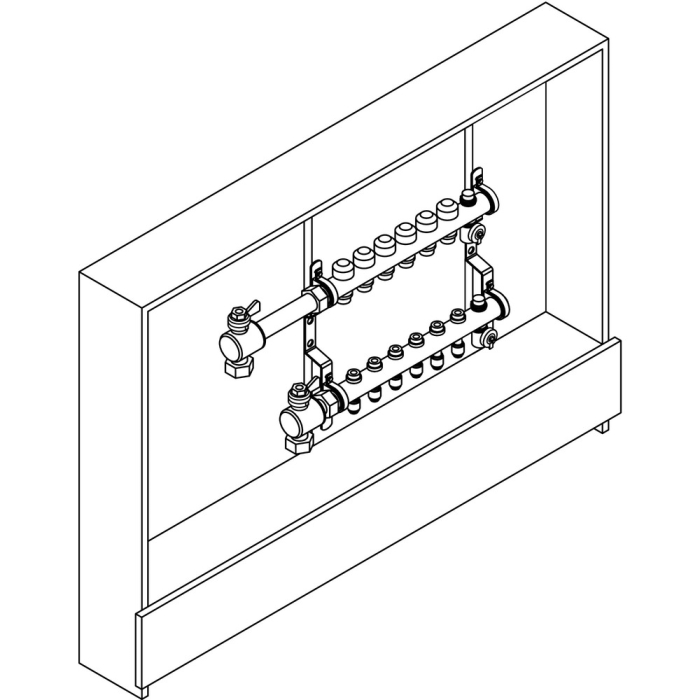

REHAU Verteilerschrank UP 110/ weiß
Werkstoff: Schrank aus Stahlblech
lackiert ähnlich RAL 9016 verkehrsweiß
Eigenschaften: stufenlose
Höhenverstellung von 705-885 mm,
Bautiefe durch umlaufend stufenlos
verstellbaren 30 mm breiten
Blendrahmen von 110-160 mm, horizontal
und vertikal einstellbare
Verteilerbefestigung, vorgestanzte
Ausprägungen zur
beidseitigen vertikalen
Anschlussmöglichkeit, beidseitig
horizontal und vertikal vorgestanzte
Ausprägungen zur
Kabeleinführung, Umlenkrohr, Estrich-
Abschlussblende und Blendrahmen
tiefenverstell- und demontierbar,
Schranktür mit
Verriegelung, Einbaugehäuse mit
Spritzschutz aus Karton, Klarsichthülle
mit Vordruck für Druckprüfprotokoll,
Funktionsheizprotokoll und
Heizkreisbeschriftung auf
Türinnenseite, Blendrahmen und Tür
separat in Luftpolsterfolie verpackt.
Hinweis:
- Klemmringverschraubungen bitte
separat bestellen!
- auftragsbezogene Fertigung, von
Retoure ausgeschlossen
Verteilerabgänge:9
Breite ohne Rahmen:950,0000 mm
Höhe:705-885
Tiefe:110-160

kein Verwendungshinweis notwendig
