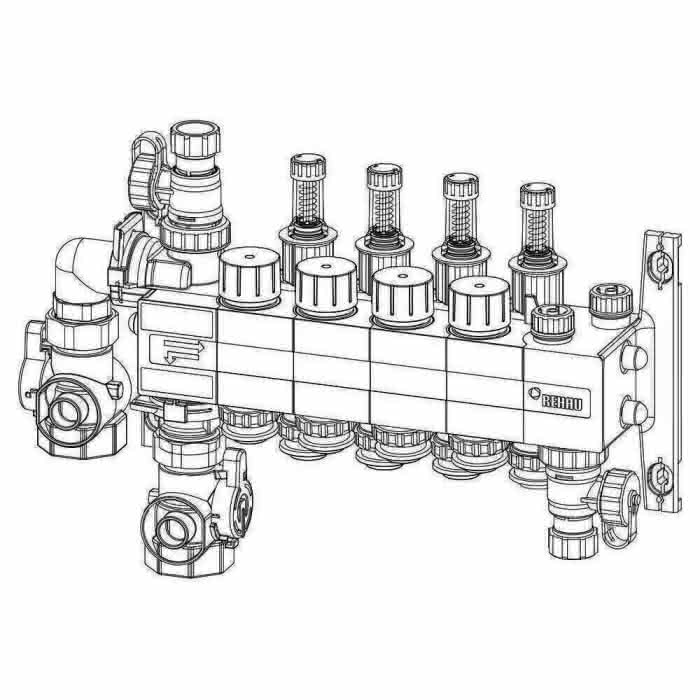

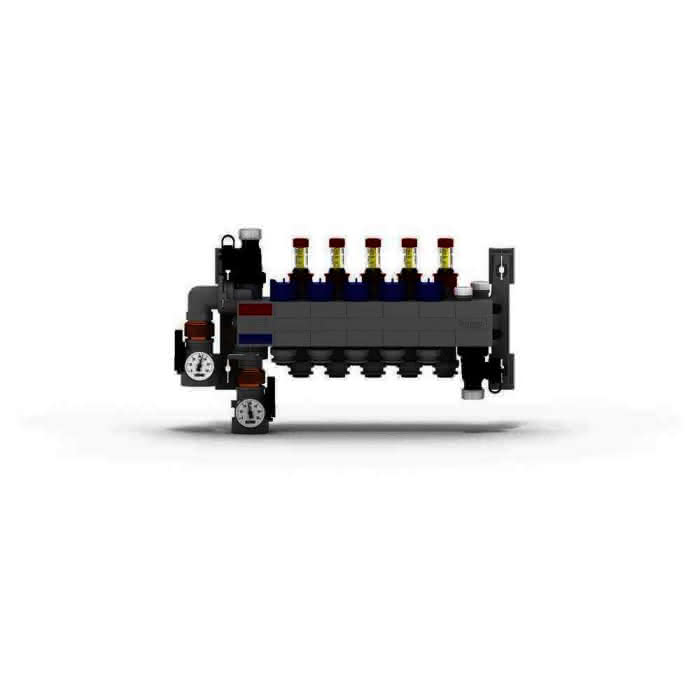

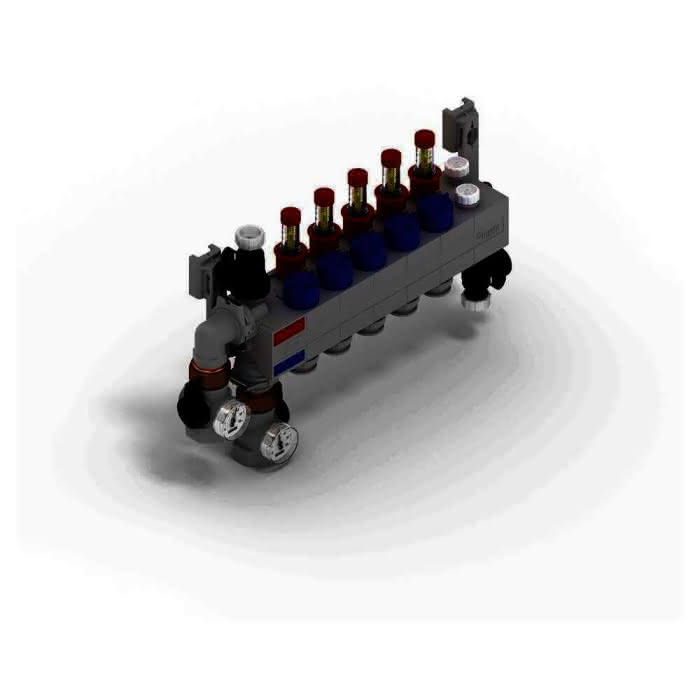

RAUTHERM SPEED Verteiler HKV-D Polymer 5 Kreise, Konnektor 16

RAUTHERM SPEED Verteiler HKV-D Polymer
5 Kreise, Konnektor 16
Anwendung:
Verteilung und Einregulierung des
Heizwassers in der
Flächenheizung/-kühlung
Eigenschaft:
- Vorlauf und Rücklauf thermisch
getrennt
- kompakte Bauform - Anschluss der
Anbindeleitung von rechts oder links
möglich
- variabler Anschluss der
Anbindeleitung von unten oder von der
Seite
mit enthaltenem Adapterset
- Selbstklemmende Verteilerkonsolen zur
Montage im REHAU
Verteilerschrank oder mit beiliegenden
Abstandsschuhen zur
Befestigungsset an der Wand
- auf Konsolen vormontiert und
druckgeprüft
- Vorlauf mit integrierten
Durchflussmengenmessern, Anzeigebereich
0,8 -
3,75 l/min zur normgerechten
Voreinstellung der einzelnen Heiz- bzw.
Kühlkreise nach DIN EN 1264 Teil 4
- Rücklauf mit integrierten
Thermostatventilen zur Absperrung der
einzelnen Heiz- bzw. Kühlkreise,
Handradkappen blau, Ventile für
Aufnahme der REHAU Stellantriebe MINI
- Heizkreisanschlüsse mit reversibler
Steckverbindungen sind
ausschließlich in Verbindung mit
RAUTHERM SPEED, RAUTHERM SPEED K,
RAUTHERM NEO-X5 und RAUTHERM NEO-X5 K
Rohr 16x1,5 zugelassen.
Bestandteil:
- Monoverteilerbalken
- Absperrelemente DN 25 IG mit
Thermometer
- Adapter zur Entlüftung, Entleerung
und Spülen der Heizkreise
- Innensteckhülsen
- Lehre für Tiefenmarkierung und
Lösewerkzeug
Material:
glasfaserverstärkter Polyamid (PA 66
GF)
Verteilerabgänge:5
Baulänge gesamt:418,0000 mm
Bautiefe:75,0000 mm
Mittenabst. Wand VL:20,0000 mm
Mittenabst. Wand RL:56,0000 mm
Abstand Abgänge:45,0000 mm

kein Verwendungshinweis notwendig
