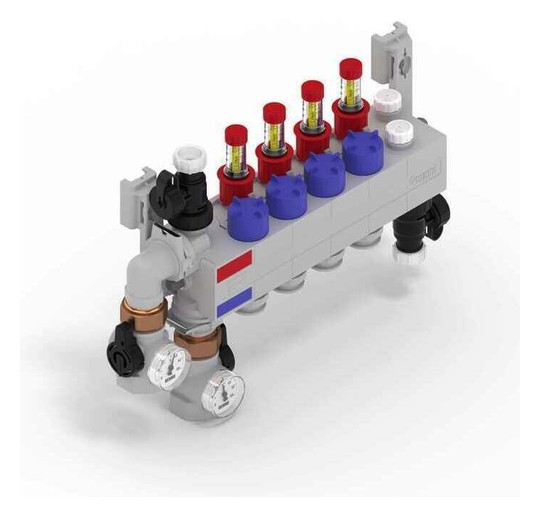

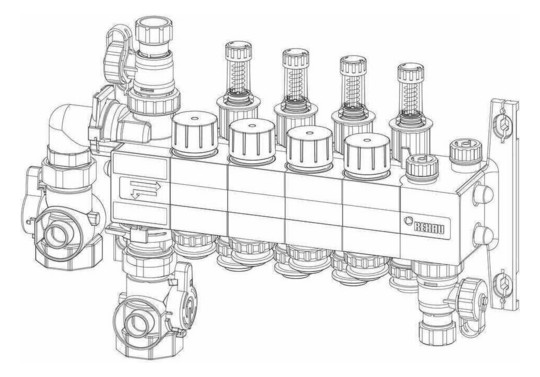

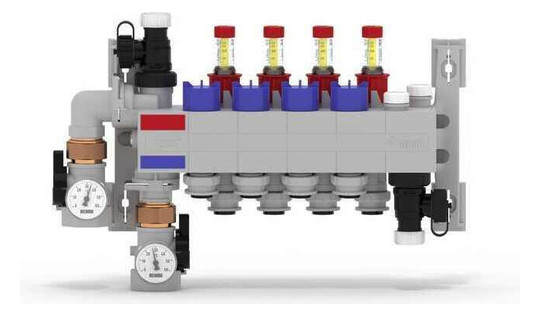

RAUTHERM SPEED Verteiler HKV-D Polymer 4 Kreise, Konnektor 17

RAUTHERM SPEED Verteiler HKV-D Polymer
4 Kreise, Konnektor 17
Anwendung:
Verteilung und Einregulierung des
Heizwassers
in der Flächenheizung/-kühlung
Eigenschaft:
- Vorlauf und Rücklauf thermisch
getrennt
- kompakte Bauform - Anschluss der
Anbindeleitung
von rechts oder links möglich
- variabler Anschluss der
Anbindeleitung von unten
oder von der Seite mit enthaltenem
Adapterset
- Selbstklemmende Verteilerkonsolen zur
Montage
im REHAU Verteilerschrank oder mit
beiliegenden
Abstandsschuhen zur Befestigungsset
an der Wand
- auf Konsolen vormontiert und
druckgeprüft
- Vorlauf mit integrierten
Durchflussmengenmessern,
Anzeigebereich 0,8 - 3,75 l/min zur
normgerechten
Voreinstellung der einzelnen Heiz-
bzw. Kühlkreise
nach DIN EN 1264 Teil 4
- Rücklauf mit integrierten
Thermostatventilen zur
Absperrung der einzelnen Heiz- bzw.
Kühlkreise,
Handradkappen blau, Ventile für
Aufnahme der
REHAU Stellantriebe MINI
- Heizkreisanschlüsse mit reversibler
Steckverbindungen sind
ausschließlich in Verbindung mit
RAUTHERM S und RAUTHERM NEO-X5 Rohr 17
x 2 zugelassen.
Bestandteil:
- Monoverteilerbalken
- Absperrelemente DN 25 IG mit
Thermometer
- Adapter zur Entlüftung, Entleerung
und Spülen der Heizkreise
- Innensteckhülsen
- Lehre für Tiefenmarkierung und
Lösewerkzeug
Material:
glasfaserverstärkter Polyamid (PA 66
GF)
Verteilerabgänge:4
Baulänge gesamt:373,0000 mm
Bautiefe:75,0000 mm
Mittenabst. Wand VL:20,0000 mm
Mittenabst. Wand RL:56,0000 mm
Abstand Abgänge:45,0000 mm

kein Verwendungshinweis notwendig
