Pyro-Fox Brandschutz-Rohrabschottung R90 UNIFOX plus 63 - OVP
Artikelnummer
99900475134
Werksnummer
260-3263
Bestell-Code
MS2603263
Zolltarifnummer
39269097
Pyro-Fox Brandschutz-Rohrabschottung R90 UNIFOX plus 63 - OVP
Beschreibung

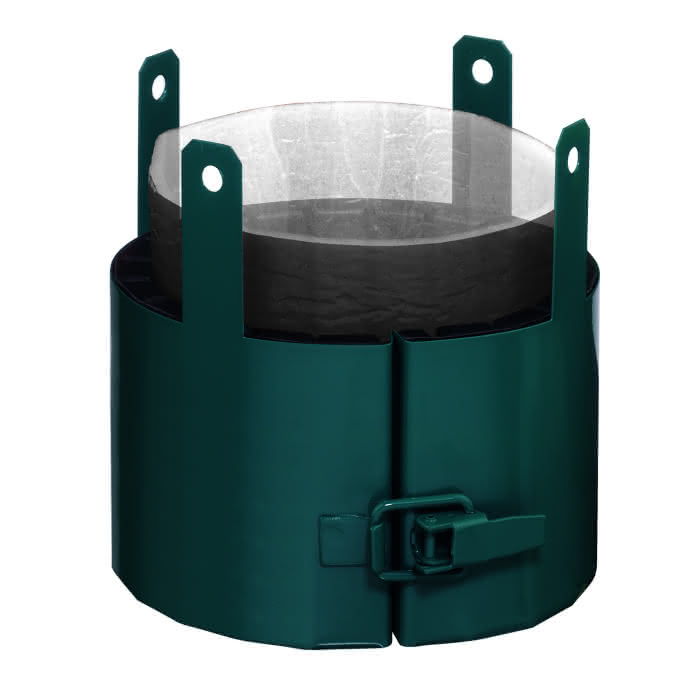

PYROFOX Brandschutzmanschette UNIFOX plus
Für körperschallgedämmte Durchführungen von Rohrleitungen durch Wände und Decken.
Brandschutz-Rohrabschottung R90 für Rohre und Muffen brennbarer Abwasserleitungen aus PE, PP, PVC, ABS, PB sowie aus mineralverstärktem Kunststoff (z.B. Friatec Friaphon, Geberit Silent db20, POLO-KAL NG, POLO-KAL 3S, Ostendorf Skolan db, Rehau Raupiano Plus, Wavin AS) von DN 32 bis DN 200.
Geeignet für Schrägdurchführungen durch Massivwände und Decken bis da = 160 mm
Schaumstoffstreifen zur Körperschallentkoppelung. Stahlblechmantel mit innenliegendem intumeszierendem Baustoff zum vollständigen Verschließen der Rohrdurchführung im Brandfall.
Einbau in Massivdecken, Massivwände oder in leichte Trennwände gemäß DIBt Zulassung Nr. Z-19.17-1191, R90 nach DIN 4102-11. Der Abstand zwischen den Brandschutzmanschetten kann 0 mm betragen.
Schnelle und problemlose Montage durch den Spannverschluss.
Die ordnungsgemäße Ausführung ist vom Unternehmer nach Abschluss der Arbeiten durch eine Übereinstimmungsbestätigung zu bescheinigen. Jede Rohrabschottung ist mit dem im Lieferumfang enthaltenen Schild dauerhaft zu kennzeichnen. Das Schild ist jeweils neben der Rohrabschottung am Bauteil zu befestigen.
Beim Anbieten gleichwertiger, alternativer Produkte sind folgende wesentliche Produktmerkmale zu beachten und dem Auftraggeber schriftlich durch Herstellernachweise zu dokumentieren:
Robuster Blechmantel, der Sicherheit des Brandschutzes gewährleistet und flexible Einbaumöglichkeiten (eingeschoben oder aufgesetzt) ermöglicht.
Schnelle und problemlose Verarbeitung durch Spannverschluss zur Reduzierung der Verarbeitungszeiten.
Schalldämmstreifen zur Vermeidung von Körperschallbrücken.
Liefergröße:DN 63
Lieferform:1 Stück
Objektverpackt
Für körperschallgedämmte Durchführungen von Rohrleitungen durch Wände und Decken.
Brandschutz-Rohrabschottung R90 für Rohre und Muffen brennbarer Abwasserleitungen aus PE, PP, PVC, ABS, PB sowie aus mineralverstärktem Kunststoff (z.B. Friatec Friaphon, Geberit Silent db20, POLO-KAL NG, POLO-KAL 3S, Ostendorf Skolan db, Rehau Raupiano Plus, Wavin AS) von DN 32 bis DN 200.
Geeignet für Schrägdurchführungen durch Massivwände und Decken bis da = 160 mm
Schaumstoffstreifen zur Körperschallentkoppelung. Stahlblechmantel mit innenliegendem intumeszierendem Baustoff zum vollständigen Verschließen der Rohrdurchführung im Brandfall.
Einbau in Massivdecken, Massivwände oder in leichte Trennwände gemäß DIBt Zulassung Nr. Z-19.17-1191, R90 nach DIN 4102-11. Der Abstand zwischen den Brandschutzmanschetten kann 0 mm betragen.
Schnelle und problemlose Montage durch den Spannverschluss.
Die ordnungsgemäße Ausführung ist vom Unternehmer nach Abschluss der Arbeiten durch eine Übereinstimmungsbestätigung zu bescheinigen. Jede Rohrabschottung ist mit dem im Lieferumfang enthaltenen Schild dauerhaft zu kennzeichnen. Das Schild ist jeweils neben der Rohrabschottung am Bauteil zu befestigen.
Beim Anbieten gleichwertiger, alternativer Produkte sind folgende wesentliche Produktmerkmale zu beachten und dem Auftraggeber schriftlich durch Herstellernachweise zu dokumentieren:
Robuster Blechmantel, der Sicherheit des Brandschutzes gewährleistet und flexible Einbaumöglichkeiten (eingeschoben oder aufgesetzt) ermöglicht.
Schnelle und problemlose Verarbeitung durch Spannverschluss zur Reduzierung der Verarbeitungszeiten.
Schalldämmstreifen zur Vermeidung von Körperschallbrücken.
Liefergröße:DN 63
Lieferform:1 Stück
Objektverpackt
PYRO-FOX UNIFOX® plus – R90 Brandschutzmanschette mit Schallschutz
Brennbare Abwasserrohrleitungen und Klimasplitrohre unter Einhaltung der R90 Anforderungen durch Wände und Decken zu führen und gleichzeitig von körperschallentkoppelnden Eigenschaften zu profitieren: das geht mit der Brandschutz-Dämm-Manschette UNIFOX plus. Die große Bandbreite an geprüften Abwasserrohrsystemen und die Möglichkeit zur durchgängigen Schwitzwasserdämmung, Montage an 45°-Bögen und die Wahl, ob die Manschette eingeschoben oder angeschraubt wird, bieten dem Verarbeiter viele Vorteile.
Brennbare Abwasserrohrleitungen und Klimasplitrohre unter Einhaltung der R90 Anforderungen durch Wände und Decken zu führen und gleichzeitig von körperschallentkoppelnden Eigenschaften zu profitieren: das geht mit der Brandschutz-Dämm-Manschette UNIFOX plus. Die große Bandbreite an geprüften Abwasserrohrsystemen und die Möglichkeit zur durchgängigen Schwitzwasserdämmung, Montage an 45°-Bögen und die Wahl, ob die Manschette eingeschoben oder angeschraubt wird, bieten dem Verarbeiter viele Vorteile.
kein Verwendungshinweis notwendig
Spezifikationen
Material Manschette
Stahl
Form
rund
Manschettenverschluss
Schnappverschluss
Feuerbeständigkeit vertikal
90 min.
Feuerbeständigkeit horizontal
90 min.
Rohraußendurchmesser
43 mm
Verschlusssystem
chemisch
Breite Manschette
6 mm
Höhe der Manschette
50 mm
Außendurchmesser Manschette
83 mm
Länge der Manschette
50 mm
Mit Befestigungsmaterial
Nein
