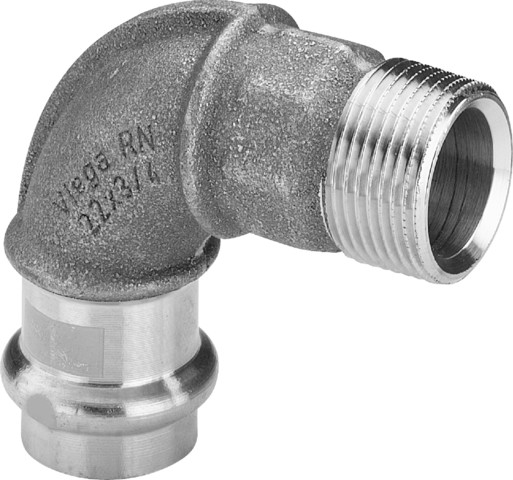

Viega Bogen 90 Grad mit SC Profipress G 2614 für Gas in 22mm x R3/4 Rotguss

77170400400 #1
77170400400 #177170400400 #277170400400 #3
Artikelnummer
77170400400
Werksnummer
345778
Bestell-Code
PPGB2220A
Modell
2614
Montagezeit (Bürgerle)
8 Min
Zolltarifnummer
74122000
Paketfähig
Ja

Viega Profipress G-Übergangsbogen 90° mit SC-Contur Rotguss, Modell 2614 d: 22 R: ¾

Unter welchem Suchbegriff hätten Sie diesen Artikel gesucht?
VPE (Beutel)
5 Stück
VPE (Karton)
5 Stück
Ausgabe
1 Stück
Andere Ausführungen:
Oft zusammen gekauft
Viega Übergangsstück mit SC Profipress G 2611 für Gas in 22mm x R3/4AG RotgussViega Übergangsstück mit SC Profipress G 2611 für Gas in 22mm x R3/4AG Rotguss
Viega Übergangsstück mit SC Profipress G 2612 für Gas in 22mm x Rp3/4IG RotgussViega Übergangsstück mit SC Profipress G 2612 für Gas in 22mm x Rp3/4IG Rotguss
Viega Übergangsstück mit SC Sanpress 2211 in 18mm x R1/2AG SiliziumbronzeViega Übergangsstück mit SC Sanpress 2211 in 18mm x R1/2AG Siliziumbronze
Beschreibung
Allgemein
Vermarktungstext
Verwendungshinweis
Profipress G-Übergangsbogen 90°mit SC-Contur- Rotguss- Pressanschluss, R-GewindeAusstattung Dichtelement HNBR, MehrkantModell 2614Artikelnummer 345 778d (Rohraußendurchmesser): 22R (Außengewinde kegelig): ¾
Spezifikationen
Norm Flansch
sonstige
Werkstoff Anschluss 1
Bronze
Material Abdichtung
HNBR
Nenninnendurchmesser Anschluss 1
DN 20
Schlüsselweite
27 mm
Werkstoffgüte Anschluss 1
Bronze (Rg 5)
Oberflächenschutzanschluss 1
unbehandelt
Rohraußendurchmesser Anschluss 1
22 mm
Behandlung Oberfläche 1
unbehandelt
Form
Bogen
Druckstufe Flansch
sonstige
Exzentrisch
Nein
Werkstoff Anschluss 2
Bronze
Anschluss 1
Pressmuffe
Werkstoffgüte Anschluss 2
Bronze (Rg 5)
Übergehend
Nein
Anschluss 2
Außengewinde Gas konisch (BSPT)
Nenninnendurchmesser Anschluss 2
3/4" (20)
Oberflächenschutzanschluss 2
unbehandelt
Behandlung Oberfläche 2
unbehandelt
Mit Stoßnocken
Nein
Systemgebunden
Ja
Ausführung
1-teilig
Winkel des Bogens
90 °
Ringsteifigkeitsklasse
sonstige
Strahl des Bogens
28 mm
Max. Arbeitsdruck bei 20 °C
5 bar
Länge Anschluss 1
51 mm
Arbeitslänge Anschluss 1
28 mm
Länge Anschluss 2
59 mm
Zugfest
Ja
Mit Entlüfter
Nein
Mit Entleerventil
Nein
Mit Dichtungsmaterial
Ja
Verschlossen
Nein
Modeltyp
2614
Serie
Profipress G
