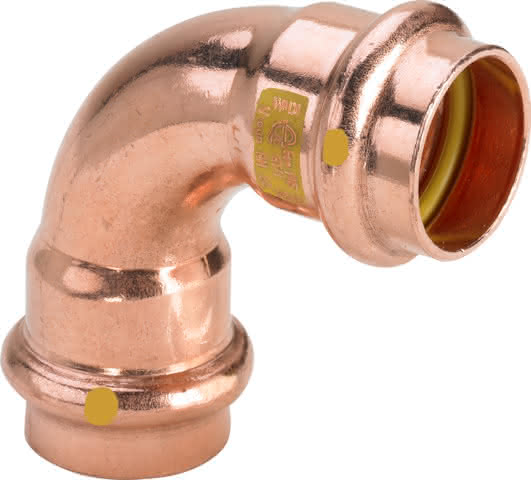

Viega Bogen 90 Grad mit SC Profipress G 2616.1 für Gas in 15mm Kupfer
Viega Bogen 90 Grad mit SC Profipress G 2616 für Gas in 15mm Kupfer
Artikelnummer
77170000100
Werksnummer
345464
Bestell-Code
PPGB9015
Modell
2616
Montagezeit (Bürgerle)
4 Min
Zolltarifnummer
74121000
Paketfähig
Ja
Viega Profipress G-Bogen 90° mit SC-Contur Kupfer, Modell 2616 d: 15
Beschreibung
Profipress G-Bogen 90°mit SC-Contur- Kupfer- PressanschlüsseAusstattung Dichtelemente HNBRModell 2616Artikelnummer 345 464d (Rohraußendurchmesser): 15
Profipress G-Bogen 90°mit SC-Contur- Kupfer- PressanschlüsseAusstattung Dichtelemente HNBR
Es liegen keine Verwendungshinweise vor
Spezifikationen
Norm Flansch
sonstige
Ausführung
1-teilig
Werkstoff Anschluss 1
Kupfer
Material Abdichtung
HNBR
Nenninnendurchmesser Anschluss 1
DN 12
Werkstoffgüte Anschluss 1
Cu-DHP (CW024A)
Form
Bogen
Länge
38 mm
Oberflächenschutzanschluss 1
unbehandelt
Rohraußendurchmesser Anschluss 1
15 mm
Behandlung Oberfläche 1
unbehandelt
Druckstufe Flansch
sonstige
Exzentrisch
Nein
Rohraußendurchmesser Anschluss 2
15 mm
Werkstoff Anschluss 2
Kupfer
Werkstoffgüte Anschluss 2
Cu-DHP (CW024A)
Übergehend
Nein
Anschluss 1
Pressmuffe
Nenninnendurchmesser Anschluss 2
DN 12
Oberflächenschutzanschluss 2
unbehandelt
Anschluss 2
Pressmuffe
Behandlung Oberfläche 2
unbehandelt
Mit Stoßnocken
Nein
Systemgebunden
Ja
Winkel des Bogens
90 °
Ringsteifigkeitsklasse
sonstige
Strahl des Bogens
16 mm
Max. Arbeitsdruck bei 20 °C
5 bar
Zeta-Wert
0,5
Länge Anschluss 1
38 mm
Arbeitslänge Anschluss 1
16 mm
Länge Anschluss 2
38 mm
Arbeitslänge Anschluss 2
16 mm
Zugfest
Ja
Mit Entlüfter
Nein
Mit Entleerventil
Nein
Mit Dichtungsmaterial
Ja
Verschlossen
Nein
Modeltyp
2616
Serie
Profipress G
