PWL 301 HK

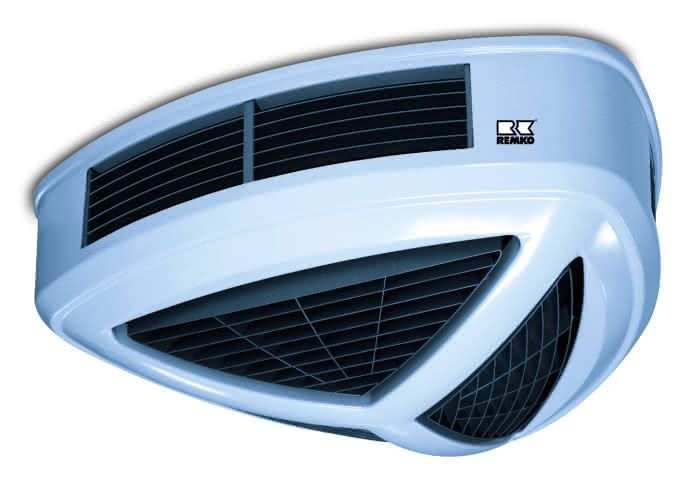

Deckenluftgerät zur Beheizung oder Kühlung von hohen und niedrigen Räumen im Umluftbetrieb.Das Gerät wurde so konzipiert, dass alle notwendigen Medienanschlüsse nicht sichtbar im Zwischendeckenbereich installiert werden können. Hohe Servicefreundlichkeit und einfache unkomplizierte Montage kennzeichnen das Gerät.Das Deckenluftgerät PWL besteht aus einem hochwertig designten Kunststoffgehäuse (Farbton ähnlich RAL 9010). Das Kunststoffgehäuse entspricht der Brandklasse V-0, das Material ist im Brandfall selbstverlöschend.Die Innere tragende Konstruktion ist aus verzinktem Stahlblech das Kunststoffgehäuse kann mit Hilfe der Schnellverschlüsse komplett von der tragenden Konstruktion abgenommen werden. Ein integriertes Sicherungsband verhindert das Herrunterfallen der Haube.Der Wärmetauscher ist als Kupfer Aluminium Rundheiz-/ Kühlbatterie ausgebildet. Mechanisch aufgeschweißte Kupferrohre mit aufgezogenen profilierten Aluminiumlamellen sorgen für eine optimale Wärmeübergabe. Die Anschlüsse 1“mit Rohrinnengewinde sind im nicht sichtbaren Bereich angeordnet. Vorlauftemperatur max. 90°C Betriebsdruck bis max. 16 bar.Der Axial-Ventilator wird durch einen 2-stufigen wartungsarmen Außenlüftermotor angetrieben (Isolierklasse F). Der Motorschutz erfolgt über Thermokontakte.Das Hochleistungs-Sichelflügelrad gewährleistet zusammen mit der Einströmdüse einen geräuscharmen Betrieb für beide Drehrichtungen. Zur Ableitung des anstehenden Kondensats bei Kühlbetrieb wird eine Automatikkondensatpumpe anschlussbereit montiert. Individuell einstellbare Lammellen im oberen und im unteren Gerätebereich ermöglichen eine optimale Luftverteilung. Die Geräte entsprechen den einschlägigen EU-Bestimmungen und sind gemäß den geltenden Richtlinien CE-gekennzeichnet.Technische Leistungsdaten:Fabrikant REMKOTyp PWL 301-HKLeistungsangaben Stufe II/ILuftvolumenstrom je Stufe [m³/h] 4300/2650Nennheizleistung 2) [kW] 11,1/8,4Luftaufwärmung von 20°C auf [°C] 28/29Heizmittel WW 70/50Nennkühlleistung 1) [kW] 6,3/5,0Luftabkühlung von 28°C auf [°C] 24/23Kühlmittel KW 6/10Betriebsgrenzen [°C] +10 bis +35Schallleistungspegel 3) [dB(A)] 66/59Spannungsversorgung [V/~/Hz] 400/3/50Motordrehzahl [1/min] 920/750Schutzart IP 54Elektr. Nennleistungsaufnahme [kW] 0,36/0,22Elektr. Nennstromaufnahme [A] 0,84/0,46Betriebsmedium Wasser, max. 35% GlykolBetriebesgrenzen Medium [°C] +4 bis +90Betriebsdruck, max., Medium [kPa] 1600Mediumanschlüsse 1 “Abmessungen (H/B/T) [mm] 504/1178/1160Gewicht [kg] 43,0Serienfarbton ähnlich RAL 90101) Lufteintritt TK 28°C, 45% r.F., Mediumtemperaturen 6/10 °C, 0% Glykolkonzentration2) Lufteintritt 20°C, Mediumtemperaturen 70/50 °C, 0% Glykolkonzentration3) Abstand 1m nach DIN 45635-01-KL 3Verfügbares Zubehör:1687400 Gerätekonsole, verstellbar PWL 101-3031011292 Elektr. Temperaturregelung ATR-7, incl. Fühler1011242 Feuchtraumthermostat RTK-1 ohne Anschlusszubehör1011343 Temperaturfühler-Set 4-Punkt Mischtemperaturerfassung385303 Motorklemmkasten AKG-5385201 Schaltgerät SW2-PU 4,01687405 Frequenzumrichter 2.5 A, 400 V PWL
