PAM GLOBAL TYRODUR Rohrschelle 5-E M8/10 Spannbereich: 75-83 mm für DN 80
Artikelnummer
99903193799
Werksnummer
235072
Zolltarifnummer
73269060
PAM GLOBAL TYRODUR Rohrschelle 5-E Baureihe M8/10 Spannbereich: 75 - 83 mm für DN 70/80
Beschreibung
PAM GLOBAL TYRODUR Rohrschelle 5-E Baureihe M8/10 Spannbereich: 75 - 83 mm für DN 70/80 Werkstoff: Stahl, galvanzisch verzinkt, mit 6 mm Gummieinlage aus TPE zur Reduzierung der Körperschallübertragung auf den Baukörper. Verschlussschrauben M6, Anschlussgewinde M8/M10. Befestigung am Baukörper mittels Gewindebolzen oder Stockschraube und entsprechendem Dübel. Bitte beachten Sie die PAM GLOBAL Richtlinien zur Rohrbefestigung
PAM GLOBAL® TYRODUR-Befestigungssystem
für die Befestigung von PAM GLOBAL Abflussrohren aus Gusseisen (SML, KML, BML)
3 Rohrschellen-Baureihen verzinkt.
Fallrohrkonsolen und Fertigkonsolen-Sets
Trapezblechhänger
für die Befestigung von PAM GLOBAL Abflussrohren aus Gusseisen (SML, KML, BML)
3 Rohrschellen-Baureihen verzinkt.
Fallrohrkonsolen und Fertigkonsolen-Sets
Trapezblechhänger
Die Abstände der Befestigungen sollten möglichst gleichmäßig sein und eine Länge von 2 Metern nicht überschreiten. Bitte beachten Sie die Verlegerichtlinien von Pam Building Deutschland GmbH, vor allem hinsichtlich Punktlasten, Festpunkten und seitlicher Aussteifung.
Spezifikationen
Werkstoff
Stahl
Oberfläche
galvanisch/elektrolytisch verzinkt
Werkstoffgüte
sonstige
Anschlussvorrichtung
Innengewinde
Rohraußendurchmesser
75 mm
Tiefe
32 mm
Anschlussmaß Anschlussvorrichtung
M8/M10
Nenninnendurchmesser
DN 80
Rohraußendurchmesser
75 mm

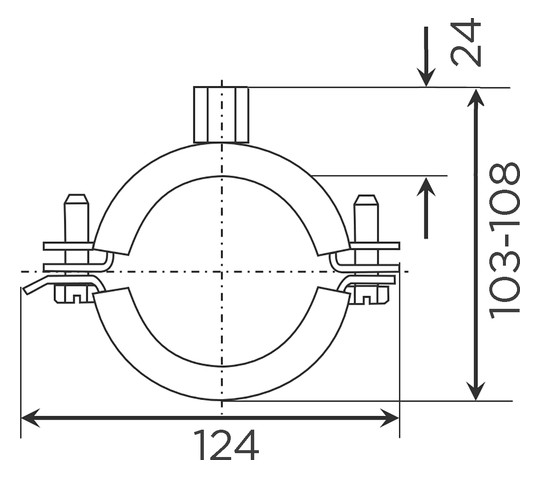

Breite
124 mm
Einlage
Gummi
Höhe
108 mm
Verschlussvorrichtung
doppelte Schraube
Geeignet für Anzahl der Röhren
1
Zulässige Nutzlast
1.600 N
Geeignet für Gussrohre
Ja
