Oventrop Regulierventil Cocon QTR,mit Messventilen,DN40,1 1/2"IG,1000-7500 l/h
Artikelnummer
55043103000
Werksnummer
1146112
Bestell-Code
OV1146112
Montagezeit (Bürgerle)
32 Min
Zolltarifnummer
84818059

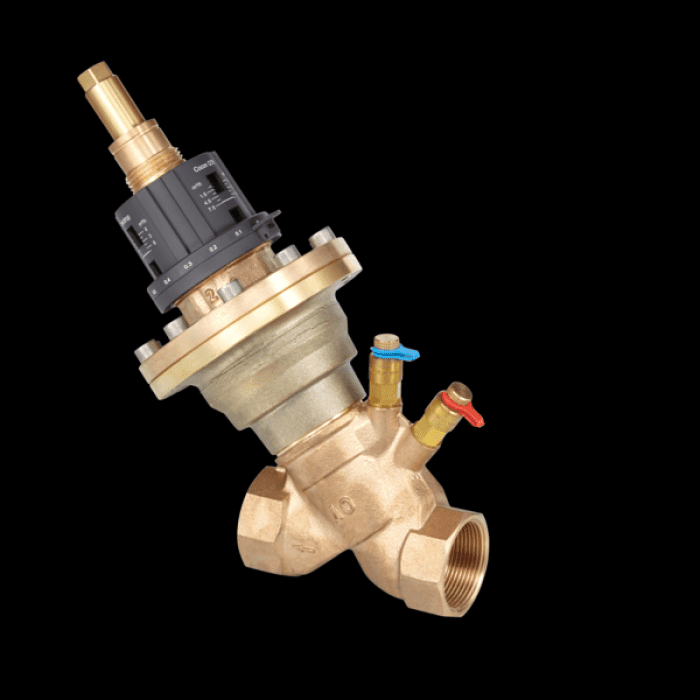

Druckunabhängiges Regelventil Cocon QTR mit Innengewinde PN 25 DN 40, Rp 11/2, 1,5 - 7,5 m3/h, mit zwei montierten Classic Messventilen, Rotguss
Beschreibung
Kombiniertes Regel- und Regulierventil Cocon QTRVentilkombination aus einem automatisch arbeitenden Durchflussregler (mit einer von Hand einstellbaren Sollwertvorgabe) und einem Regelventil.Zum Einbau in Heiz- und Kühlsystemen mit geschlossenem Wasserkreislauf (z.B. Zentralheizungsanlagen, Fussbodenheizungen, Fan-Coil-Anlagen, Kühldecken und Gebläsekonvektoren) zur automatischen Durchflussregelung (hydraulischer Abgleich) und zusätzlich mit Hilfe von Stellantrieben zur Regelung der Raumtemperatur durch Veränderung des Durchflusses bestimmt.
Kombiniertes Regel- und Regulierventil Cocon QTRVentilkombination aus einem automatisch arbeitenden Durchflussregler (mit einer von Hand einstellbaren Sollwertvorgabe) und einem Regelventil.Zum Einbau in Heiz- und Kühlsystemen mit geschlossenem Wasserkreislauf (z.B. Zentralheizungsanlagen, Fussbodenheizungen, Fan-Coil-Anlagen, Kühldecken und Gebläsekonvektoren) zur automatischen Durchflussregelung (hydraulischer Abgleich) und zusätzlich mit Hilfe von Stellantrieben zur Regelung der Raumtemperatur durch Veränderung des Durchflusses bestimmt.
Keine besondere Verarbeitungstechnik oder Spezialwerkzeug nötig.
Spezifikationen
Werkstoff des Gehäuses
Bronze
Nenninnendurchmesser
DN 40
Max. Mediumtemperatur (Dauerbetrieb)
120 °C
Druckstufe Artikel
PN 16
Volumenstrom
1,5 m³/h

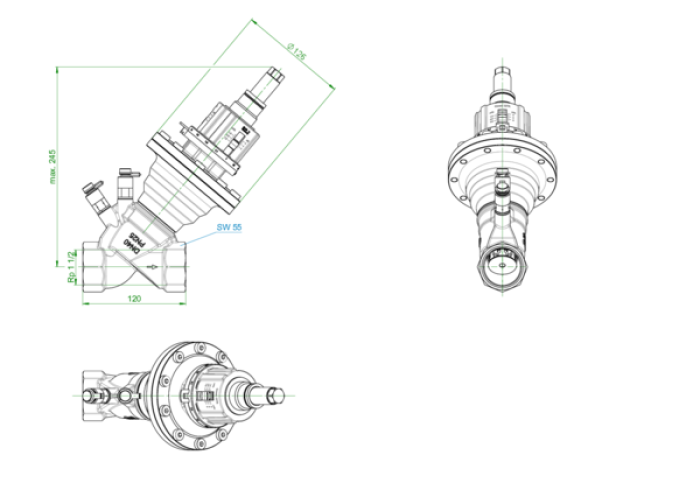

Länge
120 mm
Max. Differenzdruck
400 bar
Min. Mediumtemperatur (Dauerbetrieb)
-20 °C
Geeignet für Flüssigkeiten
Ja
Geeignet für Glykol
Ja
Werkstoffgüte
Bronze (Rg 5)
Höhe
245 mm
Serie
Cocon QTR Druckunabhängige Regelventile DN 40 und DN 50
