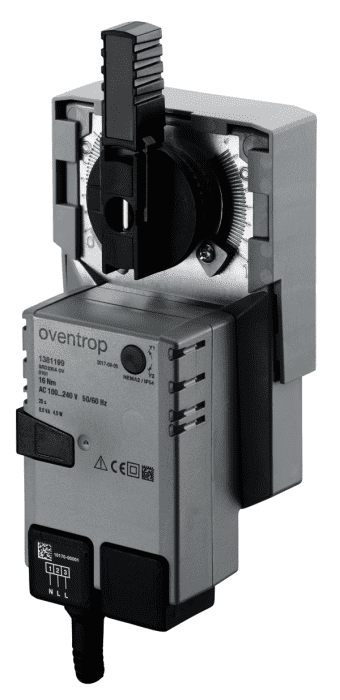

OVENTROP-Stellmotor für Dreiwege-Kugelhahn
Artikelnummer
99900175831
Werksnummer
1381199
Bestell-Code
OV1381199
Montagezeit (Bürgerle)
20 Min
Zolltarifnummer
85011010
Stellmotor für Rückschichtkugelhahn
Beschreibung
Stellmotor für die Rückschichtkugelhähne, Artikelnummer 1381191, 1381192, 1381193 und 1381194, zur temperaturabhängigen Einschichtung des Rücklaufwassers in den unteren oder mittleren Speicherbereich.
Technische Daten:
Nennspannung: 230 V ACNennspannung Frequenz: 50/60 HzFunktionsbereich: 85...265 V ACLeistungsverbrauch Betrieb: 4,5 WLeistungsverbrauch Ruhestellung: 1 WLeistungsverbrauch Dimensionierung: 8 VAAnschluss Speisung/Steuerung Kabel: 1 m, 3 x 0,75 mm2Drehmoment Motor: min. 16 NmLaufzeit Motor: 20 s/90Schallleistungspegel Motor: 55 dB(A)Sicherheit Schutzklasse: II schutzisoliertSchutzart: IP54
Technische Daten:
Nennspannung: 230 V ACNennspannung Frequenz: 50/60 HzFunktionsbereich: 85...265 V ACLeistungsverbrauch Betrieb: 4,5 WLeistungsverbrauch Ruhestellung: 1 WLeistungsverbrauch Dimensionierung: 8 VAAnschluss Speisung/Steuerung Kabel: 1 m, 3 x 0,75 mm2Drehmoment Motor: min. 16 NmLaufzeit Motor: 20 s/90Schallleistungspegel Motor: 55 dB(A)Sicherheit Schutzklasse: II schutzisoliertSchutzart: IP54
Stellmotor für die Rückschichtkugelhähne, Artikelnummer 1381191, 1381192, 1381193 und 1381194, zur temperaturabhängigen Einschichtung des Rücklaufwassers in den unteren oder mittleren Speicherbereich.
Technische Daten:
Nennspannung: 230 V ACNennspannung Frequenz: 50/60 HzFunktionsbereich: 85...265 V ACLeistungsverbrauch Betrieb: 4,5 WLeistungsverbrauch Ruhestellung: 1 WLeistungsverbrauch Dimensionierung: 8 VAAnschluss Speisung/Steuerung Kabel: 1 m, 3 x 0,75 mm2Drehmoment Motor: min. 16 NmLaufzeit Motor: 20 s/90Schallleistungspegel Motor: 55 dB(A)Sicherheit Schutzklasse: II schutzisoliertSchutzart: IP54
Technische Daten:
Nennspannung: 230 V ACNennspannung Frequenz: 50/60 HzFunktionsbereich: 85...265 V ACLeistungsverbrauch Betrieb: 4,5 WLeistungsverbrauch Ruhestellung: 1 WLeistungsverbrauch Dimensionierung: 8 VAAnschluss Speisung/Steuerung Kabel: 1 m, 3 x 0,75 mm2Drehmoment Motor: min. 16 NmLaufzeit Motor: 20 s/90Schallleistungspegel Motor: 55 dB(A)Sicherheit Schutzklasse: II schutzisoliertSchutzart: IP54
Keine besondere Verarbeitungstechnik oder Spezialwerkzeug nötig.
Spezifikationen
Regelungsart An/Aus
Ja
Geeignet für Ventile
Ja
Werkstoff des Gehäuses
Kunststoff
Schutzart (IP)
IP54
Ausführung
rotierend
Breite
93 mm
Umgebungstemperatur
-30 °C
Anschluss an Ventil
sonstige
Tiefe
163 mm
Endkontakte
ohne
Drehmoment
16 Nm
Laufzeit
20 s
Max. Drehwinkel
90 °
Länge des Anschlusskabels
1 m
Zulässige relative Feuchtigkeit
0 %
Steuersignal
2-10 V
Zustandsmeldung
optional
Mit mechanischem Standanzeiger
Ja
Übertragung
mit Zahnrädern
Hilfskontakte optional
Ja
Handbedienung
Ja
Max. elektrische Leistungsaufnahme
8 VA
Höhe
86 mm
Serie
