NEA SMART 2.0 KNX Gateway

NEA SMART 2.0 KNX
Gateway

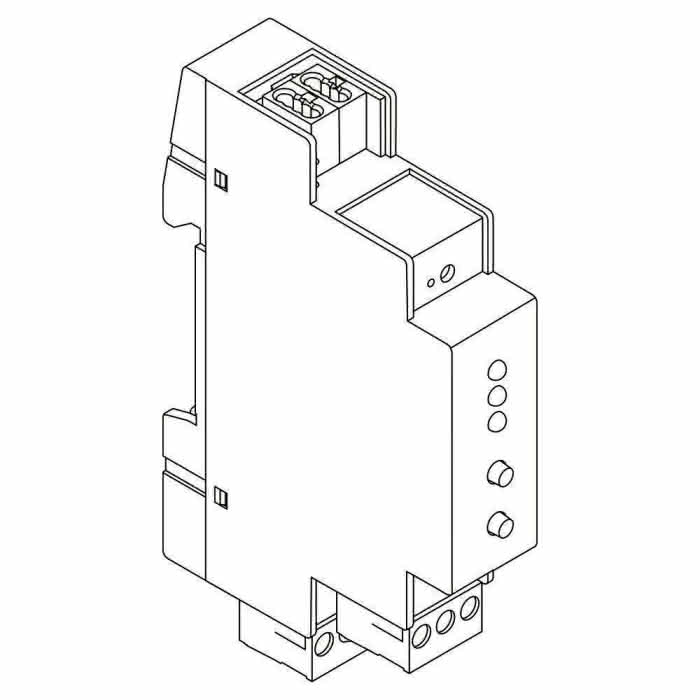

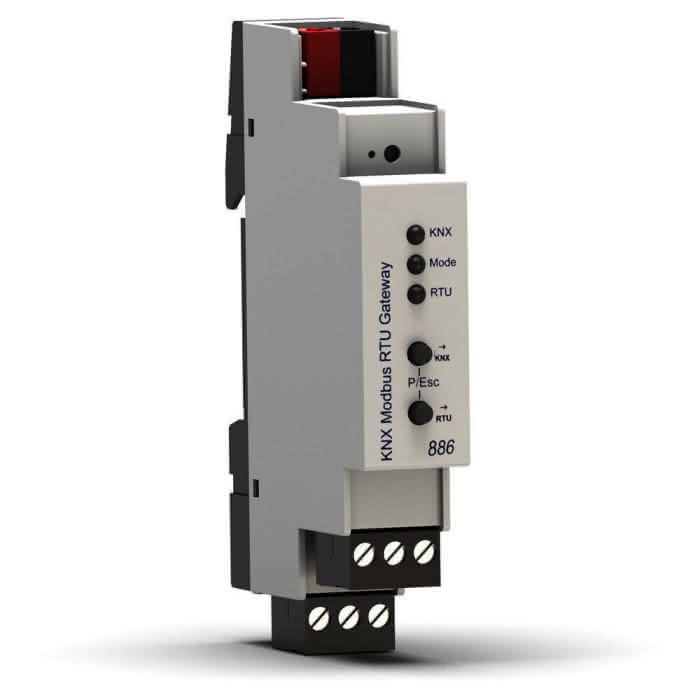

Kompaktes REHAU NEA SMART 2.0 KNX
Gateway mit einer Breite von max. 1 TE
(18 mm) mit 250 Kanälen (KNX
Datenpunkte). Einfache Integration des
Regelsystems NEA SMART 2.0, das das
SYSBUS (Modbus RTU)-Protokoll über
die RS-485 unterstützt und als Modbus
Slave fungiert. Die Zuordnung
zwischen KNX-Objekten und Modbus-
Registern kann über Parameter in der
ETS konfiguriert werden. Inklusive
Interpretation und Skalierung der
Modbus Daten entsprechend der
Datenpunkttypen des KNX Standards.
Lokale
Bedienung (Testfunktionen) und
Visualisierung des Gerätezustands über
Taster und mehrfarbige LEDs auf der
Gerätefront. Der SYSBUS (Modbus)
Anschluss ist vom KNX Bus galvanisch
getrennt. Alle Anschlüsse steckbar
ausgeführt.
Technische Daten:
Gehäuse: Reiheneinbau, Einbaubreite 1
TE (18 mm)
Montage: DIN-Schienen-Montage
(Hutschiene)
Anschlüsse: Klemme für KNX Bus
(rot/schwarz), steckbare Schraubklemme
(3
polig) für Modbus, steckbare
Schraubklemme (3 polig) für
Hilfsspannung
Spannungsversorgung: KNX ca. 4 mA,
Hilfsspannung für Modbus-Seite 12..24
V DC
KNX: Medium TP
Bedien- und Anzeigeelemente: 2 Tasten
und 3 mehrfarbige LEDs, KNX
Programmiertaste mit roter LED
Modbus: Typ RTU, bis zu 250 Kanäle
Lagertemperatur: -25 Grad C ... +70
Grad C
Umgebungstemperatur im Betrieb: -5 Grad
C ... +45 Grad C
Rel. Feuchte (nicht kondens.): 5
Prozent ... 93 Prozent
Breite:18,0000 mm
Höhe:60,0000 mm
Länge:99,0000 mm
Schutzart:IP 20
Schutzklasse:III
Tiefe:0,0000 mm
Gewicht:50 G

kein Verwendungshinweis notwendig
