GE Mepla Übergangsbogen 90Gr mit AG Rg d20-R3/4
GE Mepla Übergangsbogen 90Gr mit AG d16-R3/4"
Artikelnummer
77083500102
Werksnummer
601253005
Bestell-Code
MEPW1620A
Montagezeit (Bürgerle)
8 Min
Zolltarifnummer
74121000
Paketfähig
Ja
Geberit Mepla Übergangsbogen 90° mit Außengewinde: Werkstoff=Rotguss / bleifreier Rotguss, d=16mm, R=3/4?
Beschreibung

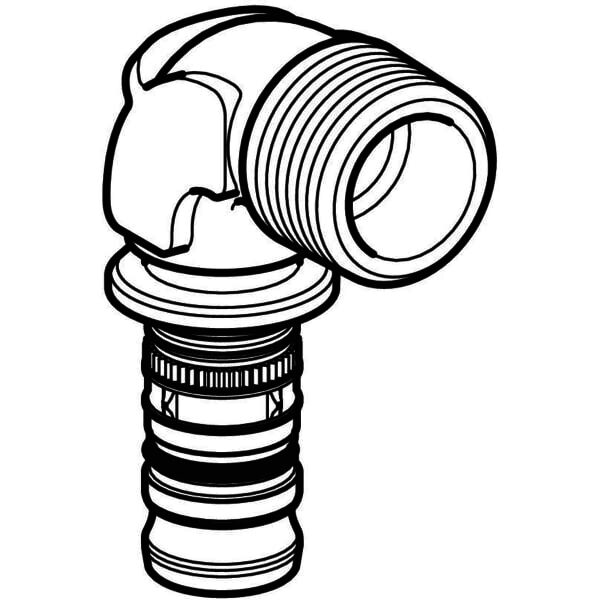

Geberit Mepla Übergangsbogen 90° mit Außengewinde
VerwendungszweckeFür Haustechnik, Industrie und Schiffbau
EigenschaftenUnverpresst undicht
Technische EigenschaftenWerkstoff: Rotguss / bleifreier Rotguss
DN / Nennweite: 12 / 20
d, ø / Außendurchmesser (mm): 16 mm
R / kegeliges Außengewinde ("): 3/4 ?
arc / Winkel (°): 90 °
L / Länge (cm): 4,8 cm
H / Höhe (cm): 3,4 cm
Z / Z-Maß (cm): 2,3 cm
VerwendungszweckeFür Haustechnik, Industrie und Schiffbau
EigenschaftenUnverpresst undicht
Technische EigenschaftenWerkstoff: Rotguss / bleifreier Rotguss
DN / Nennweite: 12 / 20
d, ø / Außendurchmesser (mm): 16 mm
R / kegeliges Außengewinde ("): 3/4 ?
arc / Winkel (°): 90 °
L / Länge (cm): 4,8 cm
H / Höhe (cm): 3,4 cm
Z / Z-Maß (cm): 2,3 cm
Es liegen keine Verwendungshinweise vor
Spezifikationen
Werkstoff Anschluss 1
sonstige
Material Abdichtung
EPDM
Nenninnendurchmesser Anschluss 1
DN 12
Werkstoffgüte Anschluss 1
sonstige
Oberflächenschutzanschluss 1
unbehandelt
Rohraußendurchmesser Anschluss 1
16 mm
Behandlung Oberfläche 1
unbehandelt
Form
Bogen
Werkstoff Anschluss 2
sonstige
Anschluss 1
Schiebeende
Werkstoffgüte Anschluss 2
sonstige
Übergehend
Nein
Anschluss 2
Außengewinde Gas konisch (BSPT)
Nenninnendurchmesser Anschluss 2
DN 12
Oberflächenschutzanschluss 2
unbehandelt
Behandlung Oberfläche 2
unbehandelt
Systemgebunden
Ja
Winkel des Bogens
90 °
Wanddicke Anschluss 1
2,25 mm
Länge Anschluss 1
48 mm
Arbeitslänge Anschluss 1
23 mm
Länge Anschluss 2
34 mm
Zugfest
Ja
Mit Entlüfter
Nein
Mit Entleerventil
Nein
Mit Dichtungsmaterial
Ja
Verschlossen
Ja
Serie
Geberit Mepla
