GE Mapress C-Stahl T-Stück egal d28-28-28
Artikelnummer
77342000500
Werksnummer
21005
Bestell-Code
MPT28
Montagezeit (Bürgerle)
6 Min
Zolltarifnummer
73079980
Paketfähig
Ja
Geberit Mapress C-Stahl T-Stück egal: d=28mm
Beschreibung
Geberit Mapress C-Stahl T-Stück egal
VerwendungszweckeFür Haustechnik, Industrie und Schiffbau
EigenschaftenUnverpresst undicht
Außen verzinkt
Pressindikator
Pressmuffe mit transparentem Schutzstopfen
bis DN 50 einschließlich Ummanteln des Fittings mit der Geberit Dichtbandage schwarz aus IIR Butyl-Kautschuk
ab DN 65 bis DN 100 einschließlich Korrosionsschutz nach AGI Arbeitsblatt Q 151
Die Verlegerichtlinien des Herstellers sind zu beachten
Technische EigenschaftenWerkstoff: Stahl unlegiert 1.0034 E195 (DIN EN 10305)

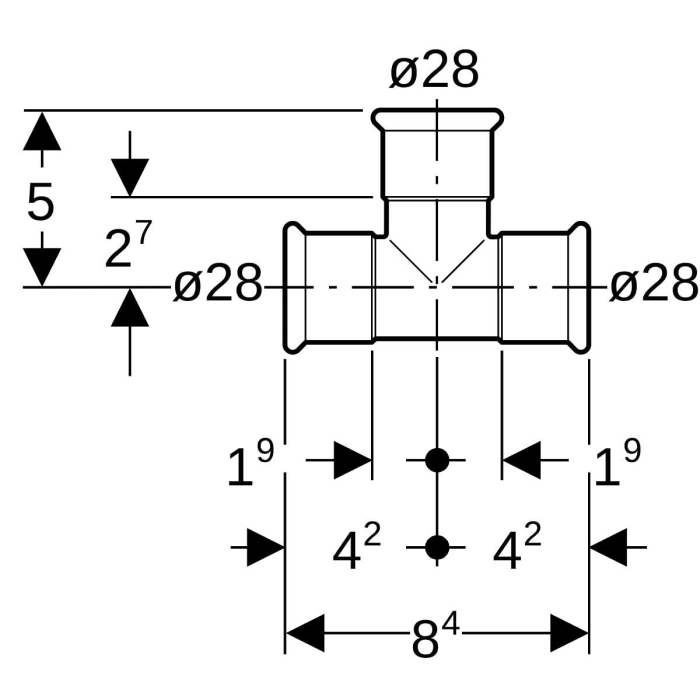

DN / Nennweite: 25
d, ø / Außendurchmesser (mm): 28 mm
arc / Winkel (°): 90 °
L / Länge (cm): 8,4 cm
l / Länge Teilmaß (cm): 4,2 cm
Z / Z-Maß (cm): 1,9 cm
VerwendungszweckeFür Haustechnik, Industrie und Schiffbau
EigenschaftenUnverpresst undicht
Außen verzinkt
Pressindikator
Pressmuffe mit transparentem Schutzstopfen
bis DN 50 einschließlich Ummanteln des Fittings mit der Geberit Dichtbandage schwarz aus IIR Butyl-Kautschuk
ab DN 65 bis DN 100 einschließlich Korrosionsschutz nach AGI Arbeitsblatt Q 151
Die Verlegerichtlinien des Herstellers sind zu beachten
Technische EigenschaftenWerkstoff: Stahl unlegiert 1.0034 E195 (DIN EN 10305)
DN / Nennweite: 25
d, ø / Außendurchmesser (mm): 28 mm
arc / Winkel (°): 90 °
L / Länge (cm): 8,4 cm
l / Länge Teilmaß (cm): 4,2 cm
Z / Z-Maß (cm): 1,9 cm
Es liegen keine Verwendungshinweise vor
Spezifikationen
Ausführung
T-Stück
Werkstoff Anschluss 1
Stahl
Material Abdichtung
CIIR
Nenninnendurchmesser Anschluss 1
DN 25
Werkstoffgüte Anschluss 1
St 34.2 (1.0034)
Oberflächenschutzanschluss 1
galvanisch/elektrolytisch verzinkt
Rohraußendurchmesser Anschluss 1
28 mm
Behandlung Oberfläche 1
unbehandelt
Druckstufe Flansch
sonstige
Rohraußendurchmesser Anschluss 2
28 mm
Werkstoff Anschluss 2
Stahl
Werkstoffgüte Anschluss 2
St 34.2 (1.0034)
Übergehend
Nein
Anschluss 1
Pressmuffe
Nenninnendurchmesser Anschluss 2
DN 25
Oberflächenschutzanschluss 2
galvanisch/elektrolytisch verzinkt
Anschluss 2
Pressmuffe
Behandlung Oberfläche 2
unbehandelt
Mehrteilig
Nein
Systemgebunden
Ja
Material Anschluss 3
Stahl
Materialqualität Anschluss 3
St 34.2 (1.0034)
Oberflächenschutz Anschluss 3
galvanisch/elektrolytisch verzinkt
Wanddicke Anschluss 1
1,5 mm
Oberflächenbehandlung Anschluss 3
unbehandelt
Wanddicke Anschluss 2
1,5 mm
Durchflussart
Nein
Nenninnendurchmesser Anschluss 3
DN 25
Äußerer Rohrdurchmesser Anschluss 3
28 mm
Wanddicke Anschluss 3
1,5 mm
Anschluss 3
Pressmuffe
Länge Anschluss 1
42 mm
Arbeitslänge Anschluss 1
19 mm
Länge Anschluss 2
42 mm
Arbeitslänge Anschluss 2
27 mm
Länge Anschluss 3
50 mm
Arbeitslänge Anschluss 3
19 mm
Zugfest
Ja
Mit Entlüfter
Nein
Mit Entleerventil
Nein
Mit Dichtungsmaterial
Ja
Verschlossen
Ja
Serie
Geberit Mapress C-Stahl
