nextVIT Wandwinkel Einzelmontage
nextVIT WT-Element Einlochbatterie SBH 120 ohne Wandscheiben
Artikelnummer
99900690149
Werksnummer
521017
Bestell-Code
MEPA521017
Montagezeit (Bürgerle)
32 Min
Zolltarifnummer
73249000

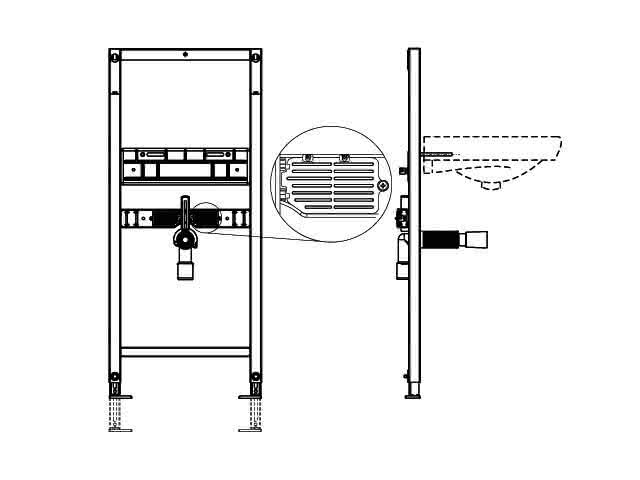

nextVIT WT-Element Einlochbatterie SBH 120 ohne Wandscheiben
Beschreibung
VERWENDUNGSZWECK
- vormontiertes Montageelement für Waschtisch-Einlochbatterie
- für Trockenbaumontage
- zur Einzelmontage vor eine Massiv- oder in eine Ständerleichtbauwand
- zur Schienenmontage vor eine Massiv- oder vor eine Ständerleichtbauwand
EIGENSCHAFTEN
- Systembauhöhe 1200 mm
- selbsttragender Montagerahmen
- geeignet zur Beplankung mit Gipsfaser- oder Gipskartonplatten
- pulverbeschichteter Profilrahmen
- höhenverstellbare Fußstützen 0-240 mm mit integrierter Rutschhemmung, Fußplatten drehbar, Bohrfehler ausgleichend Tiefe passend zum Einbau in UW-Profil UW 50 und UW 75 und MEPA-C-Profil
- Mittel- und Meterrissmarkierung zur exakten Ausrichtung der Achsmitte und Montagehöhe des Elementes
- geeignet zur Wandbefestigung mit Stockschrauben M10
- werkzeuglos höhenverstellbare, rutschhemmende Anschlusstraversen für Wasseranschluss, Ablauf, Keramikbefestigung
- Lochabstand Keramikbefestigung 150-240 mm und 280 mm
- Montage handelsüblicher Wandscheiben G 1/2 möglich
LIEFERUMFANG
- Montage-Set zur Montage in Ständerleichtbauwand
- 2 Montageplatten zur Aufnahme handelsüblicher Wandscheiben
- höhenverstellbarer Ablaufbogenhalter
- HT-Ablaufbogen DN 40/50 mit Gummimanschette NW 32/40, kürzbar, mit Bauschutzstopfen
- 2 Gewindebolzen M10
- Befestigungsmaterial
ZUBEHÖR
- Wandwinkel Einzelmontage EC-Technik (Art.-Nr. 541023)
- vormontiertes Montageelement für Waschtisch-Einlochbatterie
- für Trockenbaumontage
- zur Einzelmontage vor eine Massiv- oder in eine Ständerleichtbauwand
- zur Schienenmontage vor eine Massiv- oder vor eine Ständerleichtbauwand
EIGENSCHAFTEN
- Systembauhöhe 1200 mm
- selbsttragender Montagerahmen
- geeignet zur Beplankung mit Gipsfaser- oder Gipskartonplatten
- pulverbeschichteter Profilrahmen
- höhenverstellbare Fußstützen 0-240 mm mit integrierter Rutschhemmung, Fußplatten drehbar, Bohrfehler ausgleichend Tiefe passend zum Einbau in UW-Profil UW 50 und UW 75 und MEPA-C-Profil
- Mittel- und Meterrissmarkierung zur exakten Ausrichtung der Achsmitte und Montagehöhe des Elementes
- geeignet zur Wandbefestigung mit Stockschrauben M10
- werkzeuglos höhenverstellbare, rutschhemmende Anschlusstraversen für Wasseranschluss, Ablauf, Keramikbefestigung
- Lochabstand Keramikbefestigung 150-240 mm und 280 mm
- Montage handelsüblicher Wandscheiben G 1/2 möglich
LIEFERUMFANG
- Montage-Set zur Montage in Ständerleichtbauwand
- 2 Montageplatten zur Aufnahme handelsüblicher Wandscheiben
- höhenverstellbarer Ablaufbogenhalter
- HT-Ablaufbogen DN 40/50 mit Gummimanschette NW 32/40, kürzbar, mit Bauschutzstopfen
- 2 Gewindebolzen M10
- Befestigungsmaterial
ZUBEHÖR
- Wandwinkel Einzelmontage EC-Technik (Art.-Nr. 541023)
Das Waschtisch-Element ist vormontiert zur Installation im Trockenbau, zur Einzel- oder Schienenmontage vor eine Massiv- oder in/vor eine Ständerleichtbauwand. An allen nextVIT-Waschtisch-Elementen lassen sich dank EasyConnect-Features die Traversen für Wasser- und Abwasseranschluss und die Befestigung der Keramik besonders einfach werkzeuglos und rutschfest verschieben. Zur Fixierung müssen nur zwei Flügelschrauben per Hand angezogen werden. Zudem passt die Montageplatte des Universal-Wandscheibenanschlusses für alle Rohrsysteme.
- kürzbar bis Systembauhöhe 850 mm mit
Umbauset C-Schiene EC Systembauhöhe
85-100 (Art.-Nr. 542052)
Umbauset C-Schiene EC Systembauhöhe
85-100 (Art.-Nr. 542052)
Spezifikationen
Werkstoff
Stahl
Selbsttragende Konstruktion
Ja
Äußerer Rohrdurchmesser Abflussrohr
50 mm
Höhenverstellbar
Ja
Verstellbare Breite
Nein
Oberfläche
beschichtet
Tiefenverstellbar
Nein
Waschtischhöhe verstellbar
Ja
Höhe
1.148 mm
Tiefe
77 mm
Mit Armaturenanschlussplatte
Ja
Verstellbare Armaturenanschlussplatte
Ja
Art der Montage von Armaturen
Waschtisch/ Plattenaufbau
Mit Einbausiphon
Nein
Mit Befestigungsmaterial für der Waschtisch
Nein
Vormontiertes Element
Ja
Mit Abflussbogen
Ja
Mit Befestigungsmaterial für das Element
Ja
Breite
500 mm
Serie
Vorwandinstallation Waschtisch-Elemente Trockenbau
