Viega Winkel 95090 in 15mm Kupfer
Artikelnummer
75009000600
Werksnummer
100094
Bestell-Code
509015
Modell
95090
Montagezeit (Bürgerle)
8 Min
Zolltarifnummer
74121000
Paketfähig
Ja

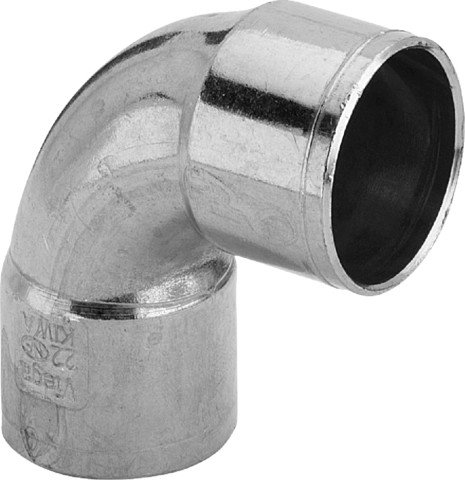

Viega Winkel 90° Kupfer, Modell 95090 d1: 15 d2: 15
Beschreibung
Winkel 90°- Kupfer- LötanschlussModell 95090Artikelnummer 100 094d1 (Rohraußendurchmesser): 15d2 (Rohraußendurchmesser): 15
Winkel 90°- Kupfer- Lötanschluss
Es liegen keine Verwendungshinweise vor
Spezifikationen
Norm Flansch
sonstige
Ausführung
1-teilig
Werkstoff Anschluss 1
Kupfer
Material Abdichtung
sonstige
Nenninnendurchmesser Anschluss 1
DN 12
Werkstoffgüte Anschluss 1
Cu-DHP (CW024A)
Form
Knie
Oberflächenschutzanschluss 1
unbehandelt
Rohraußendurchmesser Anschluss 1
15 mm
Behandlung Oberfläche 1
unbehandelt
Druckstufe Flansch
sonstige
Exzentrisch
Nein
Rohraußendurchmesser Anschluss 2
15 mm
Werkstoff Anschluss 2
Kupfer
Werkstoffgüte Anschluss 2
Cu-DHP (CW024A)
Übergehend
Nein
Anschluss 1
Lötmuffe
Nenninnendurchmesser Anschluss 2
DN 12
Oberflächenschutzanschluss 2
unbehandelt
Anschluss 2
Lötmuffe
Behandlung Oberfläche 2
unbehandelt
Mit Stoßnocken
Nein
Systemgebunden
Nein
Winkel des Bogens
90 °
Ringsteifigkeitsklasse
sonstige
Strahl des Bogens
10 mm
Max. Arbeitsdruck bei 20 °C
16 bar
ULC-Farbe
Nein
Länge Anschluss 1
21 mm
Arbeitslänge Anschluss 1
10 mm
Länge Anschluss 2
21 mm
Arbeitslänge Anschluss 2
10 mm
Zugfest
Ja
Mit Entlüfter
Nein
Mit Entleerventil
Nein
Mit Dichtungsmaterial
Nein
Verschlossen
Nein
Modeltyp
95090
Serie
Lötfittings
