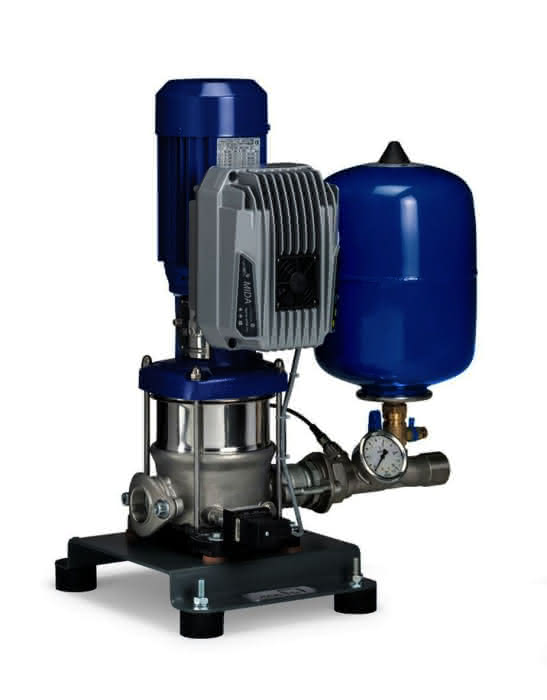

KSB Druckerh. DeltaSolo MVP 1-04/05 mit 1 Movitec, 0,75kW, Zulauf M

Vollautomatische
Einpumpen-Druckerhöhungsanlage mit
stufenloser Drehzahlregelung in
anschlussfertiger Kompaktbauweise.
Entspricht DIN 1988-500.

Funktion:
Druckerhöhungsanlage für einstellbaren,
konstanten Versorgungdruck mit
stufenloser Drehzahlregelung zum Einsatz
im Trinkwasserbereich. Die Anlage wird
druckabhängig ein- und ausgeschaltet.

Ausstattung:
- 1 vertikale Hochdruckkreiselpumpe
Movitec, mit mediumberührten Teilen aus
Edelstahl
- KSB IE3 Motor (>= 0,75 kW)
- Frequenzumrichter motormontiert
- Rückflussverhinderer im Druckstutzen
der Pumpe, pro Pumpe
- Mit Flowjet durchströmter
8-l-Membrandruckbehälter auf der
Druckseite als Steuerbehälter mit
Absperrarmatur und Entleerungsventil
- Drucksensor zur Steuerung des
Versorgungsdrucks mit Flowjet
Absperrarmatur und Manometer
- Bei unmittelbarem Anschluss ist ein
Drucksensor mit Manometer und
Absperrarmatur für Trockenlaufschutz der
Anlage enthalten oder bei mittelbarem
Anschluss ist der Trockenlaufschutz in
der Zusatzausstattung auszuwählen. Bei
mittelbarem Anschluss im Saugbetrieb ist
der Trockenlaufschutz anzufragen.
- Drucksammler anschließbar über Gewinde
- Pulverbeschichtete Grundplatte
- 1,5 m Anschlusskabel mit
Schuko-Stecker für Spannungsversorgung
- Alle Komponenten auf einer Grundplatte
montiert
- Fußset als Höhenausgleich für unebene
Untergründe

Betriebsdaten:
Förderstrom Anlage: ______________ m3/h
Förderstrom Pumpe : ______________ m3/h
Förderhöhe Pumpe : ______________ m
Förderhöhe bei(Q=0): ______________ m
min. vorh. Vordruck: _________ bar
max. vorh. Vordruck: _________ bar
Fördermedien: Trinkwasser, Brauchwasser,
Kühlwasser ohne aggressive und abrasive
Bestandteile
Mediumtemperatur: 60 Grad Celsius
Betriebsdruck: bis 16 bar
Schutzart Anlage IP55
Betriebsspannung: 1ph 230 V 50 Hz

Antrieb:
- Motor: KSB-Motor
- Effizienzklasse: IE3
- Schutzart Anlage: IP55
- Leistungsaufnahme je Pumpe P1:
- Nenndrehzahl:2900 1/min
- Stromaufnahme max.:


Überwachung/Steuerung/Regelung:
- Energieeffiziente stufenlose Regelung
durch Frequenzumrichter
- Integrierter elektronischer
Trockenlaufschutz

Kommunikation/Schnittstellen:
- Bedienfeld mit Funktionstasten
- LEDs zur Anzeige Funktion und Störung

Werkstoffe:
- Pumpe: medienberührte Bauteile aus
Edelstahl
- Verrohrung: Edelstahl
- Armaturen: Messing und Edelstahl,
trinkwassergeeignet
- Grundplatte: Stahl pulverbeschichtet

Zertifizierung:
Die Anlage ist für Trinkwasser geeignet.
Zertifizierungen nach ACS (Frankreich)
und WRAS (England) sind vorhanden. Die
Rückflussverhinderer und Absperrklappen
bis DN50 sind DVGW-zugelassen.
Druckerhöhungsanlagen werden ab Werk
einer Nassprüfung mit hygienisch
behandeltem Wasser unterzogen und nach
der Prüfung verschlossen. Während des
Tests überprüft KSB kontinuierlich die
Qualität des Testwassers. Prüfzeugnis

auf Wunsch erhältlich.

Technik:
zul.Anlagenenddruck: 16 bar
Baureihe Pumpe: Movitec
Baugröße Pumpe: 04/05
Leistung P2: 0.75 kW
Einschaltart: Sanftanlauf am FU
Nennstrom: 7 A
Motordrehzahl: 2900 1/min
Gesamtanschl.Lstg.: 1.61 kVA
Betriebsspannung: 1ph 230 V
Netzfrequenz: 50 Hz
Motorschutzart: IP55
Effizienzklasse: IE3
Anlagengewicht: 32,07 kg

Maße und Anschlüsse:
Saugseite: G 1 1/4
Druckseite: G 1 1/4

Bestellinformationen:
Fabrikat: KSB
Baureihe: DeltaSolo MVP
Baugröße: 1-04/05
Artikelnummer: ---
EAN/GTIN: ---
Materialpreisgruppe: LA
