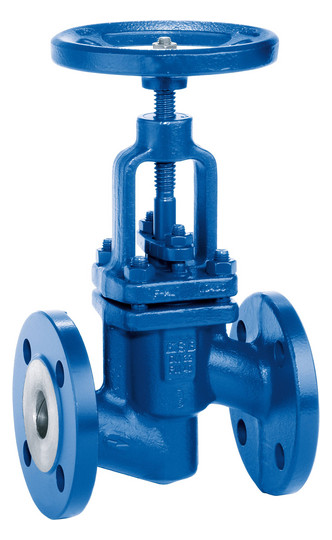

KSB Absperrventil NORI 40 ZXL PN 25, DN 200
Artikelnummer
99902509489
Werksnummer
48017269
Bestell-Code
KSB48017269
Zolltarifnummer
84818073
KSB Absperrventil NORI 40 ZXL, Flansch, PN 25, DN 200
Beschreibung
Metallisch dichtendes Absperrventil mit
Stopfbuchse als -Ausführung in
Durchgangsform mit geradem Oberteil,
drehender Spindel mit Rückdichtung. Mit
Handrad, Spindelabdichtung mit
Stopfbuchse und Deckeldichtung innen und
aussen gekammert.
Konstruiert, gefertigt, geprüft und
gekennzeichnet nach Europäischer
Druckgeräterichtlinie 2014/68/EU (DGR).
Gehäuse: GP 240 GH+N (1.0619+N)
Kegel: 1.0460 + 1.4115
Spindel: 1.4021
Flanschausführung:
Baulänge nach: EN 558/1-1
Betriebstemperatur: -10 bis 450 oC
Nenndruck: PN 25
Nennweite: DN 200
Gewicht: 159 kg
Fabrikat: KSB
Baureihe: NORI 40
Typ: ZXL
Artikelnummer: ---
EAN/GTIN: ---
Materialpreisgruppe: B0
Stopfbuchse als -Ausführung in
Durchgangsform mit geradem Oberteil,
drehender Spindel mit Rückdichtung. Mit
Handrad, Spindelabdichtung mit
Stopfbuchse und Deckeldichtung innen und
aussen gekammert.
Konstruiert, gefertigt, geprüft und
gekennzeichnet nach Europäischer
Druckgeräterichtlinie 2014/68/EU (DGR).
Gehäuse: GP 240 GH+N (1.0619+N)
Kegel: 1.0460 + 1.4115
Spindel: 1.4021
Flanschausführung:
Baulänge nach: EN 558/1-1
Betriebstemperatur: -10 bis 450 oC
Nenndruck: PN 25
Nennweite: DN 200
Gewicht: 159 kg
Fabrikat: KSB
Baureihe: NORI 40
Typ: ZXL
Artikelnummer: ---
EAN/GTIN: ---
Materialpreisgruppe: B0
Beschreibung:
Absperrventil nach DIN/EN mit Flanschen (ZXL), Schweißenden oder Schweißmuffen (ZXS), mit Stopfbuchspackung, geradem Oberteil, Absperrkegel oder Drosselkegel, drehender Spindel, Dichtflächen aus verschleißfestem und korrosionsbeständigem Chromstahl oder Chromnickelstahl.
Einsatz:
Industrieanlagen, Kraftwerke, Verfahrenstechnik und Schiffbau. Für Wasser und Dampf. Sonstige nicht aggressive Medien, wie z. B. Gas oder Öl, auf Anfrage.
Absperrventil nach DIN/EN mit Flanschen (ZXL), Schweißenden oder Schweißmuffen (ZXS), mit Stopfbuchspackung, geradem Oberteil, Absperrkegel oder Drosselkegel, drehender Spindel, Dichtflächen aus verschleißfestem und korrosionsbeständigem Chromstahl oder Chromnickelstahl.
Einsatz:
Industrieanlagen, Kraftwerke, Verfahrenstechnik und Schiffbau. Für Wasser und Dampf. Sonstige nicht aggressive Medien, wie z. B. Gas oder Öl, auf Anfrage.
Kein Verwendungshinweis notwendig
Spezifikationen
Mit Rückstromsicherung
nein
Werkstoff des Gehäuses
Stahl
Winkel der Spindel
90 °
Geeignet für Gase
Ja
Werkstoffgüte
Stahl GP240GH N (1.0619)
Nenninnendurchmesser
DN 200
Rohraußendurchmesser alle Anschlüsse
200 mm
Anschluss 1
Flansch
Bedienung
Handrad
Material primäre Spindeldichtung
sonstige
Mit Kupplungsanschluss 1
Nein
Oberfläche
sonstige
Anschluss 2
Flansch
Mit Kupplungsanschluss 2
Nein
Selbstverschließend
Nein
Druckstufe Artikel
PN 25
Spindel und/oder Handrad ansteigend
Ja
Dichtung
sonstige
Rechtwinklige Ausführung
Nein
Mit Rückstromsicherung
Nein
Geeignet für Dampf
Ja
Max. Mediumtemperatur (Dauerbetrieb)
450 °C
Min. Mediumtemperatur (Dauerbetrieb)
-10 °C
Zeta-Wert
5,69
Freistrom
Nein
Druckstufe Flansch
PN 25
Mit Standanzeiger
Nein
Federschließend (NC)
Nein
Kopfstücktyp
Gewindeschrauben
Federöffnend (NO)
Nein
Länge Handgriff/Durchmesser Handrad
400 mm
Nennbaugröße
DIN
Höhe Handgriff/ Handrad
680 mm
Klappenbedienung
sonstige
Geeignet für Flüssigkeiten
Ja
Ausführung des Ventils
Fester Ventil
Mit Entleerventil
Nein
Balgventil
Nein
Modeltyp
NORI 40
