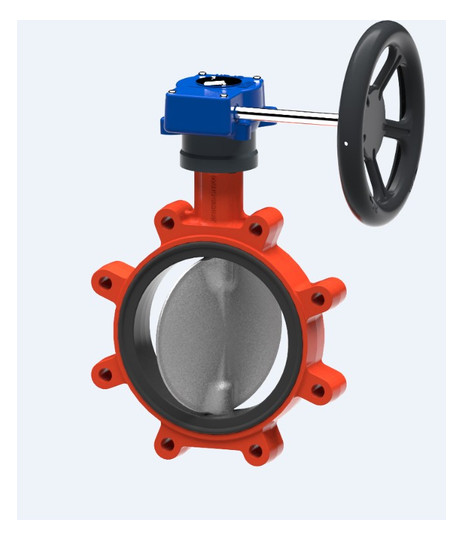

KSB Absperrklappe BOAX-SF,Gewindeflansch Getriebe MS50, PN16, DN200, Nitril
Artikelnummer
99902511219
Werksnummer
05185210
Bestell-Code
KSB05185210
Zolltarifnummer
84818085
KSB Absperrklappe BOAX-SF,Gewindeflansch, Getriebe MS50, PN16, DN200, Ringbalg: Nitril, Gehäuse mit Gewindeflanschaugen T4
Beschreibung
Weichdichtende zentrische Absperrklappe.
Ausführung des Gehäuses: Einteiliges
Gehäuse mit Gewindeflanschaugen (Typ 4).
Gehäuse-/Scheibendichtung elastisch
weichdichtend, Welle nicht im Kontakt
mit dem Medium, als Endarmatur
einsetzbar, beidseitig abflanschbar,
voll isolierbar nach EnEv, mit
integrierter Taupunktsperre, zum Einsatz
in Standard Heizungs-, Lüftung- und
Klimaanlagen.
Wellenabdichtung elastisch
weichdichtend.
Spannungsart: Wechselspannung
Netzfrequenz: 50 Hz
Nennspannung: 230V
Hergestellt frei von
lackbenetzungsstörenden Zusatzstoffen
(silikonfrei), wartungsfrei, mit
Außenanstrich orange (RAL2002).
Konstruiert, gefertigt, geprüft und
gekennzeichnet nach Europäischer
Druckgeräterichtlinie 2014/68/EU (DGR).
Werkstoff Gehäuse: Gusseisen
Werkstoff Scheibe: 1.4308
Werkstoff Schaft: 1.4028
Ringbalg: Nitril-K
Betriebstemperatur: -10 bis 130 oC
Mediumtemperatur: -10-90 oC
Nenndruck: PN6/10/16
Flanschverbindungen nach EN/ISO:
PN6/10/16
Nennweite: DN200
Maximaler Betriebsdruck: 16 bar
Baulänge nach: ISO 5752-20 / EN 558
Wellenenden DN = 350: Vierkant ISO 5211
Gewicht: 29,6 kg
Fabrikat: KSB
Baureihe: BOAX-SF
Artikelnummer: ---
EAN/GTIN: ---
Materialpreisgruppe: C5
Ausführung des Gehäuses: Einteiliges
Gehäuse mit Gewindeflanschaugen (Typ 4).
Gehäuse-/Scheibendichtung elastisch
weichdichtend, Welle nicht im Kontakt
mit dem Medium, als Endarmatur
einsetzbar, beidseitig abflanschbar,
voll isolierbar nach EnEv, mit
integrierter Taupunktsperre, zum Einsatz
in Standard Heizungs-, Lüftung- und
Klimaanlagen.
Wellenabdichtung elastisch
weichdichtend.
Spannungsart: Wechselspannung
Netzfrequenz: 50 Hz
Nennspannung: 230V
Hergestellt frei von
lackbenetzungsstörenden Zusatzstoffen
(silikonfrei), wartungsfrei, mit
Außenanstrich orange (RAL2002).
Konstruiert, gefertigt, geprüft und
gekennzeichnet nach Europäischer
Druckgeräterichtlinie 2014/68/EU (DGR).
Werkstoff Gehäuse: Gusseisen
Werkstoff Scheibe: 1.4308
Werkstoff Schaft: 1.4028
Ringbalg: Nitril-K
Betriebstemperatur: -10 bis 130 oC
Mediumtemperatur: -10-90 oC
Nenndruck: PN6/10/16
Flanschverbindungen nach EN/ISO:
PN6/10/16
Nennweite: DN200
Maximaler Betriebsdruck: 16 bar
Baulänge nach: ISO 5752-20 / EN 558
Wellenenden DN = 350: Vierkant ISO 5211
Gewicht: 29,6 kg
Fabrikat: KSB
Baureihe: BOAX-SF
Artikelnummer: ---
EAN/GTIN: ---
Materialpreisgruppe: C5
Beschreibung:
Zentrische Absperrklappe, mit Wärmesperre, Elastomer-Ringbalg (EPDM XU oder Nitril K), mit Handhebel, manuellem Untersetzungsgetriebe oder elektrischem Stellantrieb (BOAXMAT-S und BOAXMAT-SF), Gehäuse mit Zentrieraugen (T2), Gehäuse mit Gewindeflanschaugen (T4) für einseitiges Abflanschen und Einbau als Endarmatur, Klappenscheibe aus Edelstahl 1.4308, Anschlüsse nach EN.
Einsatz:
Gebäudetechnik, Heizung, Lüftung, Klimaanlagen, für Trinkwasser.
Zentrische Absperrklappe, mit Wärmesperre, Elastomer-Ringbalg (EPDM XU oder Nitril K), mit Handhebel, manuellem Untersetzungsgetriebe oder elektrischem Stellantrieb (BOAXMAT-S und BOAXMAT-SF), Gehäuse mit Zentrieraugen (T2), Gehäuse mit Gewindeflanschaugen (T4) für einseitiges Abflanschen und Einbau als Endarmatur, Klappenscheibe aus Edelstahl 1.4308, Anschlüsse nach EN.
Einsatz:
Gebäudetechnik, Heizung, Lüftung, Klimaanlagen, für Trinkwasser.
Kein Verwendungshinweis notwendig
Spezifikationen
Befestigung selbstklebend
EN
Werkstoff des Gehäuses
Gusseisen
Winkel der Spindel
90 °
Werkstoffgüte
Gusseisen GGG 40
Nenninnendurchmesser
DN 200
Anschlüsse
Lugtyp
Durchlass
200 mm
Klappenblatt verkleidet
Nein
Bedienung
Handrad
Material Klappenblatt
rostfreier Stahl
Material primäre Spindeldichtung
Nitrilkautschuk NBR
Oberfläche
sonstige
Bedienhöhe
566,5 mm
Genehmigt von der NCP
Nein
Druckstufe Artikel
PN 16
Max. Druckunterschied bei 20 °C
7 bar
Dichtung
Nitrilkautschuk NBR
Kvs-Wert
3.200
Material Spindel
rostfreier Stahl
FM-Prüfung
Nein
Klappenentwurf
zentrisch
Materialqualität Spindel
rost- und säurebeständiger Stahl
Fütterung Gehäuse
Nicht austauchbar
UL-Prüfung
Nein
ULC-Farbe
Nein
LPCB-Prüfung
Nein
Druckstufe Flansch
PN 16
Feuersicher
Nein
Max. Druckunterschied als Endventil
7 bar
Durchmesser Handrad
250 mm
Modeltyp
BOAX
