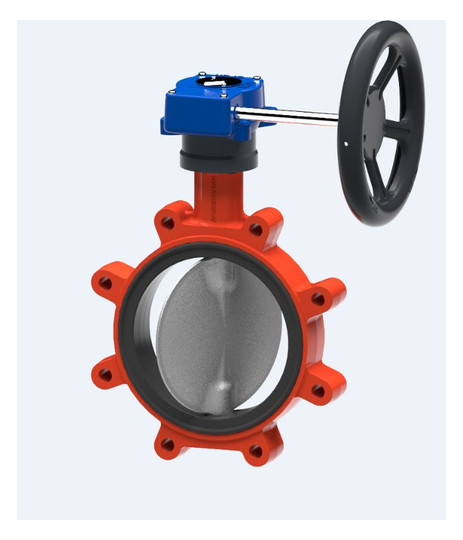

KSB Absperrklappe BOAX-SF,Gewindeflansch Getriebe MS100, PN10, DN400, EPDM
Artikelnummer
99902510085
Werksnummer
05186190
Bestell-Code
KSB05186190
Zolltarifnummer
84818085
KSB Absperrklappe BOAX-SF,Gewindeflansch, Getriebe MS100, PN10, DN400, Ringbalg: EPDM, Gehäuse mit Gewindeflanschaugen T4
Beschreibung
Weichdichtende zentrische Absperrklappe.
Ausführung des Gehäuses: Einteiliges
Gehäuse mit Gewindeflanschaugen (Typ 4).
Gehäuse-/Scheibendichtung elastisch
weichdichtend, Welle nicht im Kontakt
mit dem Medium, als Endarmatur
einsetzbar, beidseitig abflanschbar,
voll isolierbar nach EnEv, mit
integrierter Taupunktsperre, zum Einsatz
in Standard Heizungs-, Lüftung- und
Klimaanlagen.
Wellenabdichtung elastisch
weichdichtend.
Spannungsart: Wechselspannung
Netzfrequenz: 50 Hz
Nennspannung: 230V
Hergestellt frei von
lackbenetzungsstörenden Zusatzstoffen
(silikonfrei), wartungsfrei, mit
Außenanstrich orange (RAL2002).
Konstruiert, gefertigt, geprüft und
gekennzeichnet nach Europäischer
Druckgeräterichtlinie 2014/68/EU (DGR).
Werkstoff Gehäuse: Gusseisen
Werkstoff Scheibe: 1.4308
Werkstoff Schaft: 1.4028
Ringbalg: EPDM-XU
Betriebstemperatur: -10 bis 130 oC
Mediumtemperatur: -10-130 oC
Nenndruck: PN6/10/16
Flanschverbindungen nach EN/ISO:
PN6/10/16
Nennweite: DN400
Maximaler Betriebsdruck: 16 bar
Baulänge nach: ISO 5752-20 / EN 558
Wellenenden DN = 350: Vierkant ISO 5211
Gewicht: 110 kg
Fabrikat: KSB
Baureihe: BOAX-SF
Artikelnummer: ---
EAN/GTIN: ---
Materialpreisgruppe: C5
Ausführung des Gehäuses: Einteiliges
Gehäuse mit Gewindeflanschaugen (Typ 4).
Gehäuse-/Scheibendichtung elastisch
weichdichtend, Welle nicht im Kontakt
mit dem Medium, als Endarmatur
einsetzbar, beidseitig abflanschbar,
voll isolierbar nach EnEv, mit
integrierter Taupunktsperre, zum Einsatz
in Standard Heizungs-, Lüftung- und
Klimaanlagen.
Wellenabdichtung elastisch
weichdichtend.
Spannungsart: Wechselspannung
Netzfrequenz: 50 Hz
Nennspannung: 230V
Hergestellt frei von
lackbenetzungsstörenden Zusatzstoffen
(silikonfrei), wartungsfrei, mit
Außenanstrich orange (RAL2002).
Konstruiert, gefertigt, geprüft und
gekennzeichnet nach Europäischer
Druckgeräterichtlinie 2014/68/EU (DGR).
Werkstoff Gehäuse: Gusseisen
Werkstoff Scheibe: 1.4308
Werkstoff Schaft: 1.4028
Ringbalg: EPDM-XU
Betriebstemperatur: -10 bis 130 oC
Mediumtemperatur: -10-130 oC
Nenndruck: PN6/10/16
Flanschverbindungen nach EN/ISO:
PN6/10/16
Nennweite: DN400
Maximaler Betriebsdruck: 16 bar
Baulänge nach: ISO 5752-20 / EN 558
Wellenenden DN = 350: Vierkant ISO 5211
Gewicht: 110 kg
Fabrikat: KSB
Baureihe: BOAX-SF
Artikelnummer: ---
EAN/GTIN: ---
Materialpreisgruppe: C5
Beschreibung:
Zentrische Absperrklappe, mit Wärmesperre, Elastomer-Ringbalg (EPDM XU oder Nitril K), mit Handhebel, manuellem Untersetzungsgetriebe oder elektrischem Stellantrieb (BOAXMAT-S und BOAXMAT-SF), Gehäuse mit Zentrieraugen (T2), Gehäuse mit Gewindeflanschaugen (T4) für einseitiges Abflanschen und Einbau als Endarmatur, Klappenscheibe aus Edelstahl 1.4308, Anschlüsse nach EN.
Einsatz:
Gebäudetechnik, Heizung, Lüftung, Klimaanlagen, für Trinkwasser.
Zentrische Absperrklappe, mit Wärmesperre, Elastomer-Ringbalg (EPDM XU oder Nitril K), mit Handhebel, manuellem Untersetzungsgetriebe oder elektrischem Stellantrieb (BOAXMAT-S und BOAXMAT-SF), Gehäuse mit Zentrieraugen (T2), Gehäuse mit Gewindeflanschaugen (T4) für einseitiges Abflanschen und Einbau als Endarmatur, Klappenscheibe aus Edelstahl 1.4308, Anschlüsse nach EN.
Einsatz:
Gebäudetechnik, Heizung, Lüftung, Klimaanlagen, für Trinkwasser.
Kein Verwendungshinweis notwendig
Spezifikationen
Befestigung selbstklebend
EN
Werkstoff des Gehäuses
Gusseisen
Winkel der Spindel
90 °
Werkstoffgüte
Gusseisen GGG 40
Nenninnendurchmesser
DN 400
Anschlüsse
Lugtyp
Durchlass
400 mm
Klappenblatt verkleidet
Nein
Bedienung
Handrad
Material Klappenblatt
rostfreier Stahl
Material primäre Spindeldichtung
EPDM
Oberfläche
sonstige
Bedienhöhe
916,5 mm
Genehmigt von der NCP
Nein
Druckstufe Artikel
PN 10
Max. Druckunterschied bei 20 °C
7 bar
Dichtung
EPDM
Kvs-Wert
12.200
Material Spindel
rostfreier Stahl
FM-Prüfung
Nein
Klappenentwurf
zentrisch
Materialqualität Spindel
rost- und säurebeständiger Stahl
Fütterung Gehäuse
Nicht austauchbar
UL-Prüfung
Nein
ULC-Farbe
Nein
LPCB-Prüfung
Nein
Druckstufe Flansch
PN 10
Feuersicher
Nein
Max. Druckunterschied als Endventil
7 bar
Durchmesser Handrad
400 mm
Modeltyp
BOAX
