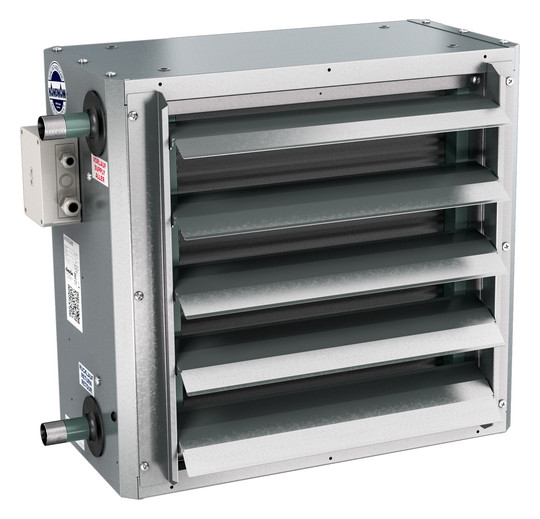

KM Lufterhitzer TIP Typ 5640570R WTA Cu alu. EC-V. Rep.-Schalter
Artikelnummer
99902269469
Werksnummer
1570005640570R
Bestell-Code
KPM1570005640570R
Zolltarifnummer
73229000
Kampmann Lufterhitzer TIP Baugröße 6, EC-Ventilator, HxBxL 700 mm x 740 mm x 320 mm, Heizen, Kupfer/Aluminium, hoch, Typ 564057 elektromechanisch m. Reparaturschalter
Beschreibung
Kampmann Lufterhitzer TIP für Wand- oder Deckenmontage.
Gehäuse aus sendzimir-verzinktem Stahlblech mit serienmäßigen
Gewindeaufhängungen, komplett mit Motorschutzkorb und montierter
Luftlenkjalousie, einreihig, Zusatzteile ausblas- und ansaugseitig
anschraubbar.
LABS-konform nach VDMA 24364, Kategorie A1/B1/B2/C1/C2-L und B1/C1/C2-W.
Leistungsstarker Wärmetauscher aus Kupfer-Rundrohren mit
Aluminiumlamellen, geeignet für PWW/PHW.
Max. Betriebsdruck bar 16
Max. Wassereintrittstemp. GradC 120
Min. Wassereintrittstemp. GradC 35
Max. Lufteintrittstemp. GradC 40
Max. Glykolanteil % 50
Axialventilator
Energiesparender EC-Ventilator mit 0-10 V-Eingang für stufenlose
Drehzahlsteuerung. Alle drehenden Teile sind geräuscharm und
wartungsfrei gelagert. Werksseitig verdrahtet. Übertemperaturschutz des
Ventilators durch aktives Temperaturmanagement.
EC-Ventilator
Schutzart IP 44
Integrierter Motorschutz.
Reparaturschalter, montiert, für die Außerbetriebnahme von Motoren mit
Thermokontakten, mit Anschlussmöglichkeit für Parallelgeräte,
Thermokontakte voreilend gebrückt, nacheilend öffnend. Schutzart IP 55.
Mit außen angebrachtem Anschlusskasten.
Reparaturschalter, montiert, für die Außerbetriebnahme von Motoren mit
Thermokontakten, mit Anschlussmöglichkeit für Parallelgeräte,
Thermokontakte voreilend gebrückt, nacheilend öffnend. Schutzart IP 55.
Baugröße 6
Abmessungen (BxHxT) mm 740 x 700 x 320
Gewicht kg 45
Wasserinhalt l 5,6
Anschluss 1 1/4 Zoll
Steuerspannung V 10 8 6 4 2
Drehzahl 1/min 1710 1620 1540 1240 530
SFP-Wert Ws/m3 297 284 215 147 44
Luftvolumenstrom m3/h 5050 4710 4380 3270 1240
Leistungsaufnahme W 417 372 261 134 15
Stromaufnahme A 1,9 1,9 1,2 0,6 0,2
Schalldruckpegel dB(A) 59 58 56 51 29
Schallleistungspegel dB(A) 75 74 72 67 45
Glykolanteil % 0
Vorlauftemperatur GradC 75
Rücklauftemperatur GradC 65
Lufteintrittstemperatur GradC 20
Wärmeleistung kW 50 47 44,1 34 14,8
Luftaustrittstemperatur GradC 49,8 50,1 50,3 51,3 53,6
Wasservolumenstrom m3/h 4,3 4,05 3,79 2,93 1,28
Wasserwiderstand kPa 39,16 35,07 31,18 19,56 4,33
Max. Höhe
bei Deckenmontage m 6,7 6,4 6,1 5,1 2,9
Fabrikat Kampmann
Art.-Nr. ---
Artikel/Rabatt-Gruppe 157
Gehäuse aus sendzimir-verzinktem Stahlblech mit serienmäßigen
Gewindeaufhängungen, komplett mit Motorschutzkorb und montierter
Luftlenkjalousie, einreihig, Zusatzteile ausblas- und ansaugseitig
anschraubbar.
LABS-konform nach VDMA 24364, Kategorie A1/B1/B2/C1/C2-L und B1/C1/C2-W.
Leistungsstarker Wärmetauscher aus Kupfer-Rundrohren mit
Aluminiumlamellen, geeignet für PWW/PHW.
Max. Betriebsdruck bar 16
Max. Wassereintrittstemp. GradC 120
Min. Wassereintrittstemp. GradC 35
Max. Lufteintrittstemp. GradC 40
Max. Glykolanteil % 50
Axialventilator
Energiesparender EC-Ventilator mit 0-10 V-Eingang für stufenlose
Drehzahlsteuerung. Alle drehenden Teile sind geräuscharm und
wartungsfrei gelagert. Werksseitig verdrahtet. Übertemperaturschutz des
Ventilators durch aktives Temperaturmanagement.
EC-Ventilator
Schutzart IP 44
Integrierter Motorschutz.
Reparaturschalter, montiert, für die Außerbetriebnahme von Motoren mit
Thermokontakten, mit Anschlussmöglichkeit für Parallelgeräte,
Thermokontakte voreilend gebrückt, nacheilend öffnend. Schutzart IP 55.
Mit außen angebrachtem Anschlusskasten.
Reparaturschalter, montiert, für die Außerbetriebnahme von Motoren mit
Thermokontakten, mit Anschlussmöglichkeit für Parallelgeräte,
Thermokontakte voreilend gebrückt, nacheilend öffnend. Schutzart IP 55.
Baugröße 6
Abmessungen (BxHxT) mm 740 x 700 x 320
Gewicht kg 45
Wasserinhalt l 5,6
Anschluss 1 1/4 Zoll
Steuerspannung V 10 8 6 4 2
Drehzahl 1/min 1710 1620 1540 1240 530
SFP-Wert Ws/m3 297 284 215 147 44
Luftvolumenstrom m3/h 5050 4710 4380 3270 1240
Leistungsaufnahme W 417 372 261 134 15
Stromaufnahme A 1,9 1,9 1,2 0,6 0,2
Schalldruckpegel dB(A) 59 58 56 51 29
Schallleistungspegel dB(A) 75 74 72 67 45
Glykolanteil % 0
Vorlauftemperatur GradC 75
Rücklauftemperatur GradC 65
Lufteintrittstemperatur GradC 20
Wärmeleistung kW 50 47 44,1 34 14,8
Luftaustrittstemperatur GradC 49,8 50,1 50,3 51,3 53,6
Wasservolumenstrom m3/h 4,3 4,05 3,79 2,93 1,28
Wasserwiderstand kPa 39,16 35,07 31,18 19,56 4,33
Max. Höhe
bei Deckenmontage m 6,7 6,4 6,1 5,1 2,9
Fabrikat Kampmann
Art.-Nr. ---
Artikel/Rabatt-Gruppe 157
Ausgestattet mit einem Gehäuse aus sendzimir- verzinktem Stahlblech mit serienmäßigen Gewindeaufhängungen ist der Lufterhitzer TIP sowohl für Wand- als auch Deckenmontage geeignet. Zur serienmäßigen Ausstattung gehören auch die einreihige Luftlenkjalousie sowie der Motorschutzkorb. Funktionsprinzip: Luft wird über den Sichel-Leiseläufer-Ventilator angesaugt und über den Kupfer/Aluminium-Wärmetauscher in den Raum geblasen. Die Ausführungen mit großer Wärmetauscherbautiefe sind optimal im Niedertemperaturbetrieb einsetzbar. Luftlenkung: Serienmäßig ist der Lufterhitzer TIP mit einreihiger Luftlenkjalousie ausgestattet. Wahlweise kann die Luft auch mit zweireihiger Luftlenkjalousie oder Luftverteiler geführt werden, die als Zubehör erhältlich sind. Ab Lager lieferbar: Vier verschiedene Baugrößen ab Lager lieferbar.
Die Geräte dienen zum dezentralen Beheizen von Hallen, Arbeitsstätten in Industrie und Gewerbe. Das Gerät muss innerhalb des zu behandelten Raums an das bauseitige Heizungssystem sowie das bauseitige Stromnetz angeschlossen werden.
Spezifikationen
Anschlussspannung
200
Schraubbefestigung
5.6
Wärmeabgabe
14,8 kW
Lüftertyp
Axial
Material Wärmetauscher
Aluminium/Kupfer
Anschluss
Außengewinde konisch (NPT)
dT Heizungsluft
5 K
Schalldruckniveau in 5 Meter Höhe
29 dB(A)
Einstellbare Induktion in der Abluft
Ja
Verstellbare Lamellen Abluftseite
Ja
Freie Abluft
Ja
Breite
740 mm
Höhe
700 mm
