Honeywell Sicherheitgruppe SG160SD-1/2AB AnspDruck 8 bar 1/2" VS m Druckmind

20111653387 #1
20111653387 #120111653387 #220111653387 #320111653387 #420111653387 #5
Artikelnummer
20111653387
Werksnummer
SG160SD-1/2AB
Bestell-Code
HBSG160SD15AB
Montagezeit (Bürgerle)
23 Min
Zolltarifnummer
84814090

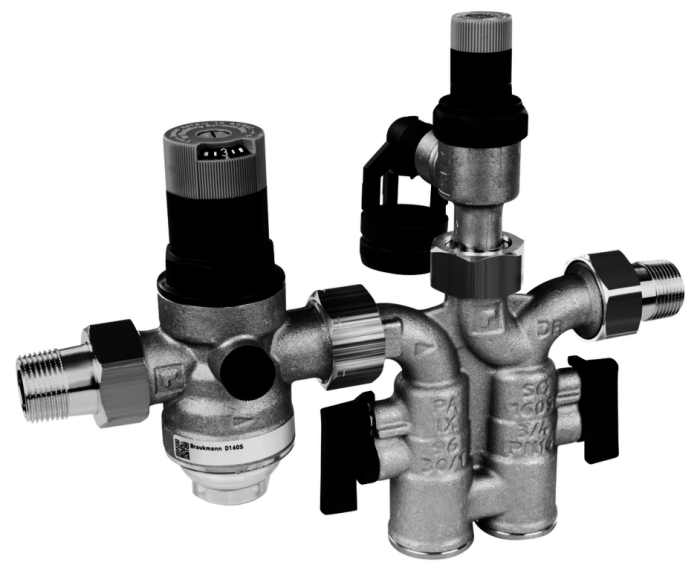

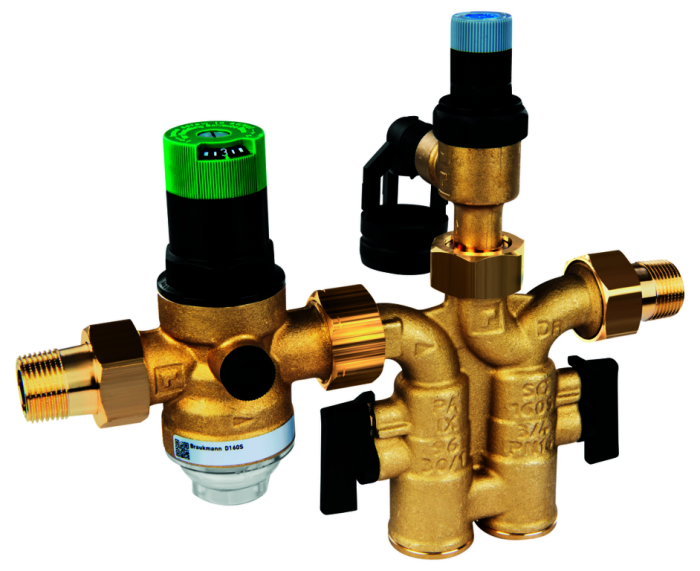

Resideo Sicherheitsgruppe SG160SD mit Druckminderer, Messing AB, 1/2 "

Unter welchem Suchbegriff hätten Sie diesen Artikel gesucht?
Ausgabe
1 Stück
Beschreibung
Allgemein
Vermarktungstext
Verwendungshinweis
Resideo Sicherheitsgruppe SG160SD
Für geschlossene Wassererwärmer nach DIN 1988 und DIN4807. Bestehend aus: Druckminderer, 2 Kugelabsperrventilen, Rückflussverhinderer, Prüf- und Entleerungsstopfen, Sicherheitsventil-Austauschsatz A152 und Ablauftrichter.
DIN-DVGW und TÜV geprüft.
Einbaulage: waagrecht oder senkrecht
Medium: Trinkwasser
Vordruck: 16 bar
Werkstoff des Gehäuses: Messing
Max. Boilerleistung: 75 kW
Druckstufe Artikel: PN 16
Max. Mediumtemperatur: 40 GradC
Hinterdruck: 1,5 bar - 6 bar
Ansprechdruck: 8 bar
Nennweite: 1/2 Zoll
Hinweis: Baugleich mit ehem. Honeywell Artikel
Fabrikat: Resideo
Typ: Braukmann
Spezifikationen
Ausführungsform
ohne Mischbatterie
Nenninnendurchmesser
1/2" (15)
Anschluss
Außengewinde
Max. Boilerleistung
75 kW
Rohraußendurchmesser alle Anschlüsse
15 mm
Austauschbare Umkehrklappe
Ja
Druckstufe Artikel
PN 16
Verschlusshahn
Ja
Mit Quetschset
Nein
Mit Kupplungen
Ja
Länge Anschluss 1
135 mm
Arbeitslänge Anschluss 1
11,5 mm
Länge Anschluss 2
135 mm
Arbeitslänge Anschluss 2
11,5 mm
Mit Siphon
Nein
Oberfläche
unbehandelt
Serie
SG160SD
Downloads und BauDocs

Alle

Angebot
Baustellenvorbereitung
Baustellenübergabe
DatenblattAdemco_4019837070854_rddb14485.pdf (1.2 MB)
InstallationshinweiseAdemco_4019837070854_rdma12031.pdf (2.5 MB)
UBA-PositivlisteAdemco_4019837070854_rdup14799.pdf (385 kB)
Fotorealistisches Farb-BildAdemco_4019837070854_rdb_13723w.jpg (81 kB)
Fotorealistisches Farb-BildAdemco_4019837070854_rdb_13724p.tif (6.3 MB)
Fotorealistisches Schwarz-Weiß-BildAdemco_4019837070854_rds_13725s.tif (2.3 MB)

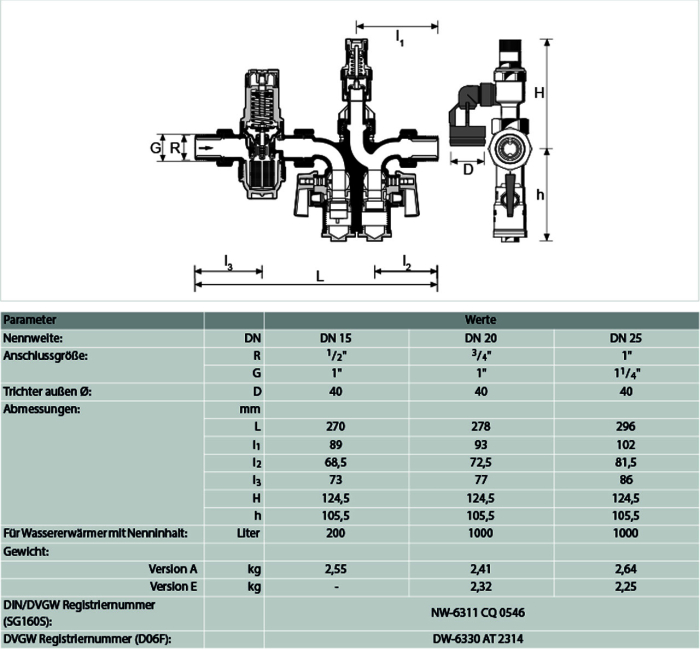

Vermaßte StrichzeichnungAdemco_4019837070854_rdv_14484.jpg (0.9 MB)
