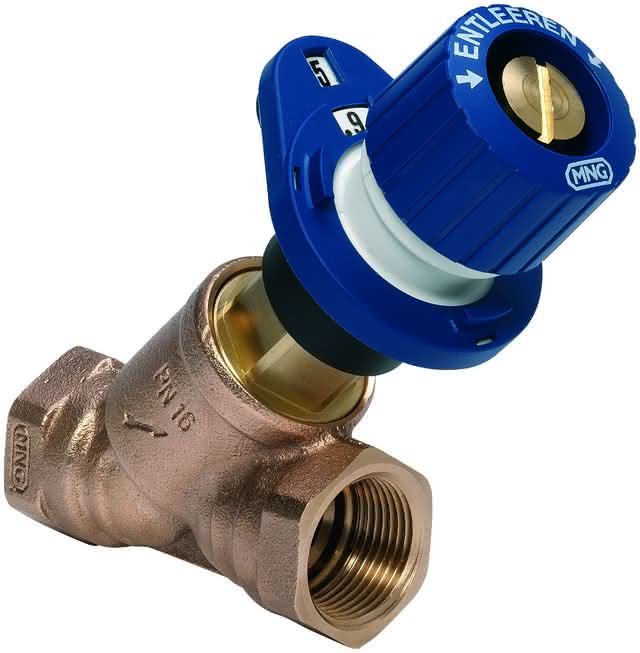

Honeywell Kombi-3-Plus Strangreguliervtl Rücklauf 11/2", V5010Y0040 (1 810057040)

55095002300 #1
55095002300 #155095002300 #2
Artikelnummer
55095002300
Werksnummer
V5010Y0040
Bestell-Code
MNGKOMBIR40
Montagezeit (Bürgerle)
32 Min
Zolltarifnummer
84818099

Resideo Strangregulierventil Kombi-3-Plus Messing, Muffe, DN 40

Unter welchem Suchbegriff hätten Sie diesen Artikel gesucht?
Ausgabe
1 Stück
Andere Ausführungen:
Oft zusammen gekauft
Honeywell Kombi-3-Plus Strangreguliervtl Rücklauf 11/4", V5010Y0032 (1 810057032)Honeywell Kombi-3-Plus Strangreguliervtl Rücklauf 11/4", V5010Y0032 (1 810057032)
Beschreibung
Allgemein
Vermarktungstext
Verwendungshinweis
Resideo Strangregulierventil Kombi-3-Plus
blau, für den Rücklauf, Gehäuse aus entzinkungsbeständigem Messing. Generelle Entleerung mittels Adapter über das Oberteil, nachträgliche Differenzdruckregelung durch auf das Oberteil montierten Membranregler (bis einschließlich DN 40) möglich, keine Anbauteile am Ventilgehäuse. Sichtbare Voreinstellungsanzeige bei verdecktem Voreinstellungsring, hohe Genauigkeit durch Einzeljustierung. Wartungsfreie Spindelabdichtung durch Doppel-O-Ring, PTFE-Sitzabdichtung. DN 10 - 20 Universalanschluss mit Muffengewinde nach DIN EN 10226-1 für Gewinderohr bzw. für Cu- und Präzisions-Stahlrohr 10 - 22 mm unter Verwendung von Klemmring und Druckschraube. DN 25 - 80 Anschluss mit Muffengewinde nach DIN EN 10226-1 für Gewinderohr. Für pH-Wert von 8 - 9,5.
Medium: Wasser oder Wasser-Glykolgemisch nach VDI 2035
Werkstoff des Gehäuses: Messing, entzinkungsbeständig
Kvs-Wert: 22
Mediumtemperatur: -20 GradC - 130 GradC
Nenndruck: PN 16
Ausführung: mit Innengewinde
Nennweite: DN 40
Hinweis: Baugleich mit ehem. Honeywell Artikel
Fabrikat: Resideo
Typ: Braukmann
Spezifikationen
Für warmes Trinkwasser geeignet
Nein
Mit Isolierung
Nein
Winkel der Spindel
45 °
Für Trinkwasser geeignet
Nein
Werkstoffgüte
Messing, entzinkungsbeständig (DZR)
Nenninnendurchmesser
DN 40
Rohraußendurchmesser
40 mm
Thermostatisch
Nein
Anschluss 1
Innengewinde Gas zylindrisch (BSPP)
Mit Kupplungsanschluss 1
Nein
Oberfläche
unbehandelt
Anschluss 2
Innengewinde Gas zylindrisch (BSPP)
Mit Kupplungsanschluss 2
Nein
Bedienhöhe
137 mm
Druckstufe Artikel
PN 16
Für Heizungswasser geeignet
Ja
Mit Thermometer
Nein
Kvs-Wert
22
Motorgesteuert
Nein
Länge Anschluss 1
60 mm
Länge Anschluss 2
60 mm
Mit Messanschluss
Nein
Mit Standanzeiger
Ja
Mit verlängerten Messnippeln
Nein
Mit Impulsleitungsanschluss
Nein
Mit Messnippel
Nein
KV-Wert
1,4
Mit Entleerventil
Ja
Handbedienung
Ja
Serie
V5010
Downloads und BauDocs

Alle

Angebot
Baustellenvorbereitung
Baustellenübergabe
DatenblattAdemco_4029289008657_rddb14605.pdf (3 MB)
InstallationshinweiseAdemco_4029289008657_rdma12533.pdf (1 MB)
Fotorealistisches Farb-BildAdemco_4029289008657_rdb_12593w.jpg (89 kB)
Fotorealistisches Farb-BildAdemco_4029289008657_rdb_12594p.tif (4.2 MB)
Fotorealistisches Schwarz-Weiß-BildAdemco_4029289008657_rds_12595s.tif (1.4 MB)

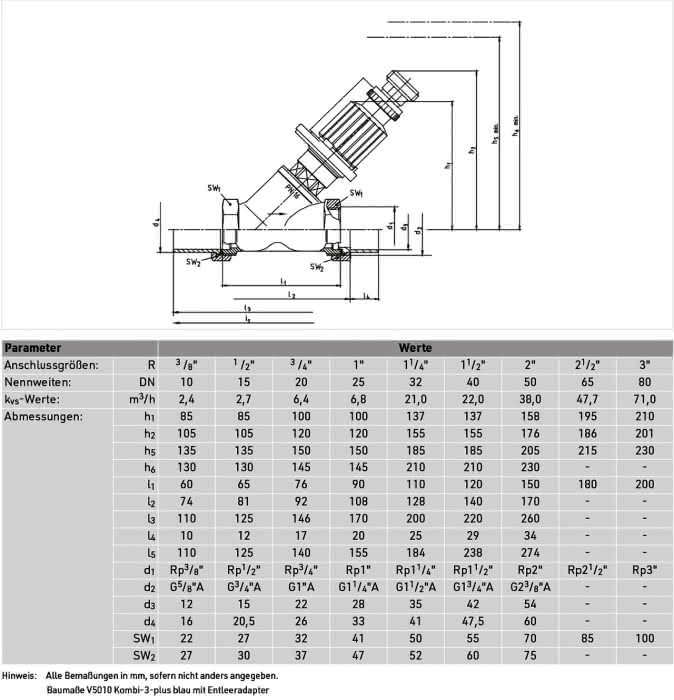

Vermaßte StrichzeichnungAdemco_4029289008657_rdv_14529.jpg (437 kB)
