Honeywell Kombi-3-Plus Strangabsperrvtl. für Vorlauf 3/4" V5000Y0020(1 800057020)

55095001600 #1
55095001600 #155095001600 #2
Artikelnummer
55095001600
Werksnummer
V5000Y0020
Bestell-Code
MNGKOMBIV20
Montagezeit (Bürgerle)
20 Min
Zolltarifnummer
84818099
Paketfähig
Ja

Resideo Strangabsperrventil Kombi-3-Plus Messing, Muffe, DN 20

Unter welchem Suchbegriff hätten Sie diesen Artikel gesucht?
Ausgabe
1 Stück
Andere Ausführungen:
Oft zusammen gekauft
Honeywell Kombi-3-Plus Strangreguliervtl Rücklauf 3/4", V5010Y0020 (1 810057020)Honeywell Kombi-3-Plus Strangreguliervtl Rücklauf 3/4", V5010Y0020 (1 810057020)
Honeywell Kombi-3-Plus Strangabsperrvtl für Vorlauf 1", V5000Y0025 (1 800057025)Honeywell Kombi-3-Plus Strangabsperrvtl für Vorlauf 1", V5000Y0025 (1 800057025)
Honeywell Kombi-3-Plus Strangreguliervtl Rücklauf 1", V5010Y0025 (1 810057025)Honeywell Kombi-3-Plus Strangreguliervtl Rücklauf 1", V5010Y0025 (1 810057025)
Beschreibung
Allgemein
Vermarktungstext
Verwendungshinweis

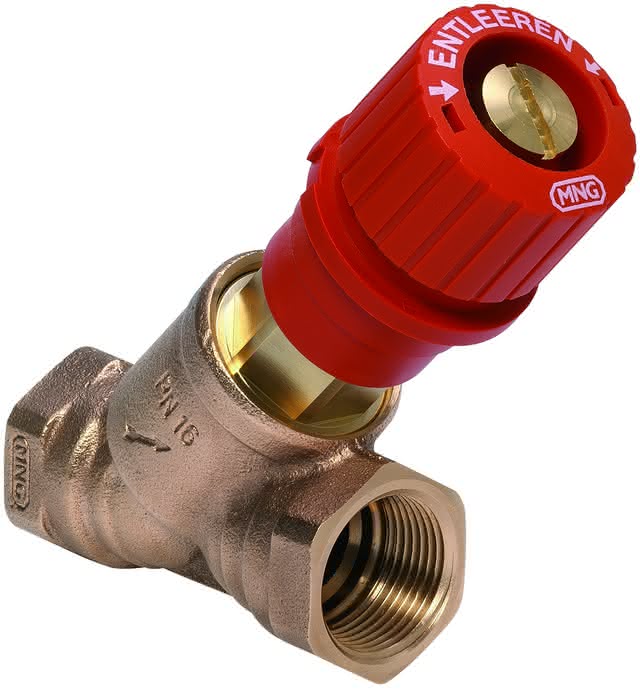

Resideo Strangabsperrventil Kombi-3-Plus
rot, für den Vorlauf, Gehäuse aus entzinkungsbeständigem Messing. Generelle Entleerung und Differenzdruckmessung mittels Adapter über das Oberteil, keine Anbauteile am Ventilgehäuse. Wartungsfreie Spindelabdichtung durch Doppel-O-Ring, PTFE-Sitzabdichtung. DN 10 - 20 Universalanschluss mit Muffengewinde nach DIN EN 10226-1 für Gewinderohr bzw. für Cu- und Präzisions-Stahlrohr 10 - 22 mm unter Verwendung von Klemmring und Druckschraube. DN 25 - 80 Anschluss mit Muffengewinde nach DIN EN 10226-1 für Gewinderohr. Für pH-Wert von 8 - 9,5.
Medium: Wasser oder Wasser-Glykolgemisch nach VDI 2035
Werkstoff des Gehäuses: Messing, entzinkungsbeständig
Kvs-Wert: 4,5
Mediumtemperatur: -20 GradC - 130 GradC
Nenndruck: PN 16
Ausführung: mit Innengewinde
Nennweite: DN 20
Hinweis: Baugleich mit ehem. Honeywell Artikel
Fabrikat: Resideo
Typ: Braukmann
Spezifikationen
Für warmes Trinkwasser geeignet
Nein
Mit Isolierung
Nein
Winkel der Spindel
45 °
Für Trinkwasser geeignet
Nein
Nenninnendurchmesser
DN 20
Rohraußendurchmesser
20 mm
Thermostatisch
Nein
Anschluss 1
Innengewinde Gas zylindrisch (BSPP)
Mit Kupplungsanschluss 1
Nein
Anschluss 2
Innengewinde Gas zylindrisch (BSPP)
Mit Kupplungsanschluss 2
Nein
Bedienhöhe
100 mm
Druckstufe Artikel
PN 16
Für Heizungswasser geeignet
Ja
Mit Thermometer
Nein
Kvs-Wert
4,5
Motorgesteuert
Nein
Länge Anschluss 1
38 mm
Länge Anschluss 2
38 mm
Mit Messanschluss
Ja
Mit Standanzeiger
Nein
Mit verlängerten Messnippeln
Nein
Mit Impulsleitungsanschluss
Ja
Mit Messnippel
Nein
Mit Entleerventil
Ja
Werkstoffgüte
Messing, entzinkungsbeständig (DZR)
Oberfläche
unbehandelt
Handbedienung
Ja
Serie
V5000
Downloads und BauDocs

Alle

Angebot
Baustellenvorbereitung
Baustellenübergabe
DatenblattAdemco_4029289008527_rddb14605.pdf (3 MB)
InstallationshinweiseAdemco_4029289008527_rdma12533.pdf (1 MB)
Fotorealistisches Farb-BildAdemco_4029289008527_rdb_12538w.jpg (93 kB)
Fotorealistisches Farb-BildAdemco_4029289008527_rdb_12539p.tif (4.5 MB)
Fotorealistisches Schwarz-Weiß-BildAdemco_4029289008527_rds_12540s.tif (1.5 MB)

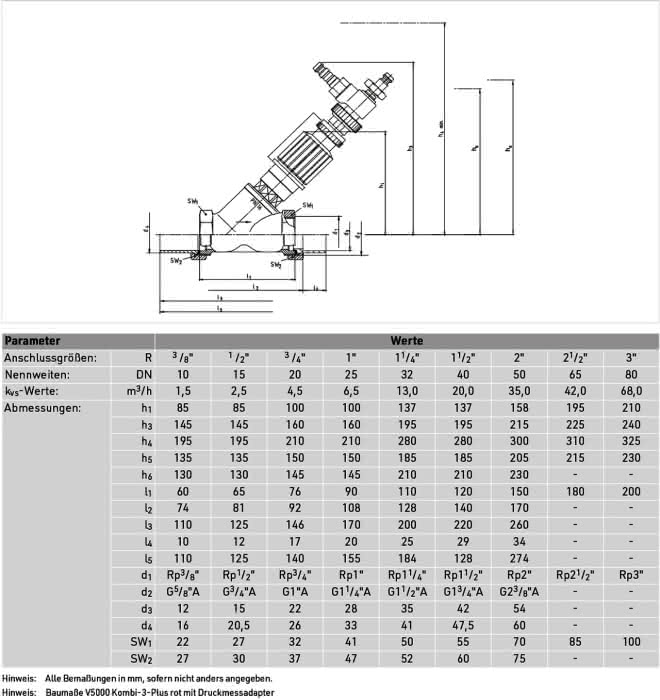

Vermaßte StrichzeichnungAdemco_4029289008527_rdv_13743.jpg (442 kB)
