SanitärArmaturenWaschtische
Hansgrohe Deutschland Vertriebs GmbH

HG 3-Loch Waschtischarm.Axor Citterio M Wand Fertigset lang chrom m.Hebelgriffen

11817800100 #1
11817800100 #111817800100 #211817800100 #311817800100 #411817800100 #5
Artikelnummer
11817800100
Werksnummer
34315000
Bestell-Code
HG34315
Modell
34315XXX
Zolltarifnummer
84818011

AXOR Citterio M 3-Loch Waschtischarmatur Unterputz für Wandmontage mit Auslauf 226 mm, Hebelgriffen und Rosetten, Chrom

Unter welchem Suchbegriff hätten Sie diesen Artikel gesucht?
Ausgabe
1 Stück
Beschreibung
Allgemein
Verwendungshinweis
besteht aus: 3-Loch Waschtischarmatur Unterputz für Wandmontage, Ablaufgarnitur
Ausladung: 226 mm
Griffvariante: Hebelgriff
Strahlart: Normalstrahl
maximale Durchflussmenge bei 3 bar: 5 l/min
Keramikventile heiß/kalt 90°
für Durchlauferhitzer geeignet
unverschließbare Ablaufgarnitur
Anschlussart: Grundkörper
Anschlussgröße: DN15
EU-Taxonomie: max. 6 l/min - wesentlicher Beitrag (SC) möglich
Spezifikationen
Niederdruckausführung
Nein
Akzentfarbe
sonstige
Anschlussmaß Zufuhr
sonstige
Grundfarbe
Chrom
Anschluss Vorlauf
sonstige
Temperaturbegrenzung
Nein
Oberflächenbehandlung
poliert
Mittenabstand
0 mm
Mundstück Wasserhahn
Strahlregler
Ausführung Ablauf
sonstige
Aufbauhöhe Unterkante Hahnauslass
0 mm
Mit Absperrventil für Anschluss externer Geräte
Nein
Vorsprung Ablauf
226 mm
Mit Kupplungen
Nein
Volumenstromklasse
A
Mit Rosetten/Abdeckplatte
Ja
Aufbauhöhe gesamt
93 mm
Oberfläche
verchromt
Modeltyp
34315XXX
Serie
AXOR Citterio M
Downloads und BauDocs

Alle

Angebot
Baustellenvorbereitung
Baustellenübergabe
DatenblattHansgrohe_4011097559629_34315000.pdf (1.7 MB)
InstallationshinweiseHansgrohe_4011097559629_argh0205_pdf.pdf (1.9 MB)
InstallationshinweiseHansgrohe_4011097559629_argh0492_pdf.pdf (2.4 MB)
ZulassungHansgrohe_4011097559629_zul_9600018153_00_iz1_pdf.pdf (709 kB)
PflegeanleitungHansgrohe_4011097559629_Reinigungsempfehlung_Hansgrohe.pdf (251 kB)
UBA-PositivlisteHansgrohe_4011097559629_zul_9600027945_00_iz1_pdf.pdf (712 kB)
Fotorealistisches Farb-BildHansgrohe_4011097559629_apb01966_tif.jpg (103 kB)
Fotorealistisches Farb-BildHansgrohe_4011097559629_apb01966_tif.tif (2.7 MB)
Fotorealistisches Farb-BildHansgrohe_4011097559629_apr12139_tif.jpg (445 kB)
Fotorealistisches Farb-BildHansgrohe_4011097559629_apr12139_tif.tif (12.5 MB)
Vermaßte StrichzeichnungHansgrohe_4011097559629_amb00972_tif.jpg (47 kB)
Milieubild, BadszeneHansgrohe_4011097559629_aad00369_tif.jpg (2.2 MB)
CAD 3D-DatenHansgrohe_4011097559629_ppr_1000112661_a0_ppr_2_stp.stp (2.2 MB)
CAD 3D-DatenHansgrohe_4011097559629_acb00811_dwg.dwg (276 kB)
CAD 3D-DatenHansgrohe_4011097559629_acb00845_dwg.dwg (471 kB)
CAD 3D-DatenHansgrohe_4011097559629_acb50811_dxf.dwg (196 Byte)
Montageanleitunghgma_argh0205_pdf.pdf (4 MB)
Montageanleitunghgma_argh0205_pdf.pdf (4 MB)
Montageanleitunghgma_argh0492_pdf.pdf (2.54 MB)
Montageanleitunghgma_argh0492_pdf.pdf (2.54 MB)
Zusatzdokumente UBAzul_9600023429_00_iz1_2_pdf.pdf (216.86 kB)
Zusatzdokumente UBAzul_9600023429_00_iz1_3_pdf.pdf (225.13 kB)
Zusatzdokumente UBAzul_9600023429_00_iz1_4_pdf.pdf (33.18 kB)
Zusatzdokumente UBAzul_9600023429_00_iz1_5_pdf.pdf (217.21 kB)
Zusatzdokumente UBAzul_9600023429_00_iz1_6_pdf.pdf (225.51 kB)
Zusatzdokumente UBAzul_9600023429_00_iz1_pdf.pdf (32.71 kB)

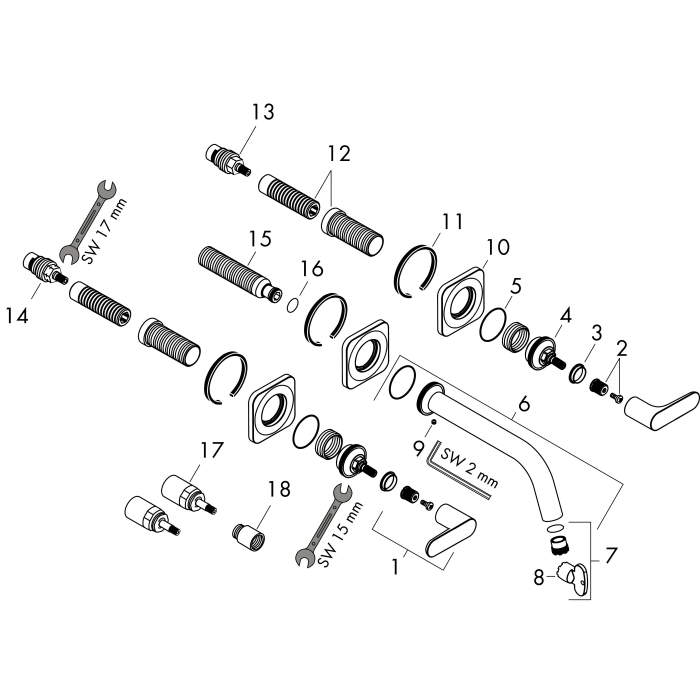

Ersatzteile
Serie AXOR Citterio M
