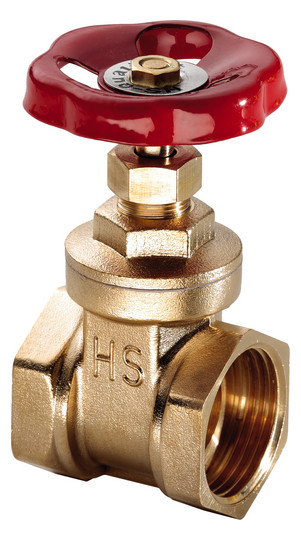

HZA Mess Muffenschieber 11/4"
Artikelnummer
99903085375
Werksnummer
81100032
Bestell-Code
HS81100032
Zolltarifnummer
84818039
Heizungsarmaturen Messing Muffeschieber 11/4"
Beschreibung
Muffenabsperrschieber, normal-Modell, Gehäuse Messing MS 58, voller Durchgang, beidseitig Innengewinde, PN 16, 11/4"
Die Armatur ist für folgende Parameter ausgelegt: Medien: Kalt- und Warmwasser, Wasser-Glykolgemische, Flüssigkeiten, die die Armaturen chemisch und mechanisch nicht angreifen, andere Medien auf Anfrage. Anwendungen: Heizungsanlagen, allgemeine industrielle Anwendungen
Kein Verwendungshinweis notwendig.
Spezifikationen
Befestigung selbstklebend
25.306
Mit Ablaufventil
Nein
Werkstoff des Gehäuses
Messing
Nenninnendurchmesser
1 1/4" (32)
Oberfläche
unbehandelt
Rohraußendurchmesser alle Anschlüsse
40 mm
Bedienung
Handrad
Mit Kupplungsanschluss 1
Nein
Mit Kupplungsanschluss 2
Nein
Anschluss 1
Innengewinde Gas zylindrisch (BSPP)
Druckstufe Artikel
PN 16
Spindel und/oder Handrad ansteigend
Nein
Max. Druckunterschied bei 20 °C
16 bar
Dichtung
sonstige
Anschluss 2
Innengewinde Gas zylindrisch (BSPP)
FM-Prüfung
Nein
UL-Prüfung
Nein
ULC-Farbe
Nein
LPCB-Prüfung
Nein
Arbeitslänge Anschluss 1
9,5 mm
Mit Standanzeiger
Nein
Arbeitslänge Anschluss 2
9,5 mm
Kopfstücktyp
geschraubt
Länge Handgriff/Durchmesser Handrad
59 mm
Höhe Handgriff/ Handrad
12 mm
Länge Anschluss 1
12,5 mm
Länge Anschluss 2
12,5 mm
