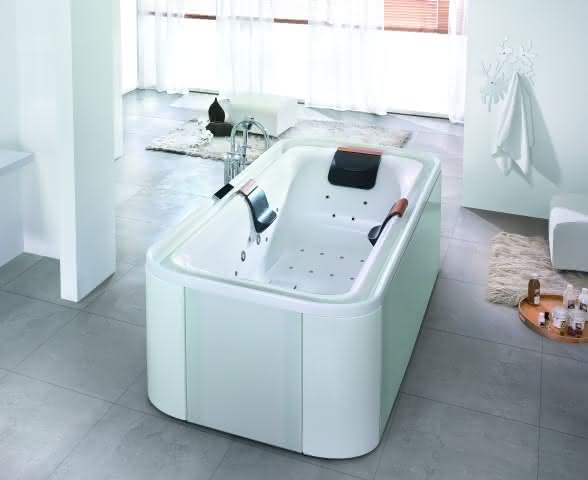

HO WP Ergo+ 6436&Kombi-System Weiß/verchromt

Whirlsystem Ergo+ Ausstattung:
• je nach Modell 6–14 verchromte Whirldüsen (Anordnung variabel)
• je nach Modell 4–8 Whirldüsen im Rückenbereich (Anordnung variabel)
• bei Ovalwanne und Quadrat weitere Whirldüsen im Fußbereich
• 17–29 im Boden eingelassene Airdüsen mit Warmluft (Eintrittstemperatur 40°C)
• Fernbedienung, zusätzlich kapazitive Wannenrandtastatur
• +/- Regulierung und Intervall-Schaltungen
• Ozonisierung (Luftsanierung, Entkeimung)
• Zuschaltbare Gebläseluftbeimischung
• optimale Hygiene durch halbautomatische Systemdesinfektion
• Restwasserentleerung
• Trockenlaufschutz und vollautomatische Nachtrocknung
• exklusives Zubehör, z.B. InvisibleSound, Vitalstation, Lichtpaket mit 2 bzw. 4 LED und LED-Rinnenbeleuchtung mit automatischem Farblichtwechsler, E-Heizung

Aufstellung/Montage:
Wanne aufstellen und mittels der höhenverstellbaren Kunststoff-Gestellfüße waagerecht ausrichten. Fuß mit flacher Kontermutter sichern. Zur Schalldämmung (Vermeidung von Körperschallbrücken zur Wand) ein
handelsübliches Wandanschlussprofil (Artikel-Nr. 6915, erforderliches Zubehör) verwenden. Bei Modellen, die für eine Wandanbindung vorgesehen sind, ist
eine Wannenrandauflage erforderlich (erforderliches Zubehör: Wannenanker, Artikel-Nr. 690401, gemäß der dort beiliegenden Montageanweisung montieren). Bei der Montage darauf achten, dass die Verkleidung den
Wannenrand unterstützt!

„Hoesch Combi-Plus“ (Sonderzubehör)
(Wanneneinlauf mit Spezial Ab-/Überlaufarmatur)
Für die Montage ist ein zusätzlicher Rohrunterbrecher erforderlich. Der Wasseranschluss ist gemäß der dort beiliegenden Montageanweisung durchzuführen.

Wasserinstallation
Die Wasser- und Abwasserinstallation ist jeweils nach den
örtlichen Vorschriften durchzuführen. Beim Anschluss an die Trinkwasserinstallation muss bauseitig oder vom Anwender eine den nationalen Anforderungen entsprechende Sicherungseinrichtung vorgeschaltet werden.

Elektro-Installation
Hoesch Whirlwannen sind für den privaten Hausgebrauch
und Hotels ausgelegt und entsprechen den einschlägigen
DIN/EN-Vorschriften. Ausgenommen ist eine Verwendung im medizinischen Bereich.

Hinweis: Sämtliche Elektro-Arbeiten müssen durch
Fachelektriker gem. der geltenden DIN/EN, typischen Landesvorschriften und örtlichen Stromvorschriften durchgeführt werden!
Das Whirlwannen-System ist ausgelegt für eine
Wechselspannung 230 V~AC, 50/60 Hz, 2kW. Die Whirlanlage
ist durch eine separate Stromkreiszuleitung elektrisch zu
versorgen und entsprechend der Nennleistungsaufnahme
mit 10 A abzusichern, gemäß dem Typenschild. Weitere
Verbraucher dürfen nicht abgezweigt werden. Gemäß den
geltenden Bestimmungen müssen Whirlpoolbäder als
elektrische Geräte der Klasse I ständig über einen zweipoligen Trennschalter an das elektrische System angeschlossen werden. Aus Sicherheitsgründen darf der Anschluss des Badewannenanschlusskabels an das Stromnetz nur mit einem elektrischen Anschlussstecker erfolgen, der durch einen Überstromausschalter und einen Differentialschutzschalter (RCD-Gerät) mit einer nominellen Spannung von 30 mA gesichert ist. Dadurch wird an allen Polen die Installation vom Stromnetz getrennt, wobei die Kontakte mindestens 3 mm weit geöffnet sein müssen. Das RCD-Gerät muss mindestens einmal monatlich überprüft werden. Es wird empfohlen, bei Nichtbenutzung des Whirlsystems die Verbindung der Whirlanlage zum
Stromnetz durch den Haupt-/FI-Schalter zu unterbrechen. Der Mindestquerschnitt des Badewannenanschlusskabels beträgt 3 x 1,5 mm² (Länge L = 1,8 m). Bei Badewannen, die mit einem E-Heizer (2kW) ausgerüstet sind, sollte ein Anschlusskabel mit einem Querschnitt von 3 x 2,5 mm² (Länge L = 2,0 m) verwendet werden. Ein fester Stromanschluss der Badewanne sollte in Zone I vorbereitet werden (die Einheit befi ndet sich unter der Wanne).
Außerdem sollte ein Ausgleichsanschluss zur Verfügung stehen. Eine markierte Klemmvorrichtung wird an der Badewanne angebracht, an die ein Ausgleichskabel angeschlossen werden sollte 4mm². Der bauseitige Anschluss hat über die fest zu installierende Feuchtraumverteilerdose (IP 65, mindestens 30 cm über dem Fußboden im Bereich unter der Wanne) zu erfolgen. Bei der Installation einer Badewanne ist auf die Teile zu achten, die aktive Elemente beinhalten (mit Ausnahme von Elementen mit einer sicheren Niedrigspannung, d. h. mit einer maximalen Spannung von 12 V), da diese für Personen, die sich in der Badewanne befinden, nicht zugänglich sein dürfen. Der Umstand, dass die Badewanne einen Stromanschluss besitzt, muss in der Garantiekarte mit der Unterschrift und dem Stempel der autorisierten Person vermerkt werden. Die Karte dient als Nachweis der Gültigkeit der Garantie.

Zertifikate und Normen:
EN 60335-1+A1+A2+A11+A12+A13
EN 60335-2-60+A1+A2+A11+A12
EN 62233
EN 12764+A1
EN 55014-1
EN 55014-2+A1+A2
EN 61000-3-2+A1+A2
EN 61000-3-3
