SanitärArmaturenWaschtische
Hansgrohe Deutschland Vertriebs GmbH

HG Waschtischmischer 70 Vernis Blend o. Ablaufgarnitur MSW. PHASEOUT

99901281103 #1
99901281103 #199901281103 #299901281103 #399901281103 #4
Artikelnummer
99901281103
Werksnummer
71558670
Bestell-Code
HG71558670
Modell
71558XXX
Montagezeit (Bürgerle)
30 Min
Zolltarifnummer
84818011

hansgrohe Vernis Blend Einhebel-Waschtischmischer 70 ohne Ablaufgarnitur, Mattschwarz, PHASEOUT

Unter welchem Suchbegriff hätten Sie diesen Artikel gesucht?
Ausgabe
1 Stück
Oft zusammen gekauft
sanibel-Design-Eckventil rund selbst- dichtend DN 15 (1/2") schwarzsanibel-Design-Eckventil rund selbst- dichtend DN 15 (1/2") schwarz
GE Sigma20 BetPl., rund, 2-Mengen-Sp. weiß glänzend / weiß mattGE Sigma20 BetPl., rund, 2-Mengen-Sp. weiß glänzend / weiß matt
sanibel-Universal-Designsiphon rund DN 32 (11/4") schwarzsanibel-Universal-Designsiphon rund DN 32 (11/4") schwarz
Beschreibung
Allgemein
Verwendungshinweis
ComfortZone: 70
Ausladung: 89 mm
Auslaufhöhe: 71 mm
Griffvariante: Hebelgriff
Strahlart: Normalstrahl
schwenkbarer Strahlformer
maximale Durchflussmenge bei 3 bar: 5 l/min
Keramikmischsystem
Temperaturbegrenzung einstellbar
für Durchlauferhitzer geeignet
Anschlussart: G 3/8 Anschlussschläuche
Anschlussgröße: DN15
EU-Taxonomie: max. 6 l/min - wesentlicher Beitrag (SC) möglich
Spezifikationen
Anzahl der Armaturenlöcher
1-löchig
Niederdruckausführung
Nein
Akzentfarbe
sonstige
Anschlussmaß Zufuhr
3/8" (10)
Grundfarbe
schwarz
Anschluss Vorlauf
sonstige
Temperaturbegrenzung
Ja
Oberfläche
sonstige
Mittenabstand
0 mm
Mundstück Wasserhahn
Strahlregler
Ausführung Ablauf
sonstige
Aufbauhöhe Unterkante Hahnauslass
70 mm
Mit Absperrventil für Anschluss externer Geräte
Nein
Vorsprung Ablauf
89 mm
Mit Kupplungen
Nein
Volumenstromklasse
ohne
Mit Rosetten/Abdeckplatte
Nein
Aufbauhöhe gesamt
126 mm
Modeltyp
71558XXX
Serie
Vernis Blend
Downloads und BauDocs

Alle

Angebot
Baustellenvorbereitung
Baustellenübergabe
DatenblattHansgrohe_4059625326169_71558670.pdf (1.4 MB)
InstallationshinweiseHansgrohe_4059625326169_hrgh2087_pdf.pdf (529 kB)
ZulassungHansgrohe_4059625326169_zul_9600011814_00_iz1_pdf.pdf (559 kB)
ZulassungHansgrohe_4059625326169_zul_9600014510_00_iz1_pdf.pdf (132 kB)
UBA-PositivlisteHansgrohe_4059625326169_zul_9600027945_00_iz1_pdf.pdf (712 kB)
Fotorealistisches Farb-BildHansgrohe_4059625326169_hpr03098_tif.jpg (386 kB)
Fotorealistisches Farb-BildHansgrohe_4059625326169_hpr03098_tif.tif (3.9 MB)

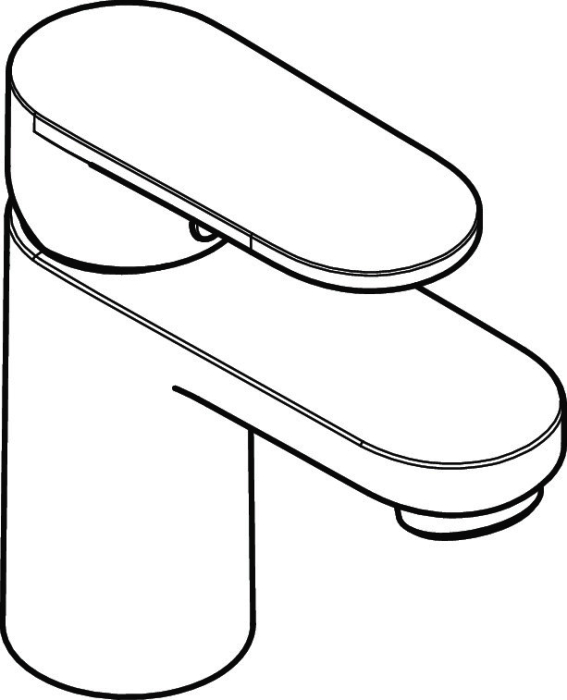

Unvermaßte StrichzeichnungHansgrohe_4059625326169_hzg02619_eps.jpg (50 kB)

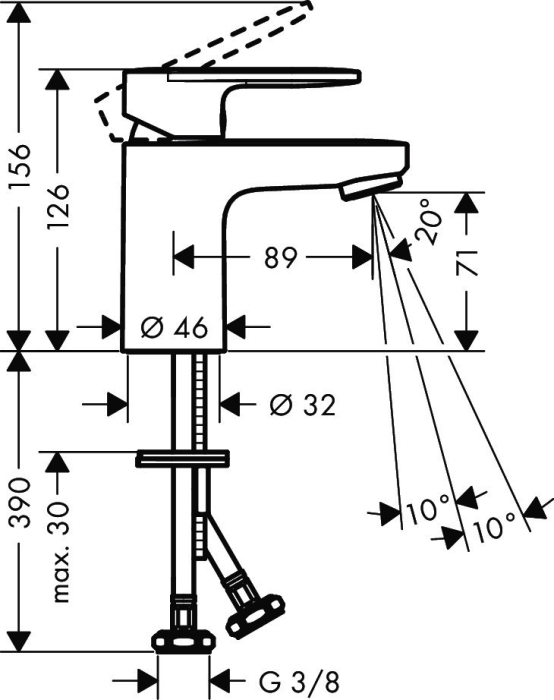

Vermaßte StrichzeichnungHansgrohe_4059625326169_hmg02388_eps.jpg (80 kB)
CAD 3D-DatenHansgrohe_4059625326169_ppa_1000144492_a0_ppa_2_stp.stp (3 MB)
CAD 3D-DatenHansgrohe_4059625326169_sanitary_taps-mixers_hansgrohe_71558xxx-vernis-blend-single-lever-basin-mixer-70-without-waste-set_dwg.dwg (0.9 MB)
CAD 3D-DatenHansgrohe_4059625326169_sanitary_taps-mixers_hansgrohe_71558xxx-vernis-blend-single-lever-basin_3ds.3ds (174 kB)
CAD 3D-DatenHansgrohe_4059625326169_sanitary_taps-mixers_hansgrohe_71558xxx-vernis-blend-single-lever-basin_fbx.fbx (233 kB)
CAD 3D-DatenHansgrohe_4059625326169_sanitary_taps-mixers_hansgrohe_71558xxx-vernis-blend-single-lever-basin_gsm.gsm (1.5 MB)
CAD 3D-DatenHansgrohe_4059625326169_sanitary_taps-mixers_hansgrohe_71558xxx-vernis-blend-single-lever-basin_ifc.ifc (1.1 MB)
CAD 3D-DatenHansgrohe_4059625326169_sanitary_taps-mixers_hansgrohe_71558xxx-vernis-blend-single-lever-basin_skp.skp (0.9 MB)
CAD 3D-DatenHansgrohe_4059625326169_sanitary_taps-mixers_hansgrohe_71558xxx-vernis-blend-single-lever-basin_stl.stl (243 kB)
CAD 3D-DatenHansgrohe_4059625326169_sanitary_taps-mixers_hansgrohe_71558xxx-vernis-blend-single-lever-basin_zip.zip (149 kB)
Zusatzdokumente UBAzul_9600023429_00_iz1_2_pdf.pdf (216.86 kB)
Zusatzdokumente UBAzul_9600023429_00_iz1_3_pdf.pdf (225.13 kB)
Zusatzdokumente UBAzul_9600023429_00_iz1_4_pdf.pdf (33.18 kB)
Zusatzdokumente UBAzul_9600023429_00_iz1_5_pdf.pdf (217.21 kB)
Zusatzdokumente UBAzul_9600023429_00_iz1_6_pdf.pdf (225.51 kB)
Zusatzdokumente UBAzul_9600023429_00_iz1_pdf.pdf (32.71 kB)

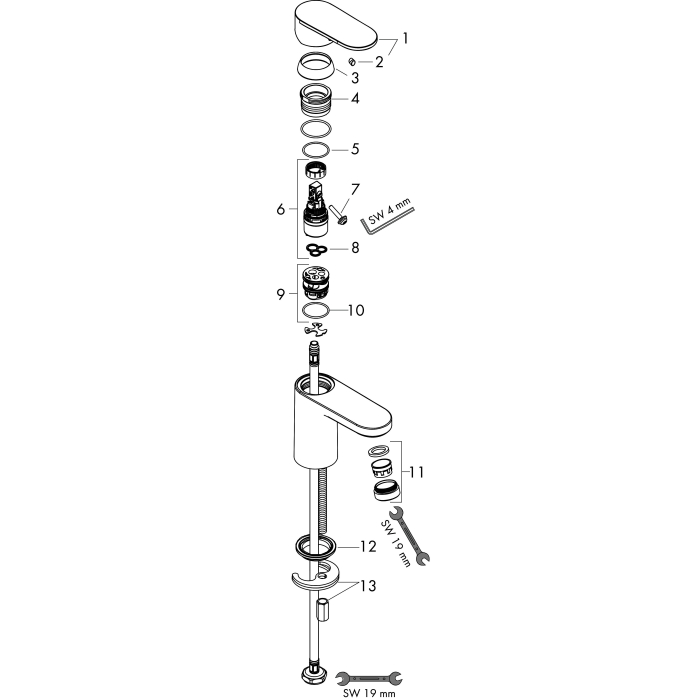

Ersatzteile
HG Griffstopfen
HG Griffstopfen
Artikelnummer
99900175422
Werksnummer
96338000
Lieferzeit auf Anfrage
Oft zusammen gekauft
Serie Vernis Blend
