HG Waschtischmischer 190 Vernis Blend Metall Ablauf chrom

99901279960 #1
99901279960 #199901279960 #299901279960 #399901279960 #499901279960 #599901279960 #699901279960 #799901279960 #899901279960 #9
Artikelnummer
99901279960
Werksnummer
71581000
Bestell-Code
HG71581000
Modell
71581XXX
Montagezeit (Bürgerle)
45 Min
Zolltarifnummer
84818011

hansgrohe Vernis Blend Einhebel-Waschtischmischer 190 mit Metall Zugstangen-Ablaufgarnitur, Chrom

Unter welchem Suchbegriff hätten Sie diesen Artikel gesucht?
Ausgabe
1 Stück
Oft zusammen gekauft
sanibel-Flex.-Schlauch Edelstahlumf. DN8 TW 3/8" Quetschv. x 3/8"IG 300 mm langsanibel-Flex.-Schlauch Edelstahlumf. DN8 TW 3/8" Quetschv. x 3/8"IG 300 mm lang
HG Waschtischmischer 100 Vernis Blend Metall Ablauf chromHG Waschtischmischer 100 Vernis Blend Metall Ablauf chrom
Beschreibung
Allgemein
Verwendungshinweis
besteht aus: Einhebel-Waschtischmischer, Ablaufgarnitur
ComfortZone: 190
Ausladung: 169 mm
Auslaufhöhe: 190 mm
Griffvariante: Hebelgriff
Strahlart: Normalstrahl
schwenkbarer Strahlformer
maximale Durchflussmenge bei 3 bar: 5 l/min
Keramikmischsystem
für Durchlauferhitzer geeignet
Zugstangen-Ablaufgarnitur G 11/4
Material Ablaufgarnitur: Metall
Anschlussart: G 3/8 Anschlussschläuche
Anschlussgröße: DN15
EU-Taxonomie: max. 6 l/min - wesentlicher Beitrag (SC) möglich
Spezifikationen
Anzahl der Armaturenlöcher
1-löchig
Niederdruckausführung
Nein
Akzentfarbe
sonstige
Anschlussmaß Zufuhr
3/8" (10)
Grundfarbe
Chrom
Anschluss Vorlauf
sonstige
Temperaturbegrenzung
Nein
Oberflächenbehandlung
poliert
Mittenabstand
0 mm
Mundstück Wasserhahn
Strahlregler
Ausführung Ablauf
sonstige
Aufbauhöhe Unterkante Hahnauslass
190 mm
Mit Absperrventil für Anschluss externer Geräte
Nein
Vorsprung Ablauf
169 mm
Mit Kupplungen
Nein
Volumenstromklasse
ohne
Mit Rosetten/Abdeckplatte
Nein
Aufbauhöhe gesamt
284 mm
Oberfläche
verchromt
Modeltyp
71581XXX
Serie
Vernis Blend
Downloads und BauDocs

Alle

Angebot
Baustellenvorbereitung
Baustellenübergabe
DatenblattHansgrohe_4059625316146_71581000.pdf (867 kB)
InstallationshinweiseHansgrohe_4059625316146_hrgh2239_pdf.pdf (505 kB)
ZulassungHansgrohe_4059625316146_zul_9600011924_00_iz1_pdf.pdf (525 kB)
ZulassungHansgrohe_4059625316146_zul_9600014510_00_iz1_pdf.pdf (132 kB)
UBA-PositivlisteHansgrohe_4059625316146_zul_9600027945_00_iz1_pdf.pdf (712 kB)

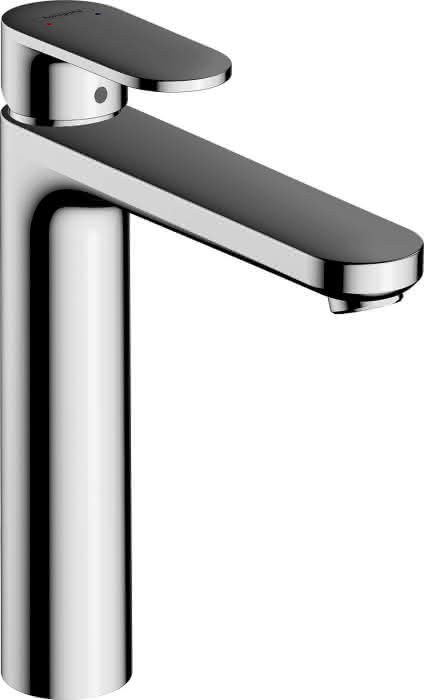

Fotorealistisches Farb-BildHansgrohe_4059625316146_hpr03697_tif.jpg (90 kB)
Fotorealistisches Farb-BildHansgrohe_4059625316146_hpr03697_tif.tif (3 MB)

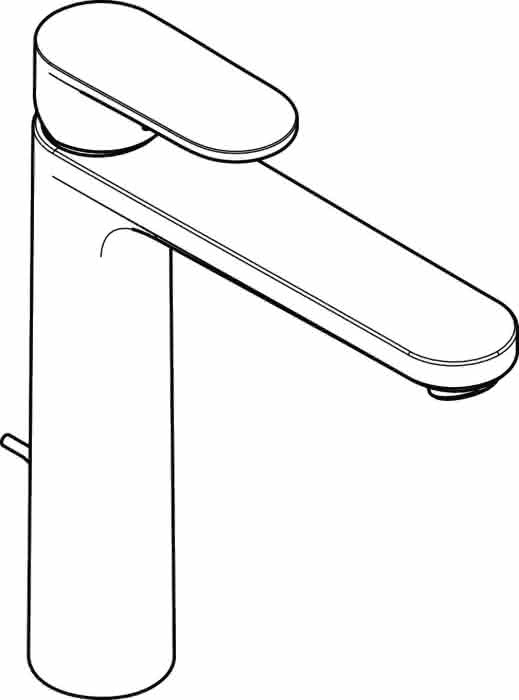

Unvermaßte StrichzeichnungHansgrohe_4059625316146_hzg02111_eps.jpg (84 kB)

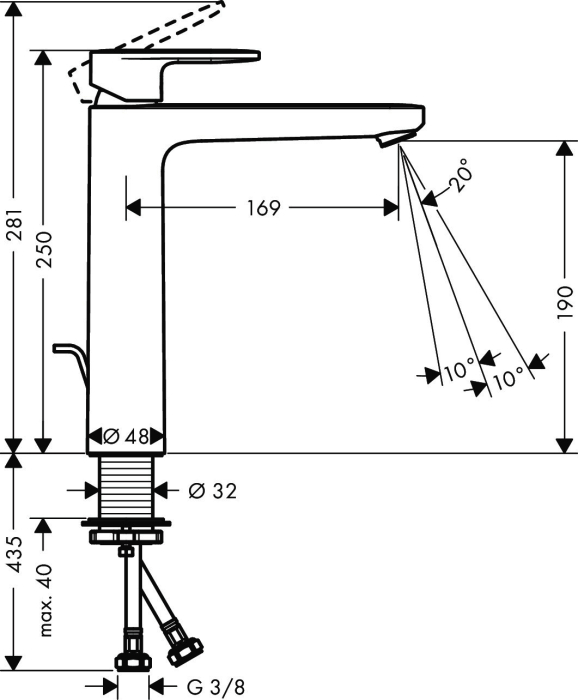

Vermaßte StrichzeichnungHansgrohe_4059625316146_hmg02387_eps.jpg (105 kB)

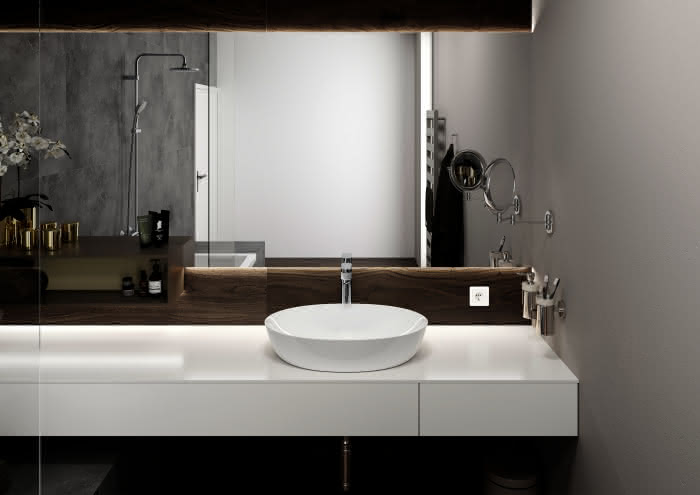

Milieubild, BadszeneHansgrohe_4059625316146_har02772_tif.jpg (1.4 MB)

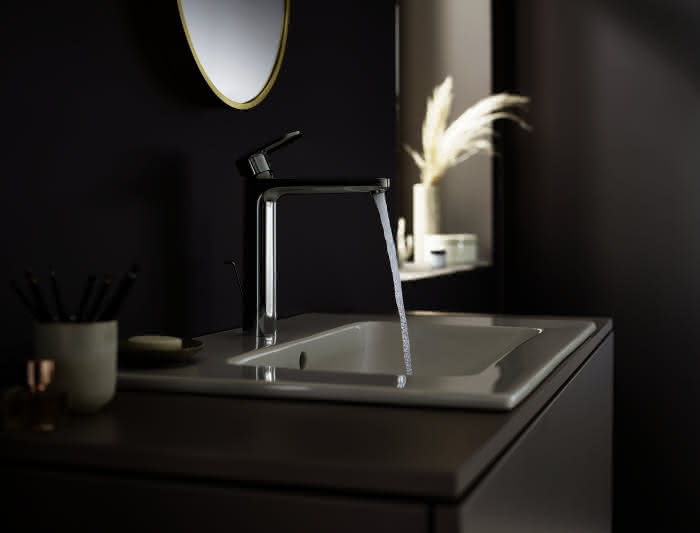

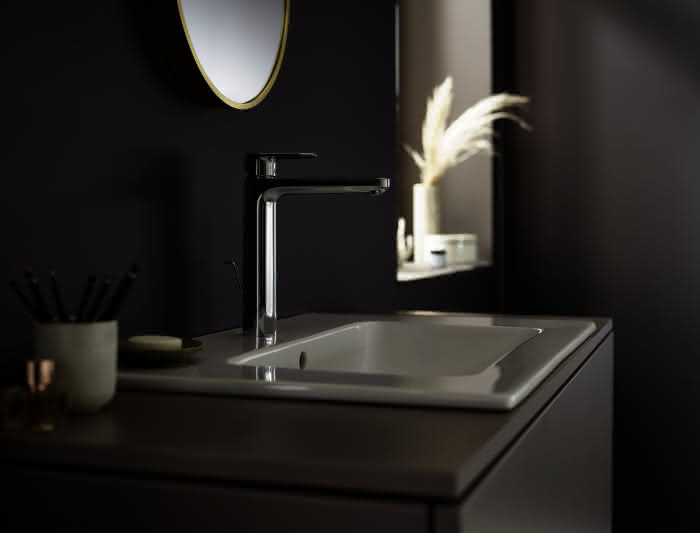

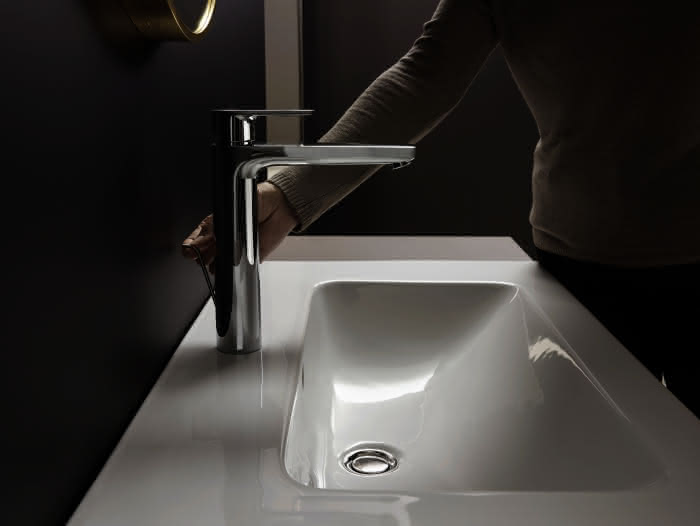

Detailbild/-ansichtHansgrohe_4059625316146_har04944_tif.jpg (0.9 MB)
Detailbild/-ansichtHansgrohe_4059625316146_har04945_tif.jpg (0.9 MB)
Detailbild/-ansichtHansgrohe_4059625316146_har04969_tif.jpg (1.3 MB)
Detailbild/-ansichtHansgrohe_4059625316146_har04989_tif.jpg (1.4 MB)
CAD 3D-DatenHansgrohe_4059625316146_ppa_1000144523_a1_ppa_2_stp.stp (3.1 MB)
CAD 3D-DatenHansgrohe_4059625316146_sanitary_taps-mixers_hansgrohe_71581xxx-vernis-blend-single-lever-basin_3ds.3ds (71 kB)
CAD 3D-DatenHansgrohe_4059625316146_sanitary_taps-mixers_hansgrohe_71581xxx-vernis-blend-single-lever-basin_dwg.dwg (678 kB)
CAD 3D-DatenHansgrohe_4059625316146_sanitary_taps-mixers_hansgrohe_71581xxx-vernis-blend-single-lever-basin_fbx.fbx (120 kB)
CAD 3D-DatenHansgrohe_4059625316146_sanitary_taps-mixers_hansgrohe_71581xxx-vernis-blend-single-lever-basin_gsm.gsm (1 MB)
CAD 3D-DatenHansgrohe_4059625316146_sanitary_taps-mixers_hansgrohe_71581xxx-vernis-blend-single-lever-basin_ifc.ifc (519 kB)
CAD 3D-DatenHansgrohe_4059625316146_sanitary_taps-mixers_hansgrohe_71581xxx-vernis-blend-single-lever-basin_rfa.rfa (1.4 MB)
CAD 3D-DatenHansgrohe_4059625316146_sanitary_taps-mixers_hansgrohe_71581xxx-vernis-blend-single-lever-basin_skp.skp (593 kB)
CAD 3D-DatenHansgrohe_4059625316146_sanitary_taps-mixers_hansgrohe_71581xxx-vernis-blend-single-lever-basin_stl.stl (152 kB)
CAD 3D-DatenHansgrohe_4059625316146_sanitary_taps-mixers_hansgrohe_71581xxx-vernis-blend-single-lever-basin_zip.zip (71 kB)
Zusatzdokumente UBAzul_9600023429_00_iz1_2_pdf.pdf (216.86 kB)
Zusatzdokumente UBAzul_9600023429_00_iz1_3_pdf.pdf (225.13 kB)
Zusatzdokumente UBAzul_9600023429_00_iz1_4_pdf.pdf (33.18 kB)
Zusatzdokumente UBAzul_9600023429_00_iz1_5_pdf.pdf (217.21 kB)
Zusatzdokumente UBAzul_9600023429_00_iz1_6_pdf.pdf (225.51 kB)
Zusatzdokumente UBAzul_9600023429_00_iz1_pdf.pdf (32.71 kB)
