SanitärBrausen & DuschsystemeWandanschlussbögen
Hansgrohe Deutschland Vertriebs GmbH

HG Wandanschluss FixFit Fine Q mit Rückflussverhinderer MSW

99902857529 #1
99902857529 #199902857529 #299902857529 #399902857529 #499902857529 #599902857529 #699902857529 #799902857529 #8
Artikelnummer
99902857529
Werksnummer
28884670
Bestell-Code
HG28884670
Modell
28884XXX
Zolltarifnummer
84813099

hansgrohe FixFit Fine Q Wandanschluss mit Rückflussverhinderer, Mattschwarz

Unter welchem Suchbegriff hätten Sie diesen Artikel gesucht?
Ausgabe
1 Stück
Beschreibung
Allgemein
Verwendungshinweis
maximale Durchflussmenge bei 3 bar: 25 l/min
Anschlusswinkel aus Metall
Material Rosette: Metall
Rückflussverhinderer
Anschlussart: G ½
schlankes, minimalistisches Design
Spezifikationen
Gewindeanschluss
Nein
Länge
40
Mit Rückstromsicherung
1
Grundfarbe
schwarz
Mit Halterung
Nein
Abmessung Gewindesanschluss (Inch)
1/2"
Für Duschkopf
Nein
Für Duschschlauch
Nein
Rosettengröße
65 mm
Mit Gelenk
Nein
Gewindeanschluss
Außengewinde
Länge
40 mm
Mit Rückstromsicherung
Ja
Mit Rosette
Ja
Modeltyp
28884XXX
Serie
FixFit Fine Q
Downloads und BauDocs

Alle

Angebot
Baustellenvorbereitung
Baustellenübergabe
DatenblattHansgrohe_4059625616253_28884670.pdf (128 kB)
InstallationshinweiseHansgrohe_4059625616253_hrgh2847_pdf.pdf (238 kB)
UBA-PositivlisteHansgrohe_4059625616253_zul_9600025869_00_iz1_pdf.pdf (343 kB)

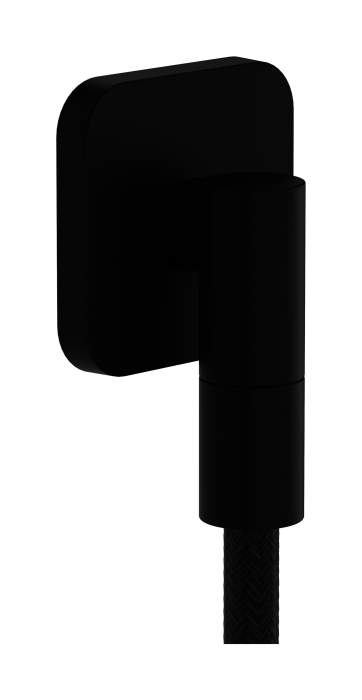

Fotorealistisches Farb-BildHansgrohe_4059625616253_hpr07412_tif.jpg (294 kB)
Fotorealistisches Farb-BildHansgrohe_4059625616253_hpr07412_tif.tif (6.8 MB)
Fotorealistisches Farb-BildHansgrohe_4059625616253_hpr08873_jpg.jpg (147 kB)
Fotorealistisches Farb-BildHansgrohe_4059625616253_hpr08873_jpg.tif (3.4 MB)

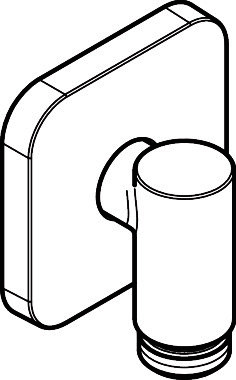

Unvermaßte StrichzeichnungHansgrohe_4059625616253_hzg03728_eps.jpg (20 kB)

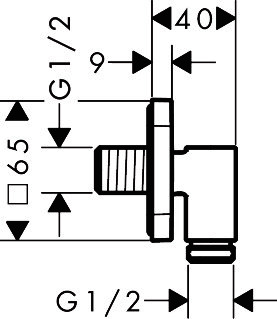

Vermaßte StrichzeichnungHansgrohe_4059625616253_hmg03791_eps.jpg (19 kB)

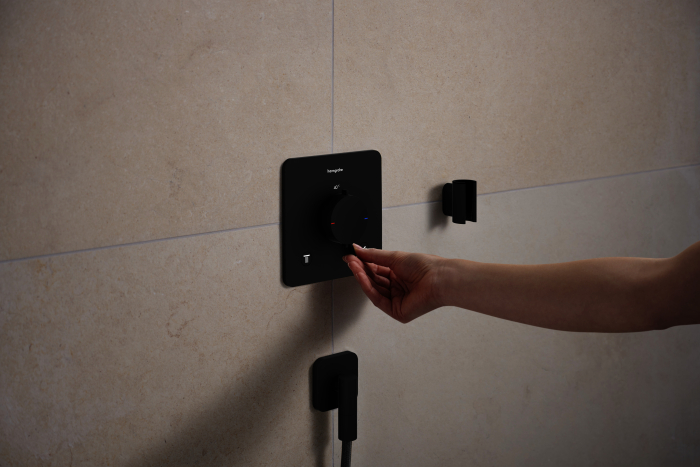

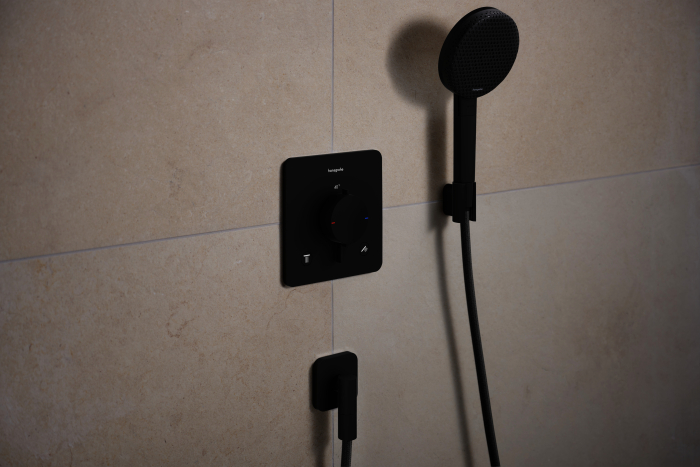

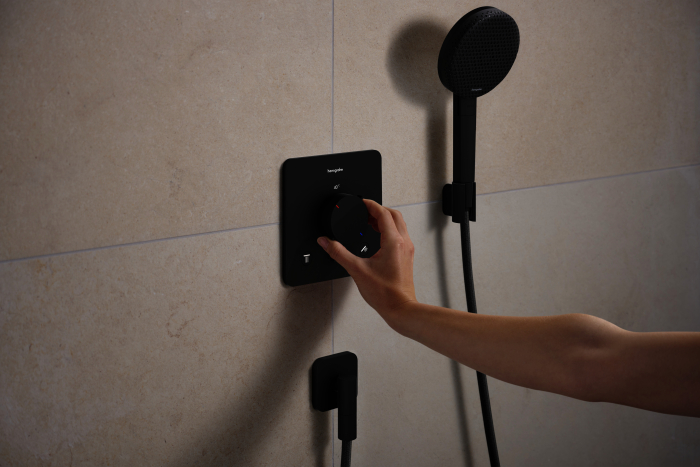

Milieubild, BadszeneHansgrohe_4059625616253_har10702_tif.jpg (1.3 MB)
Milieubild, BadszeneHansgrohe_4059625616253_har10717_tif.jpg (1.3 MB)
Milieubild, BadszeneHansgrohe_4059625616253_har10727_tif.jpg (1.3 MB)
CAD 3D-DatenHansgrohe_4059625616253_6pr_1000212149_aa_6pr_stp.stp (363 kB)
CAD 3D-DatenHansgrohe_4059625616253_sanitary_showers_hansgrohe_28884xxx-fixfit-fine-q-wall-outlet-with-non-return-valve_gsm.gsm (165 kB)
CAD 3D-DatenHansgrohe_4059625616253_sanitary_showers_hansgrohe_28884xxx-fixfit-fine-q-wall-outlet-with-non-return-valve_3ds.3ds (69 kB)
CAD 3D-DatenHansgrohe_4059625616253_sanitary_showers_hansgrohe_28884xxx-fixfit-fine-q-wall-outlet-with-non-return-valve_dwg.dwg (158 kB)
CAD 3D-DatenHansgrohe_4059625616253_sanitary_showers_hansgrohe_28884xxx-fixfit-fine-q-wall-outlet-with-non-return-valve_fbx.fbx (82 kB)
CAD 3D-DatenHansgrohe_4059625616253_sanitary_showers_hansgrohe_28884xxx-fixfit-fine-q-wall-outlet-with-non-return-valve_ifc.ifc (43 kB)
CAD 3D-DatenHansgrohe_4059625616253_sanitary_showers_hansgrohe_28884xxx-fixfit-fine-q-wall-outlet-with-non-return-valve_rfa.rfa (728 kB)
CAD 3D-DatenHansgrohe_4059625616253_sanitary_showers_hansgrohe_28884xxx-fixfit-fine-q-wall-outlet-with-non-return-valve_skp.skp (432 kB)
Deeplink Herstellerseite
Ersatzteile
Serie FixFit Fine Q
