HG WTM 110 Tecturis S CoolStart EcoSmart+ ohne Ablaufgarnitur MSW

99902358875 #1
99902358875 #199902358875 #299902358875 #399902358875 #499902358875 #599902358875 #699902358875 #7
Artikelnummer
99902358875
Werksnummer
73312670
Bestell-Code
HG73312670
Modell
73312XXX
Montagezeit (Bürgerle)
30 Min
Zolltarifnummer
84818011

hansgrohe Tecturis S Einhebel-Waschtischmischer 110 CoolStart EcoSmart+ ohne Ablaufgarnitur, Mattschwarz

Unter welchem Suchbegriff hätten Sie diesen Artikel gesucht?
Ausgabe
1 Stück
Beschreibung
Allgemein
Verwendungshinweis
ComfortZone: 110
Ausladung: 116 mm
Auslaufhöhe: 105 mm
Griffvariante: Hebelgriff
Strahlart: Normalstrahl
maximale Durchflussmenge bei 3 bar: 4 l/min
Keramikmischsystem
Temperaturbegrenzung einstellbar
für Durchlauferhitzer geeignet
Anschlussart: G 3/8 Anschlussschläuche
Anschlussgröße: DN15
Kaltwasser in Griff-Grundstellung
EU-Taxonomie: max. 6 l/min - wesentlicher Beitrag (SC) möglich
Spezifikationen
Anzahl der Armaturenlöcher
1-löchig
Niederdruckausführung
Nein
Akzentfarbe
sonstige
Anschlussmaß Zufuhr
3/8" (10)
Grundfarbe
schwarz
Anschluss Vorlauf
sonstige
Temperaturbegrenzung
Ja
Mittenabstand
0 mm
Mundstück Wasserhahn
Strahlregler
Ausführung Ablauf
sonstige
Aufbauhöhe Unterkante Hahnauslass
110 mm
Mit Absperrventil für Anschluss externer Geräte
Nein
Vorsprung Ablauf
116 mm
Mit Kupplungen
Nein
Volumenstromklasse
ohne
Mit Rosetten/Abdeckplatte
Nein
Aufbauhöhe gesamt
183 mm
Oberfläche
sonstige
Modeltyp
73312XXX
Serie
Tecturis S
Downloads und BauDocs

Alle

Angebot
Baustellenvorbereitung
Baustellenübergabe
DatenblattHansgrohe_4059625472057_73312670.pdf (1.5 MB)
InstallationshinweiseHansgrohe_4059625472057_hrgh2547_pdf.pdf (491 kB)
ZulassungHansgrohe_4059625472057_zul_9600018179_00_iz1_pdf.pdf (707 kB)
Fotorealistisches Farb-BildHansgrohe_4059625472057_hpr05872_tif.jpg (343 kB)
Fotorealistisches Farb-BildHansgrohe_4059625472057_hpr05872_tif.tif (6.6 MB)

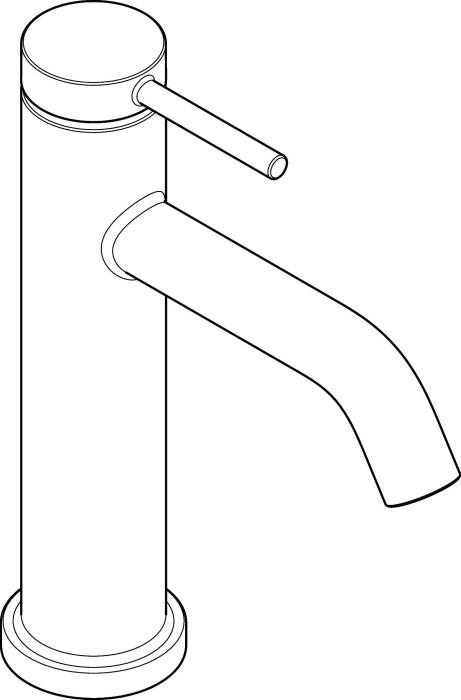

Unvermaßte StrichzeichnungHansgrohe_4059625472057_hzg02721_eps.jpg (135 kB)

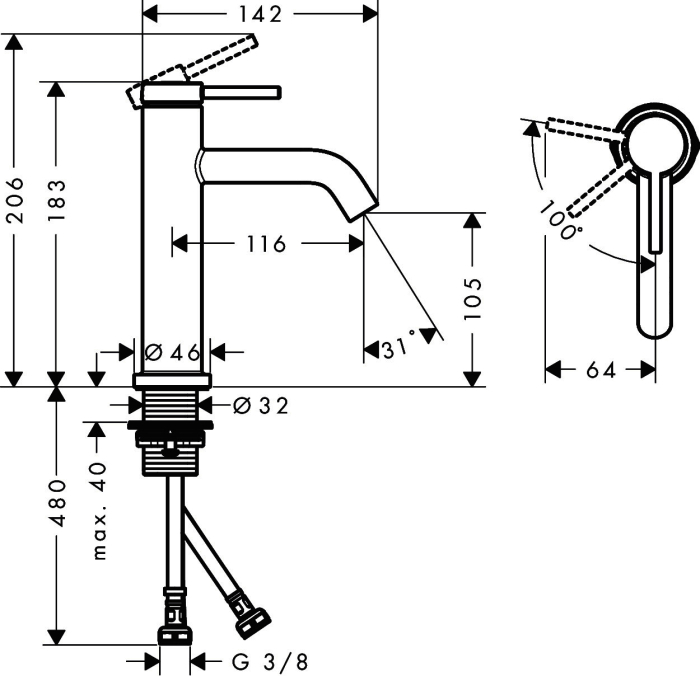

Vermaßte StrichzeichnungHansgrohe_4059625472057_hmg03263_eps.jpg (123 kB)

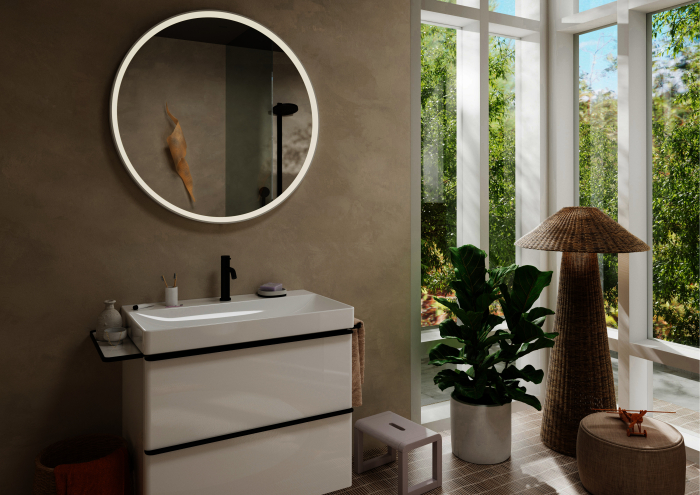

Milieubild, BadszeneHansgrohe_4059625472057_har06026_tif.jpg (2.9 MB)

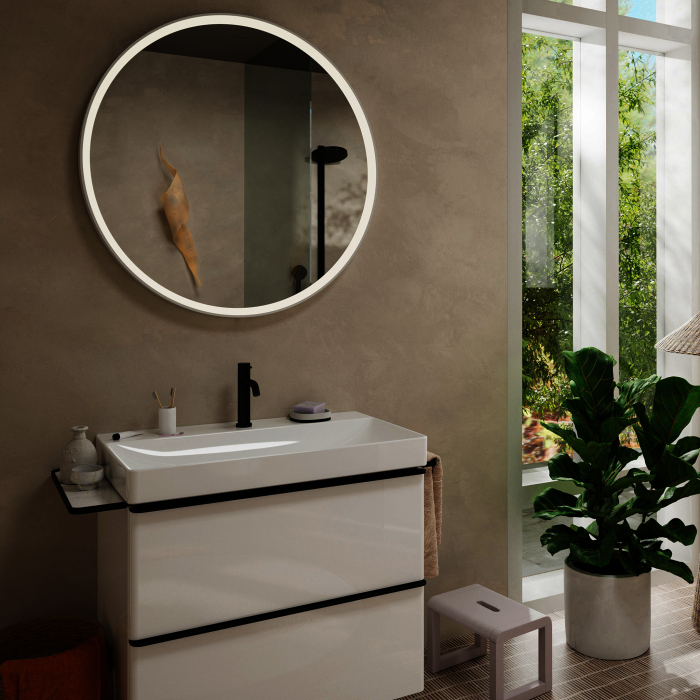

Milieubild, BadszeneHansgrohe_4059625472057_har06123_jpg.jpg (741 kB)

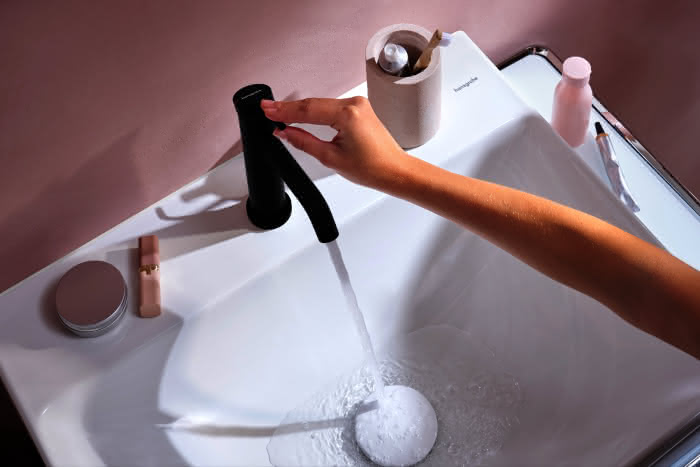

Detailbild/-ansichtHansgrohe_4059625472057_har05700_tif.jpg (1.3 MB)
CAD 3D-DatenHansgrohe_4059625472057_6pr_1000203216_ab_6pr_stp.stp (1.6 MB)
CAD 3D-DatenHansgrohe_4059625472057_sanitary_taps-mixers_hansgrohe_73312xxx-tecturis-s-single-lever-basin-m_3ds.3ds (35 kB)
CAD 3D-DatenHansgrohe_4059625472057_sanitary_taps-mixers_hansgrohe_73312xxx-tecturis-s-single-lever-basin-m_dwg.dwg (277 kB)
CAD 3D-DatenHansgrohe_4059625472057_sanitary_taps-mixers_hansgrohe_73312xxx-tecturis-s-single-lever-basin-m_fbx.fbx (69 kB)
CAD 3D-DatenHansgrohe_4059625472057_sanitary_taps-mixers_hansgrohe_73312xxx-tecturis-s-single-lever-basin-m_gsm.gsm (545 kB)
CAD 3D-DatenHansgrohe_4059625472057_sanitary_taps-mixers_hansgrohe_73312xxx-tecturis-s-single-lever-basin-m_ifc.ifc (241 kB)
CAD 3D-DatenHansgrohe_4059625472057_sanitary_taps-mixers_hansgrohe_73312xxx-tecturis-s-single-lever-basin-m_rfa.rfa (0.9 MB)
CAD 3D-DatenHansgrohe_4059625472057_sanitary_taps-mixers_hansgrohe_73312xxx-tecturis-s-single-lever-basin-m_skp.skp (340 kB)
CAD 3D-DatenHansgrohe_4059625472057_sanitary_taps-mixers_hansgrohe_73312xxx-tecturis-s-single-lever-basin-m_stl.stl (69 kB)
CAD 3D-DatenHansgrohe_4059625472057_sanitary_taps-mixers_hansgrohe_73312xxx-tecturis-s-single-lever-basin-m_zip.zip (28 kB)
Serie Tecturis S
