HG WTM 110 Tecturis S CoolStart EcoSmart+ m. Zugstangen-Ablaufg. BBR

99902358804 #1
99902358804 #199902358804 #299902358804 #399902358804 #499902358804 #599902358804 #699902358804 #799902358804 #8
Artikelnummer
99902358804
Werksnummer
73314140
Bestell-Code
HG73314140
Modell
73314XXX
Montagezeit (Bürgerle)
45 Min
Zolltarifnummer
84818011

hansgrohe Tecturis S Einhebel-Waschtischmischer 110 CoolStart EcoSmart+ mit Zugstangen-Ablaufgarnitur, Brushed Bronze

Unter welchem Suchbegriff hätten Sie diesen Artikel gesucht?
Ausgabe
1 Stück
Beschreibung
Allgemein
Verwendungshinweis
besteht aus: Einhebel-Waschtischmischer, Ablaufgarnitur
ComfortZone: 110
Ausladung: 116 mm
Auslaufhöhe: 105 mm
Griffvariante: Hebelgriff
Strahlart: Normalstrahl
maximale Durchflussmenge bei 3 bar: 4 l/min
Keramikmischsystem
Temperaturbegrenzung einstellbar
für Durchlauferhitzer geeignet
Zugstangen-Ablaufgarnitur G 11/4
Material Ablaufgarnitur: Metall
Anschlussart: G 3/8 Anschlussschläuche
Anschlussgröße: DN15
Kaltwasser in Griff-Grundstellung
EU-Taxonomie: max. 6 l/min - wesentlicher Beitrag (SC) möglich
Spezifikationen
Anzahl der Armaturenlöcher
1-löchig
Niederdruckausführung
Nein
Akzentfarbe
sonstige
Anschlussmaß Zufuhr
3/8" (10)
Grundfarbe
sonstige
Mittenabstand
116
Anschluss Vorlauf
sonstige
Temperaturbegrenzung
Ja
Oberflächenbehandlung
gebürstet
Mittenabstand
0 mm
Mundstück Wasserhahn
Strahlregler
Ausführung Ablauf
sonstige
Aufbauhöhe Unterkante Hahnauslass
110 mm
Mit Absperrventil für Anschluss externer Geräte
Nein
Vorsprung Ablauf
116 mm
Mit Kupplungen
Nein
Volumenstromklasse
ohne
Mit Rosetten/Abdeckplatte
Nein
Aufbauhöhe gesamt
183 mm
Oberfläche
sonstige
Modeltyp
73314XXX
Serie
Tecturis S
Downloads und BauDocs

Alle

Angebot
Baustellenvorbereitung
Baustellenübergabe
DatenblattHansgrohe_4059625474280_73314140.pdf (1.5 MB)
InstallationshinweiseHansgrohe_4059625474280_hrgh2547_pdf.pdf (491 kB)
ZulassungHansgrohe_4059625474280_zul_9600018179_00_iz1_pdf.pdf (707 kB)

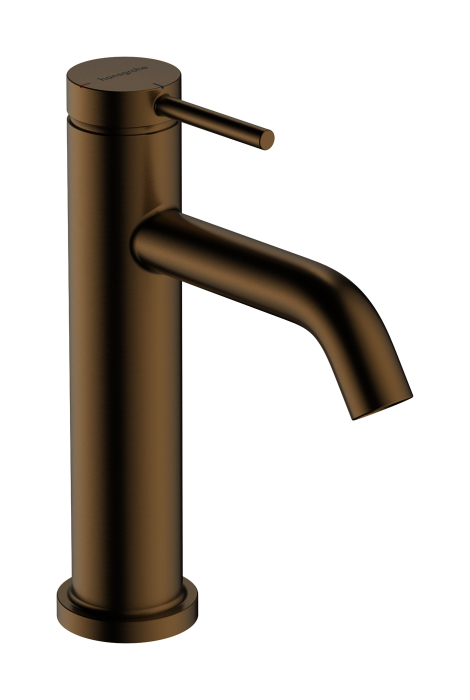

Fotorealistisches Farb-BildHansgrohe_4059625474280_hpr05871_tif.jpg (494 kB)
Fotorealistisches Farb-BildHansgrohe_4059625474280_hpr05871_tif.tif (9.2 MB)

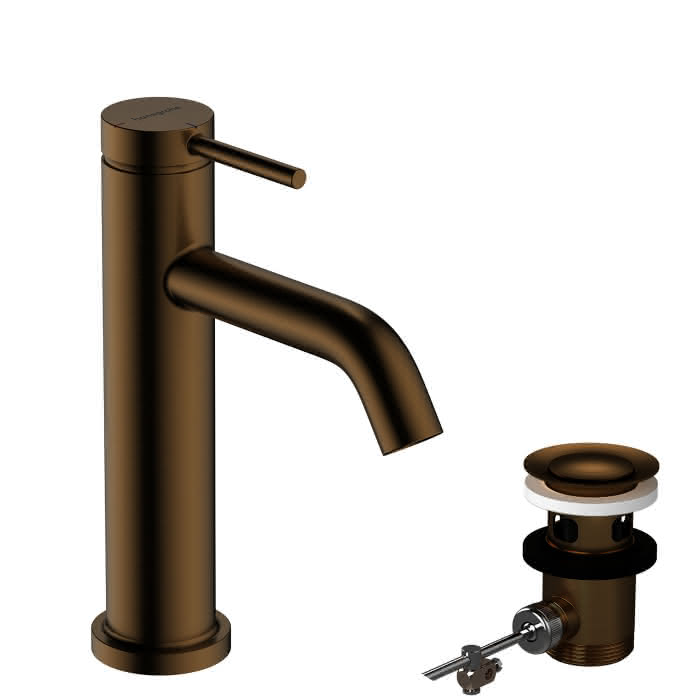

Fotorealistisches Farb-BildHansgrohe_4059625474280_hpr07282_jpg.jpg (261 kB)
Fotorealistisches Farb-BildHansgrohe_4059625474280_hpr07282_jpg.tif (4.2 MB)

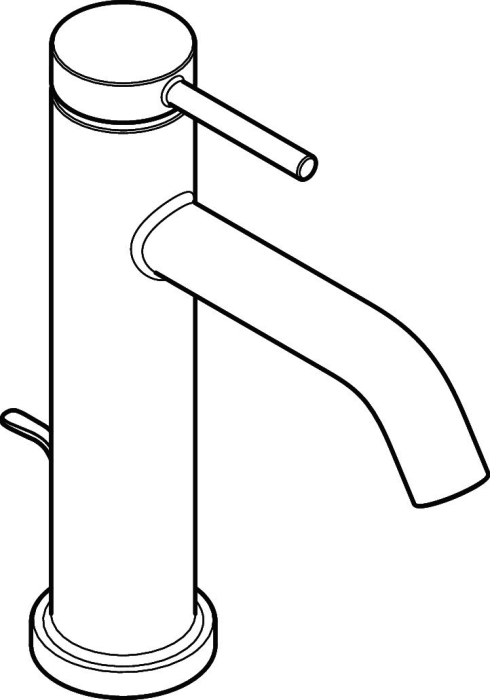

Unvermaßte StrichzeichnungHansgrohe_4059625474280_hzg02720_eps.jpg (59 kB)

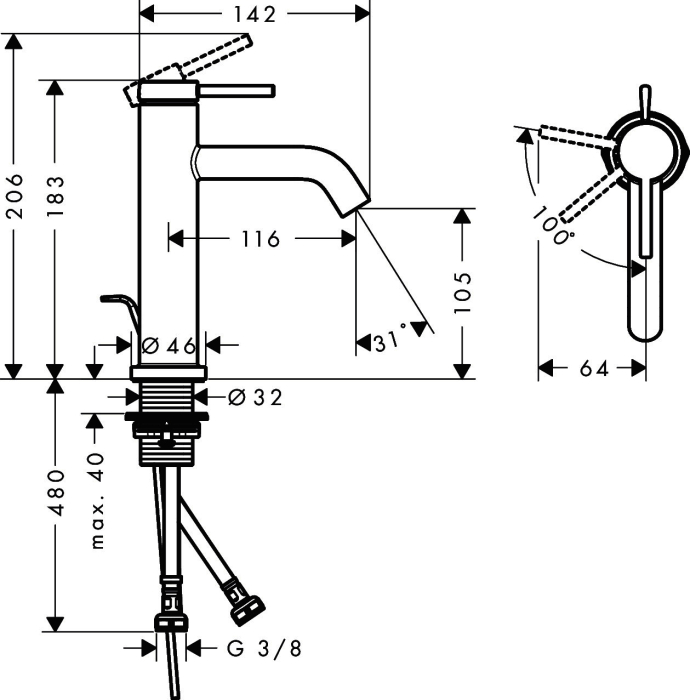

Vermaßte StrichzeichnungHansgrohe_4059625474280_hmg03264_eps.jpg (130 kB)
Milieubild, BadszeneHansgrohe_4059625474280_har06025_tif.jpg (2.9 MB)
Milieubild, BadszeneHansgrohe_4059625474280_har06122_jpg.jpg (735 kB)
Detailbild/-ansichtHansgrohe_4059625474280_har05698_tif.jpg (1.3 MB)
CAD 3D-DatenHansgrohe_4059625474280_6pr_1000203211_ab_6pr_stp.stp (2.2 MB)
CAD 3D-DatenHansgrohe_4059625474280_sanitary_taps-mixers_hansgrohe_73314xxx-tecturis-s-single-lever-basin-m_3ds.3ds (40 kB)
CAD 3D-DatenHansgrohe_4059625474280_sanitary_taps-mixers_hansgrohe_73314xxx-tecturis-s-single-lever-basin-m_dwg.dwg (365 kB)
CAD 3D-DatenHansgrohe_4059625474280_sanitary_taps-mixers_hansgrohe_73314xxx-tecturis-s-single-lever-basin-m_fbx.fbx (77 kB)
CAD 3D-DatenHansgrohe_4059625474280_sanitary_taps-mixers_hansgrohe_73314xxx-tecturis-s-single-lever-basin-m_gsm.gsm (605 kB)
CAD 3D-DatenHansgrohe_4059625474280_sanitary_taps-mixers_hansgrohe_73314xxx-tecturis-s-single-lever-basin-m_ifc.ifc (273 kB)
CAD 3D-DatenHansgrohe_4059625474280_sanitary_taps-mixers_hansgrohe_73314xxx-tecturis-s-single-lever-basin-m_rfa.rfa (1.1 MB)
CAD 3D-DatenHansgrohe_4059625474280_sanitary_taps-mixers_hansgrohe_73314xxx-tecturis-s-single-lever-basin-m_skp.skp (377 kB)
CAD 3D-DatenHansgrohe_4059625474280_sanitary_taps-mixers_hansgrohe_73314xxx-tecturis-s-single-lever-basin-m_stl.stl (69 kB)
CAD 3D-DatenHansgrohe_4059625474280_sanitary_taps-mixers_hansgrohe_73314xxx-tecturis-s-single-lever-basin-m_zip.zip (33 kB)
