SanitärArmaturenWaschtische
Hansgrohe Deutschland Vertriebs GmbH

HG Standventil 70 Zesis S ohne Ablaufgarnitur chrom

99902858166 #1
99902858166 #199902858166 #299902858166 #399902858166 #499902858166 #599902858166 #6
Artikelnummer
99902858166
Werksnummer
74713000
Bestell-Code
HG74713000
Modell
74713XXX
Zolltarifnummer
84818011

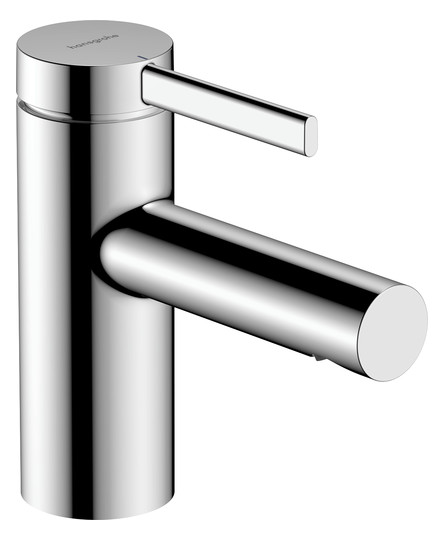

hansgrohe Zesis S Standventil 70 mit Hebelgriff für Kaltwasser oder vorgemischtes Wasser ohne Ablaufgarnitur, Chrom

Unter welchem Suchbegriff hätten Sie diesen Artikel gesucht?
Ausgabe
1 Stück
Oft zusammen gekauft
comfort-PP Waschtisch-Möbel Raumsparsiphon 1 1/2"&1 1/4" DN 32 weisscomfort-PP Waschtisch-Möbel Raumsparsiphon 1 1/2"&1 1/4" DN 32 weiss
sanibel-Eckventil A19 m. Längenausgleich Schubrosette u ASAG DN 15 (1/2") verchr.sanibel-Eckventil A19 m. Längenausgleich Schubrosette u ASAG DN 15 (1/2") verchr.
sanibel-Design-Ablaufventil mit Stopfen rund gewölbt DN 32 (11/4") weißsanibel-Design-Ablaufventil mit Stopfen rund gewölbt DN 32 (11/4") weiß
Beschreibung
Allgemein
Verwendungshinweis
ComfortZone: 70
Griffvariante: Pingriff
mit Festauslauf
maximale Durchflussmenge bei 3 bar: 5 l/min
Ausladung: 111 mm
Auslaufhöhe: 106.0 mm
Anschlussart: G ½
Anschlussgröße: DN15
nur für Kaltwasseranschluss
Spezifikationen
Mittenabstand
0
Ausführung Ablauf
fest
Modeltyp
74713XXX
Serie
Zesis S
Downloads und BauDocs

Alle

Angebot
Baustellenvorbereitung
Baustellenübergabe
DatenblattHansgrohe_4059625557785_74713000.pdf (893 kB)
InstallationshinweiseHansgrohe_4059625557785_hrgh2353_pdf.pdf (615 kB)
ZulassungHansgrohe_4059625557785_zul_9600025652_00_iz1_pdf.pdf (87 kB)
Fotorealistisches Farb-BildHansgrohe_4059625557785_hpr07844_tif.jpg (535 kB)
Fotorealistisches Farb-BildHansgrohe_4059625557785_hpr07844_tif.tif (7.6 MB)
Fotorealistisches Farb-BildHansgrohe_4059625557785_hpr07507_tif.jpg (322 kB)
Fotorealistisches Farb-BildHansgrohe_4059625557785_hpr07507_tif.tif (12 MB)
Fotorealistisches Farb-BildHansgrohe_4059625557785_hpr08538_jpg.jpg (305 kB)
Fotorealistisches Farb-BildHansgrohe_4059625557785_hpr08538_jpg.tif (3.8 MB)

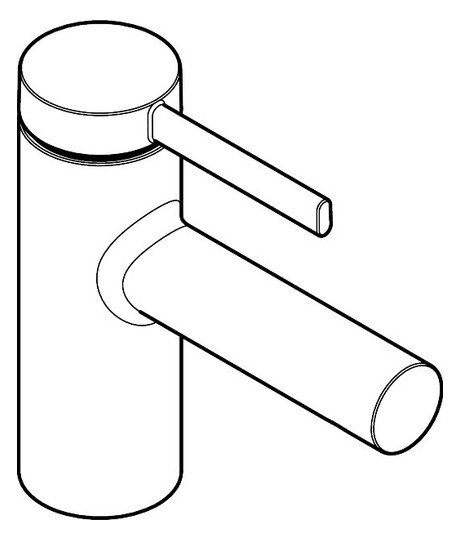

Unvermaßte StrichzeichnungHansgrohe_4059625557785_hzg03547_eps.jpg (36 kB)

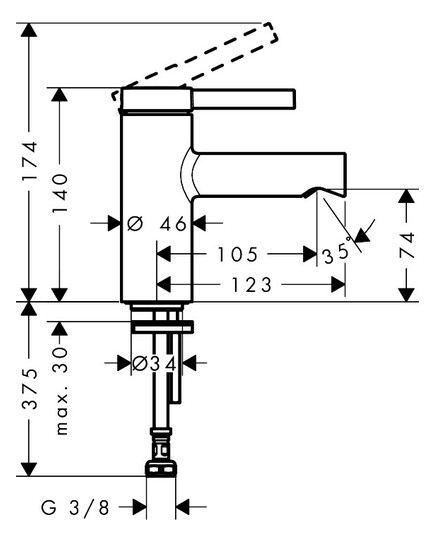

Vermaßte StrichzeichnungHansgrohe_4059625557785_hmg03642_eps.jpg (49 kB)

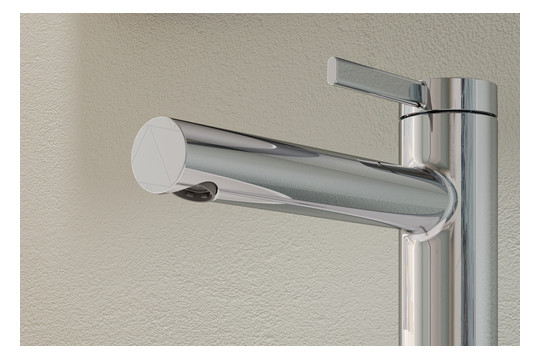

Detailbild/-ansichtHansgrohe_4059625557785_har11422_tif.jpg (2.4 MB)
CAD 3D-DatenHansgrohe_4059625557785_6pr_1000211201_aa_6pr_stp.stp (2.2 MB)
CAD 3D-DatenHansgrohe_4059625557785_sanitary_taps-mixers_hansgrohe_74713xxx-zesis-s-pillar-tap-70_lever-handle_no-waste-set_3ds.3ds (196 Byte)
CAD 3D-DatenHansgrohe_4059625557785_sanitary_taps-mixers_hansgrohe_74713xxx-zesis-s-pillar-tap-70_lever-handle_no-waste-set_dwg.dwg (1.4 MB)
Deeplink Herstellerseite

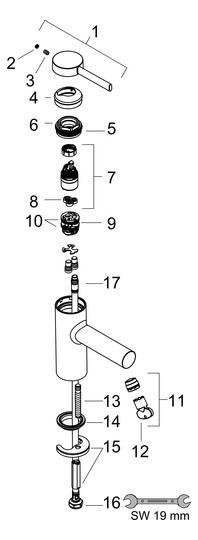

Ersatzteile
Oft zusammen gekauft
Serie Zesis S
