HG Standventil 70 Vernis Shape chrom ohne Ablaufgarnitur

99901280322 #1
99901280322 #199901280322 #299901280322 #399901280322 #4
Artikelnummer
99901280322
Werksnummer
71592000
Bestell-Code
HG71592000
Modell
71592XXX
Montagezeit (Bürgerle)
30 Min
Zolltarifnummer
84818011

hansgrohe Vernis Shape Standventil 70 mit Hebelgriff für Kaltwasser oder vorgemischtes Wasser ohne Ablaufgarnitur, Chrom

Unter welchem Suchbegriff hätten Sie diesen Artikel gesucht?
Ausgabe
1 Stück
Beschreibung
Allgemein
Verwendungshinweis
ComfortZone: 70
Ausladung: 92 mm
Auslaufhöhe: 63 mm
Griffvariante: Hebelgriff
Strahlart: Normalstrahl
maximale Durchflussmenge bei 3 bar: 5 l/min
Keramikmischsystem
nur für Kaltwasseranschluss
Anschlussart: G 3/8 Anschlussschläuche
Anschlussgröße: DN15
EU-Taxonomie: max. 6 l/min - wesentlicher Beitrag (SC) möglich
Spezifikationen
Anzahl der Armaturenlöcher
1-löchig
Niederdruckausführung
Nein
Akzentfarbe
sonstige
Anschlussmaß Zufuhr
3/8" (10)
Grundfarbe
Chrom
Anschluss Vorlauf
sonstige
Temperaturbegrenzung
Nein
Oberflächenbehandlung
poliert
Mittenabstand
0 mm
Mundstück Wasserhahn
Strahlregler
Ausführung Ablauf
sonstige
Aufbauhöhe Unterkante Hahnauslass
70 mm
Mit Absperrventil für Anschluss externer Geräte
Nein
Vorsprung Ablauf
92 mm
Mit Kupplungen
Nein
Volumenstromklasse
ohne
Mit Rosetten/Abdeckplatte
Nein
Aufbauhöhe gesamt
112 mm
Oberfläche
verchromt
Modeltyp
71592XXX
Serie
Vernis Shape
Downloads und BauDocs

Alle

Angebot
Baustellenvorbereitung
Baustellenübergabe
DatenblattHansgrohe_4059625325568_71592000.pdf (1.2 MB)
InstallationshinweiseHansgrohe_4059625325568_hrgh2068_pdf.pdf (1.2 MB)
ZulassungHansgrohe_4059625325568_zul_9600011894_00_iz1_pdf.pdf (543 kB)
ZulassungHansgrohe_4059625325568_zul_9600013401_00_iz1_pdf.pdf (119 kB)
UBA-PositivlisteHansgrohe_4059625325568_zul_9600027945_00_iz1_pdf.pdf (712 kB)

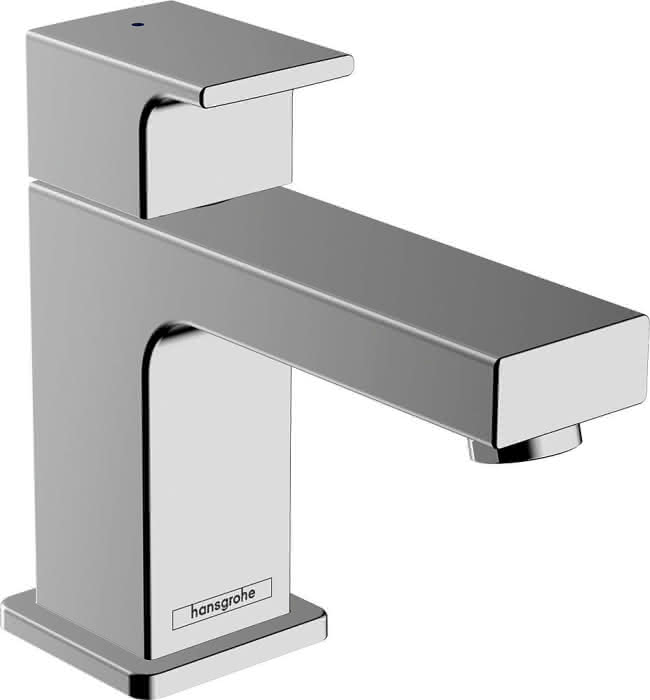

Fotorealistisches Farb-BildHansgrohe_4059625325568_hpr03020_tif.jpg (62 kB)
Fotorealistisches Farb-BildHansgrohe_4059625325568_hpr03020_tif.tif (2.8 MB)

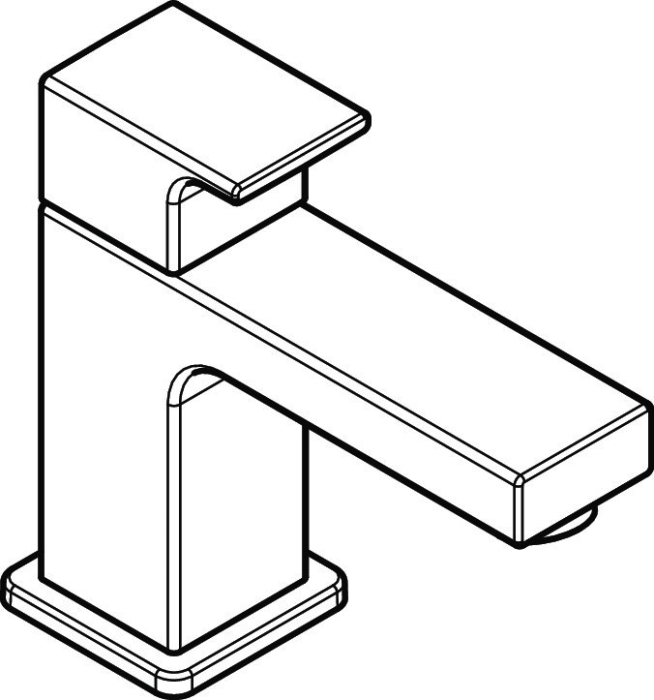

Unvermaßte StrichzeichnungHansgrohe_4059625325568_hzg03386_eps.jpg (60 kB)

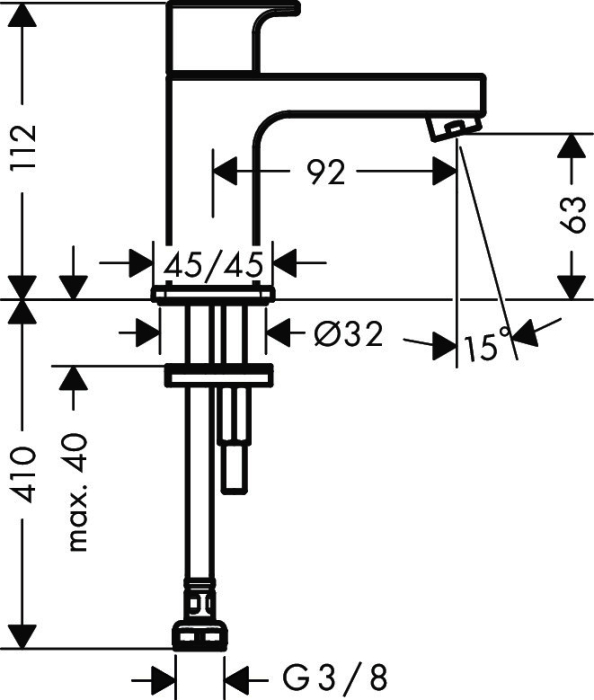

Vermaßte StrichzeichnungHansgrohe_4059625325568_hmg02429_eps.jpg (53 kB)
CAD 3D-DatenHansgrohe_4059625325568_ppa_1000145176_a0_ppa_2_stp.stp (1.9 MB)
CAD 3D-DatenHansgrohe_4059625325568_sanitary_taps-mixers_hansgrohe_71592xxx-vernis-shape-pillar-tap-70-for_3ds.3ds (46 kB)
CAD 3D-DatenHansgrohe_4059625325568_sanitary_taps-mixers_hansgrohe_71592xxx-vernis-shape-pillar-tap-70-for_fbx.fbx (104 kB)
CAD 3D-DatenHansgrohe_4059625325568_sanitary_taps-mixers_hansgrohe_71592xxx-vernis-shape-pillar-tap-70-for_gsm.gsm (386 kB)
CAD 3D-DatenHansgrohe_4059625325568_sanitary_taps-mixers_hansgrohe_71592xxx-vernis-shape-pillar-tap-70-for_ifc.ifc (231 kB)
CAD 3D-DatenHansgrohe_4059625325568_sanitary_taps-mixers_hansgrohe_71592xxx-vernis-shape-pillar-tap-70-for_skp.skp (244 kB)
CAD 3D-DatenHansgrohe_4059625325568_sanitary_taps-mixers_hansgrohe_71592xxx-vernis-shape-pillar-tap-70-for_stl.stl (48 kB)
CAD 3D-DatenHansgrohe_4059625325568_sanitary_taps-mixers_hansgrohe_71592xxx-vernis-shape-pillar-tap-70-for_zip.zip (26 kB)
NachhaltigkeitszertifikateHansgrohe_4059625325568_zul_9600019692_00_iz5_pdf.pdf (1.3 MB)
Zusatzdokumente UBAzul_9600023429_00_iz1_2_pdf.pdf (216.86 kB)
Zusatzdokumente UBAzul_9600023429_00_iz1_3_pdf.pdf (225.13 kB)
Zusatzdokumente UBAzul_9600023429_00_iz1_4_pdf.pdf (33.18 kB)
Zusatzdokumente UBAzul_9600023429_00_iz1_5_pdf.pdf (217.21 kB)
Zusatzdokumente UBAzul_9600023429_00_iz1_6_pdf.pdf (225.51 kB)
Zusatzdokumente UBAzul_9600023429_00_iz1_pdf.pdf (32.71 kB)
