Hansgrohe Deutschland Vertriebs GmbH

HG 3-Loch WTA 125 Axor Citterio C mit Zugstangen Cubic cut BRG

99902665203 #1
99902665203 #199902665203 #299902665203 #399902665203 #4
Artikelnummer
99902665203
Werksnummer
49061310
Bestell-Code
HG49061310
Modell
49061XXX
Zolltarifnummer
84818011

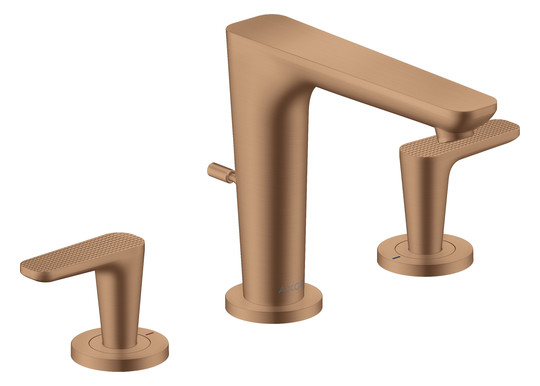

AXOR Citterio C 3-Loch Waschtischarmatur 125 mit Zugstangen-Ablaufgarnitur - Cubic cut, Brushed Red Gold

Unter welchem Suchbegriff hätten Sie diesen Artikel gesucht?
Ausgabe
1 Stück
Oft zusammen gekauft
HG Brausemischer UP AXOR Citterio C 2 Verbraucher Cubic cut MSWHG Brausemischer UP AXOR Citterio C 2 Verbraucher Cubic cut MSW
Beschreibung
Allgemein
Verwendungshinweis
besteht aus: 3-Loch Waschtischarmatur, Ablaufgarnitur
ComfortZone: 125
Ausladung: 135 mm
Auslaufhöhe: 125 mm
Griffvariante: Hebelgriff
Strahlart: Normalstrahl
maximale Durchflussmenge bei 3 bar: 5 l/min
Keramikventile heiß/kalt 90°
für Durchlauferhitzer geeignet
Zugstangen-Ablaufgarnitur G 11/4
Anschlussart: G 3/8 Anschlussschläuche
Anschlussgröße: DN15
EU-Taxonomie: max. 6 l/min - wesentlicher Beitrag (SC) möglich
Spezifikationen
Anzahl der Armaturenlöcher
3-löchig
Niederdruckausführung
Nein
Akzentfarbe
sonstige
Anschlussmaß Zufuhr
3/8" (10)
Grundfarbe
Gold
Anschluss Vorlauf
sonstige
Temperaturbegrenzung
Nein
Oberfläche
beschichtet
Oberflächenbehandlung
gebürstet
Mittenabstand
0 mm
Mundstück Wasserhahn
Strahlregler
Ausführung Ablauf
sonstige
Aufbauhöhe Unterkante Hahnauslass
125 mm
Mit Absperrventil für Anschluss externer Geräte
Nein
Vorsprung Ablauf
135 mm
Mit Kupplungen
Nein
Volumenstromklasse
ohne
Mit Rosetten/Abdeckplatte
Ja
Aufbauhöhe gesamt
145 mm
Modeltyp
49061XXX
Serie
AXOR Citterio C
Downloads und BauDocs

Alle

Angebot
Baustellenvorbereitung
Baustellenübergabe
DatenblattHansgrohe_4059625571491_49061310.pdf (1 MB)
InstallationshinweiseHansgrohe_4059625571491_argh1342_pdf.pdf (1.9 MB)
ZulassungHansgrohe_4059625571491_zul_9600022894_00_iz1_pdf.pdf (104 kB)
ZulassungHansgrohe_4059625571491_zul_9600025182_00_iz1_pdf.pdf (97 kB)
Fotorealistisches Farb-BildHansgrohe_4059625571491_apr11829_tif.jpg (1 MB)
Fotorealistisches Farb-BildHansgrohe_4059625571491_apr11829_tif.tif (4.4 MB)

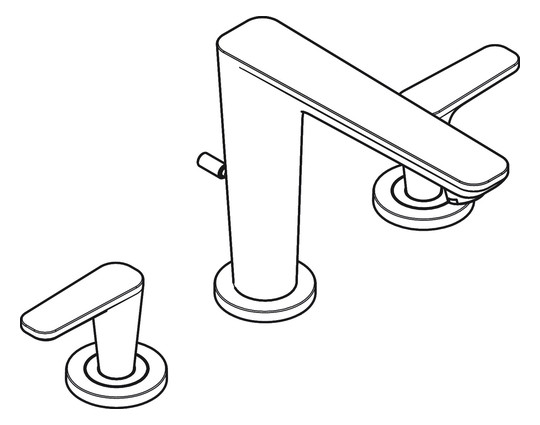

Unvermaßte StrichzeichnungHansgrohe_4059625571491_azg01519_eps.jpg (134 kB)

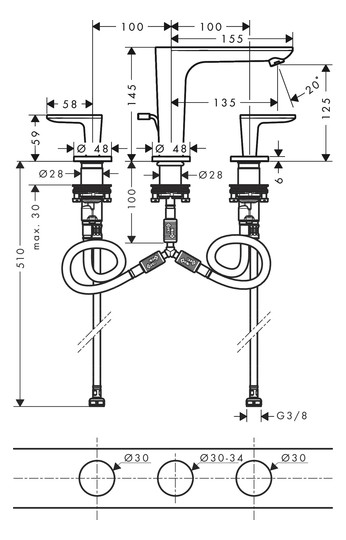

Vermaßte StrichzeichnungHansgrohe_4059625571491_amg00841_eps.jpg (227 kB)
CAD 3D-DatenHansgrohe_4059625571491_6pr_1000208391_aa_6pr_stp.stp (4.5 MB)
CAD 3D-DatenHansgrohe_4059625571491_sanitary_taps-mixers_axor_49061xxx-axor-citterio-c-3-hole-basin-mi_3ds.3ds (265 kB)
CAD 3D-DatenHansgrohe_4059625571491_sanitary_taps-mixers_axor_49061xxx-axor-citterio-c-3-hole-basin-mi_dwg.dwg (2.5 MB)
CAD 3D-DatenHansgrohe_4059625571491_sanitary_taps-mixers_axor_49061xxx-axor-citterio-c-3-hole-basin-mi_fbx.fbx (238 kB)
CAD 3D-DatenHansgrohe_4059625571491_sanitary_taps-mixers_axor_49061xxx-axor-citterio-c-3-hole-basin-mi_gsm.gsm (2 MB)
CAD 3D-DatenHansgrohe_4059625571491_sanitary_taps-mixers_axor_49061xxx-axor-citterio-c-3-hole-basin-mi_ifc.ifc (1.3 MB)
CAD 3D-DatenHansgrohe_4059625571491_sanitary_taps-mixers_axor_49061xxx-axor-citterio-c-3-hole-basin-mi_rfa.rfa (2.5 MB)
CAD 3D-DatenHansgrohe_4059625571491_sanitary_taps-mixers_axor_49061xxx-axor-citterio-c-3-hole-basin-mi_skp.skp (1.4 MB)
CAD 3D-DatenHansgrohe_4059625571491_sanitary_taps-mixers_axor_49061xxx-axor-citterio-c-3-hole-basin-mi_stl.stl (405 kB)
CAD 3D-DatenHansgrohe_4059625571491_sanitary_taps-mixers_axor_49061xxx-axor-citterio-c-3-hole-basin-mi_zip.zip (163 kB)
Deeplink Herstellerseite

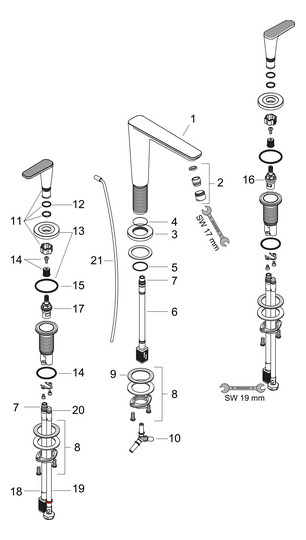

Ersatzteile
