SanitärArmaturenWaschtische
Hansgrohe Deutschland Vertriebs GmbH

HG 2-Loch Waschtischmischer Unterputz Vivenis F-Set 195 mm Auslauf mattschwarz

99901163032 #1
99901163032 #199901163032 #299901163032 #399901163032 #499901163032 #5
Artikelnummer
99901163032
Werksnummer
75050670
Bestell-Code
HG75050670
Modell
75050XXX
Zolltarifnummer
84818011

hansgrohe Vivenis Einhebel-Waschtischmischer Unterputz für Wandmontage mit Auslauf 19,2 cm, Mattschwarz

Unter welchem Suchbegriff hätten Sie diesen Artikel gesucht?
Ausgabe
1 Stück
Oft zusammen gekauft
GD Ablaufv. PILETTA free flow,#SCBL Schwarzm, D7,0 x H 10,0GD Ablaufv. PILETTA free flow,#SCBL Schwarzm, D7,0 x H 10,0
sanibel-WT-Unterbau 2.0 FLEX WVLZ070 700mm breit Schubl/Auszug Eiche Cashmeresanibel-WT-Unterbau 2.0 FLEX WVLZ070 700mm breit Schubl/Auszug Eiche Cashmere
sanibel Ablaufventil Push-Down A24 rund DN 32 (11/4")x D60 mm schwarzsanibel Ablaufventil Push-Down A24 rund DN 32 (11/4")x D60 mm schwarz
Beschreibung
Allgemein
Verwendungshinweis
besteht aus: Einhebel-Waschtischmischer Unterputz für Wandmontage, Ablaufgarnitur
Ausladung: 192 mm
Griffvariante: Hebelgriff
Strahlart: WaterfallStream
maximale Durchflussmenge bei 3 bar: 5 l/min
Keramikmischsystem
Temperaturbegrenzung einstellbar
für Durchlauferhitzer geeignet
unverschließbare Ablaufgarnitur
Material Ablaufgarnitur: Metall
Anschlussart: Grundkörper
Anschlussgröße: DN15
Griff rechts oder links positionierbar, abhängig von der Installation des Grundkörpers
EU-Taxonomie: max. 6 l/min - wesentlicher Beitrag (SC) möglich
Spezifikationen
Anzahl der Armaturenlöcher
2-löchig
Niederdruckausführung
Nein
Akzentfarbe
sonstige
Anschlussmaß Zufuhr
sonstige
Grundfarbe
schwarz
Anschluss Vorlauf
sonstige
Temperaturbegrenzung
Ja
Oberfläche
sonstige
Mittenabstand
0 mm
Mundstück Wasserhahn
Strahlregler
Ausführung Ablauf
sonstige
Aufbauhöhe Unterkante Hahnauslass
0 mm
Mit Absperrventil für Anschluss externer Geräte
Nein
Vorsprung Ablauf
192 mm
Mit Kupplungen
Nein
Volumenstromklasse
ohne
Mit Rosetten/Abdeckplatte
Nein
Aufbauhöhe gesamt
109 mm
Modeltyp
75050XXX
Serie
Vivenis
Downloads und BauDocs

Alle

Angebot
Baustellenvorbereitung
Baustellenübergabe
DatenblattHansgrohe_4059625337295_75050670.pdf (1.9 MB)
InstallationshinweiseHansgrohe_4059625337295_hrgh2230_pdf.pdf (2.2 MB)
ZulassungHansgrohe_4059625337295_zul_9600012223_00_iz1_pdf.pdf (541 kB)
ZulassungHansgrohe_4059625337295_zul_9600013436_00_iz1_pdf.pdf (113 kB)
UBA-PositivlisteHansgrohe_4059625337295_zul_9600027945_00_iz1_pdf.pdf (712 kB)
Fotorealistisches Farb-BildHansgrohe_4059625337295_hpr03289_tif.jpg (229 kB)
Fotorealistisches Farb-BildHansgrohe_4059625337295_hpr03289_tif.tif (3.3 MB)

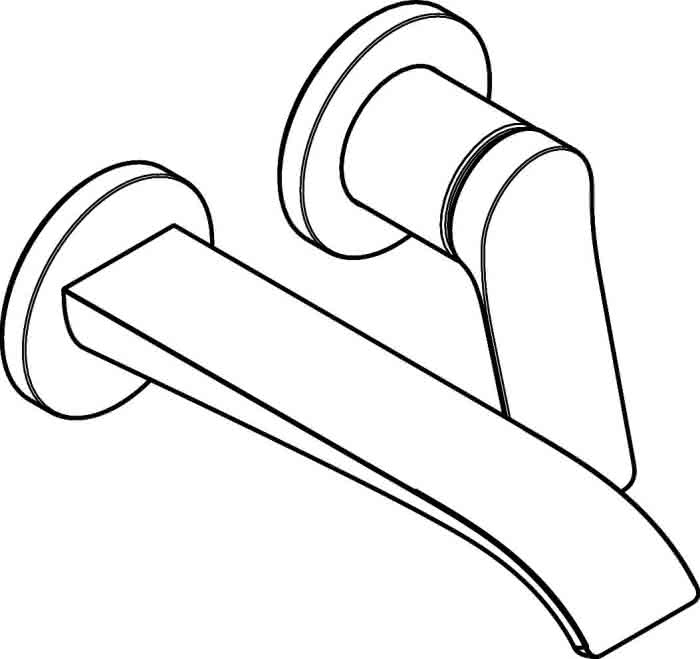

Unvermaßte StrichzeichnungHansgrohe_4059625337295_hzg01800_eps.jpg (102 kB)

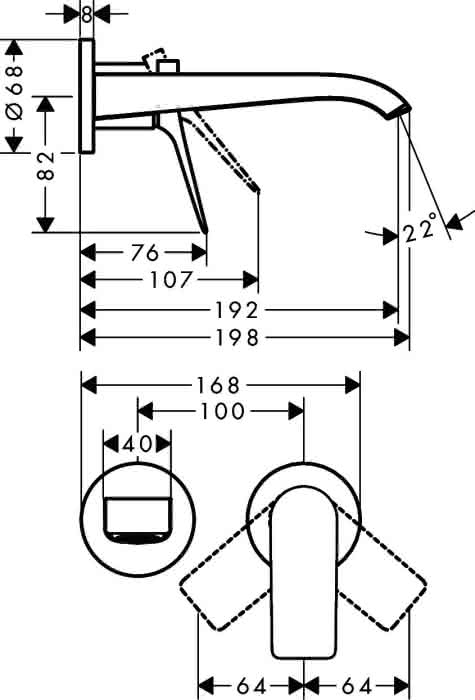

Vermaßte StrichzeichnungHansgrohe_4059625337295_hmg02635_eps.jpg (108 kB)
Milieubild, BadszeneHansgrohe_4059625337295_har02557_tif.jpg (2.7 MB)
CAD 3D-DatenHansgrohe_4059625337295_6pr_1000200443_aa_6pr_stp.stp (2.4 MB)
CAD 3D-DatenHansgrohe_4059625337295_sanitary_taps-mixers_hansgrohe_75050xxx-vivenis-single-lever-basin-mixe_3ds.3ds (249 kB)
CAD 3D-DatenHansgrohe_4059625337295_sanitary_taps-mixers_hansgrohe_75050xxx-vivenis-single-lever-basin-mixe_dwg.dwg (557 kB)
CAD 3D-DatenHansgrohe_4059625337295_sanitary_taps-mixers_hansgrohe_75050xxx-vivenis-single-lever-basin-mixe_fbx.fbx (272 kB)
CAD 3D-DatenHansgrohe_4059625337295_sanitary_taps-mixers_hansgrohe_75050xxx-vivenis-single-lever-basin-mixe_gsm.gsm (1 MB)
CAD 3D-DatenHansgrohe_4059625337295_sanitary_taps-mixers_hansgrohe_75050xxx-vivenis-single-lever-basin-mixe_ifc.ifc (820 kB)
CAD 3D-DatenHansgrohe_4059625337295_sanitary_taps-mixers_hansgrohe_75050xxx-vivenis-single-lever-basin-mixe_rfa.rfa (1.4 MB)
CAD 3D-DatenHansgrohe_4059625337295_sanitary_taps-mixers_hansgrohe_75050xxx-vivenis-single-lever-basin-mixe_skp.skp (682 kB)
CAD 3D-DatenHansgrohe_4059625337295_sanitary_taps-mixers_hansgrohe_75050xxx-vivenis-single-lever-basin-mixe_stl.stl (174 kB)
CAD 3D-DatenHansgrohe_4059625337295_sanitary_taps-mixers_hansgrohe_75050xxx-vivenis-single-lever-basin-mixe_zip.zip (80 kB)
CAD 3D-DatenHansgrohe_4059625337295_sanitary_taps-mixers_hansgrohe_75050xxx-vivenis-single-lever-basin-mixer_gsm.gsm (824 kB)
CAD 3D-DatenHansgrohe_4059625337295_hcr25142_dwg.dwg (365 kB)
CAD 3D-DatenHansgrohe_4059625337295_hcr26575_dwg.dwg (540 kB)
Zusatzdokumente UBAzul_9600023429_00_iz1_2_pdf.pdf (216.86 kB)
Zusatzdokumente UBAzul_9600023429_00_iz1_3_pdf.pdf (225.13 kB)
Zusatzdokumente UBAzul_9600023429_00_iz1_4_pdf.pdf (33.18 kB)
Zusatzdokumente UBAzul_9600023429_00_iz1_5_pdf.pdf (217.21 kB)
Zusatzdokumente UBAzul_9600023429_00_iz1_6_pdf.pdf (225.51 kB)
Zusatzdokumente UBAzul_9600023429_00_iz1_pdf.pdf (32.71 kB)

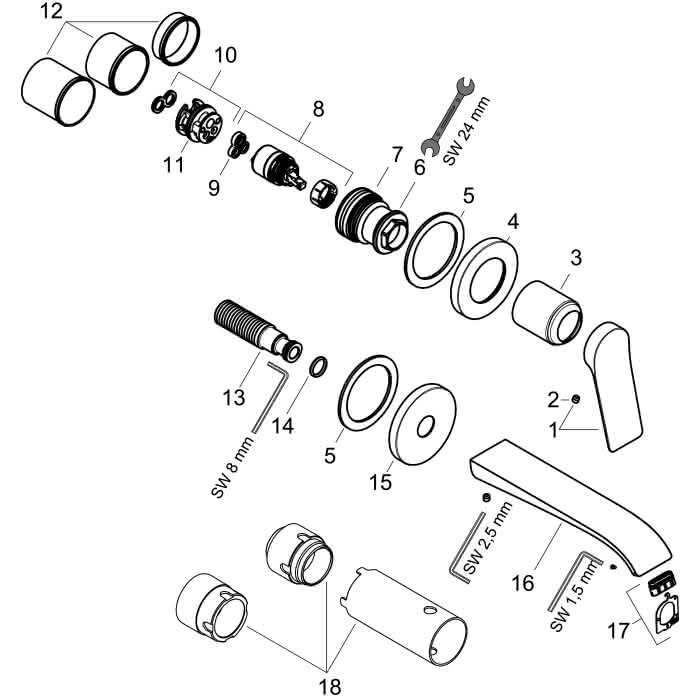

Ersatzteile
