SanitärArmaturenWaschtische
Hansgrohe Deutschland Vertriebs GmbH

HG 2-Loch Waschtischmischer Unterputz Rebris E F-Set 200 mm Auslauf MSW

99901809830 #1
99901809830 #199901809830 #299901809830 #399901809830 #499901809830 #599901809830 #699901809830 #799901809830 #899901809830 #999901809830 #10
Artikelnummer
99901809830
Werksnummer
72568670
Bestell-Code
HG72568670
Modell
72568XXX
Zolltarifnummer
84818011

hansgrohe Rebris E Einhebel-Waschtischmischer Unterputz für Wandmontage mit Auslauf 20 cm, Mattschwarz

Unter welchem Suchbegriff hätten Sie diesen Artikel gesucht?
Ausgabe
1 Stück
Beschreibung
Allgemein
Verwendungshinweis
besteht aus: Einhebel-Waschtischmischer Unterputz für Wandmontage, Ablaufgarnitur
Ausladung: 200 mm
Griffvariante: Hebelgriff
Strahlart: Normalstrahl
maximale Durchflussmenge bei 3 bar: 5 l/min
Keramikmischsystem
Temperaturbegrenzung einstellbar
für Durchlauferhitzer geeignet
unverschließbare Ablaufgarnitur
Material Ablaufgarnitur: Metall
Anschlussart: Grundkörper
Anschlussgröße: DN15
Griff rechts oder links positionierbar, abhängig von der Installation des Grundkörpers
EU-Taxonomie: max. 6 l/min - wesentlicher Beitrag (SC) möglich
Spezifikationen
Anzahl der Armaturenlöcher
2-löchig
Niederdruckausführung
Nein
Akzentfarbe
sonstige
Anschlussmaß Zufuhr
sonstige
Grundfarbe
schwarz
Anschluss Vorlauf
sonstige
Temperaturbegrenzung
Ja
Mittenabstand
0 mm
Mundstück Wasserhahn
Strahlregler
Ausführung Ablauf
sonstige
Aufbauhöhe Unterkante Hahnauslass
0 mm
Mit Absperrventil für Anschluss externer Geräte
Nein
Vorsprung Ablauf
200 mm
Mit Kupplungen
Nein
Volumenstromklasse
ohne
Mit Rosetten/Abdeckplatte
Nein
Aufbauhöhe gesamt
115 mm
Oberfläche
sonstige
Modeltyp
72568XXX
Serie
Rebris E
Downloads und BauDocs

Alle

Angebot
Baustellenvorbereitung
Baustellenübergabe
DatenblattHansgrohe_4059625412435_72568670.pdf (2 MB)
InstallationshinweiseHansgrohe_4059625412435_hrgh1537_pdf.pdf (2.4 MB)
ZulassungHansgrohe_4059625412435_zul_9600025554_00_iz1_pdf.pdf (537 kB)
ZulassungHansgrohe_4059625412435_zul_9600026966_00_iz1_pdf.pdf (295 kB)
UBA-PositivlisteHansgrohe_4059625412435_zul_9600027945_00_iz1_pdf.pdf (712 kB)
Fotorealistisches Farb-BildHansgrohe_4059625412435_hpr04590_tif.jpg (374 kB)
Fotorealistisches Farb-BildHansgrohe_4059625412435_hpr04590_tif.tif (4 MB)

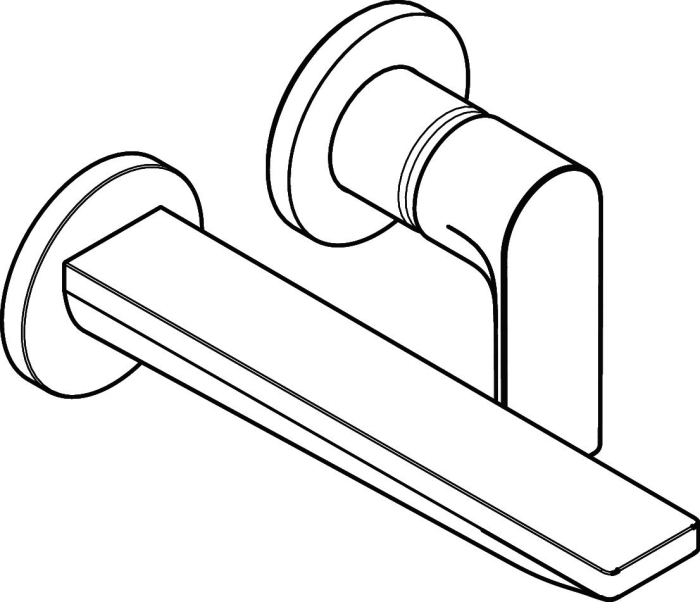

Unvermaßte StrichzeichnungHansgrohe_4059625412435_hzg02142_eps.jpg (107 kB)

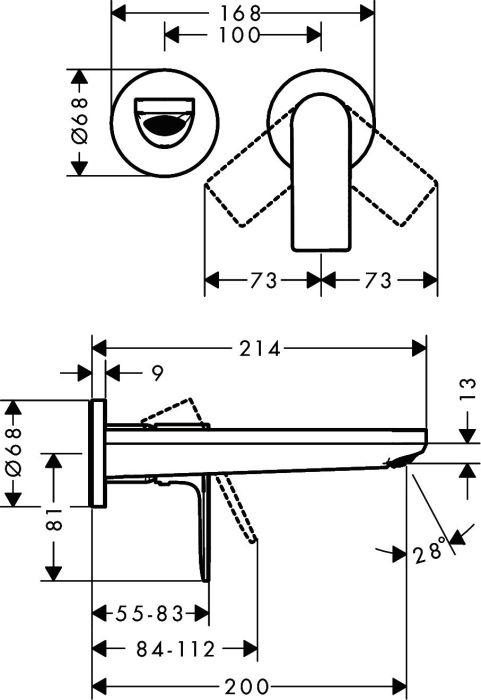

Vermaßte StrichzeichnungHansgrohe_4059625412435_hmg02847_eps.jpg (115 kB)

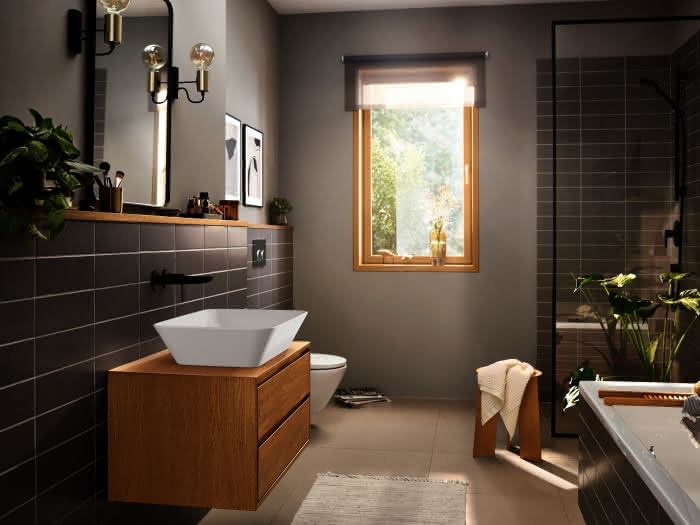

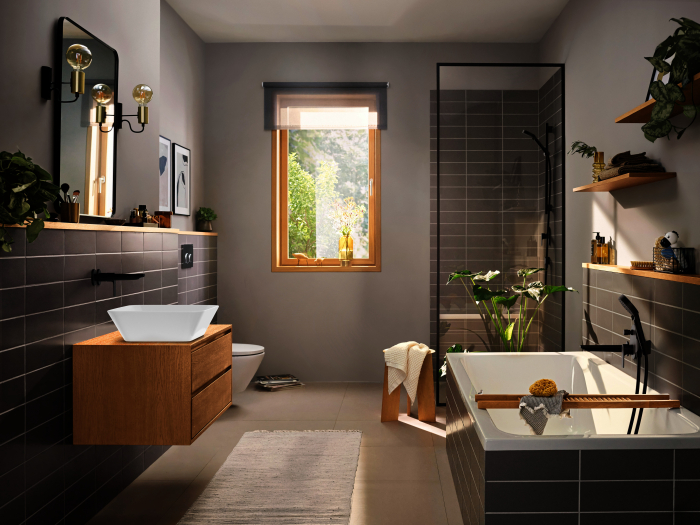

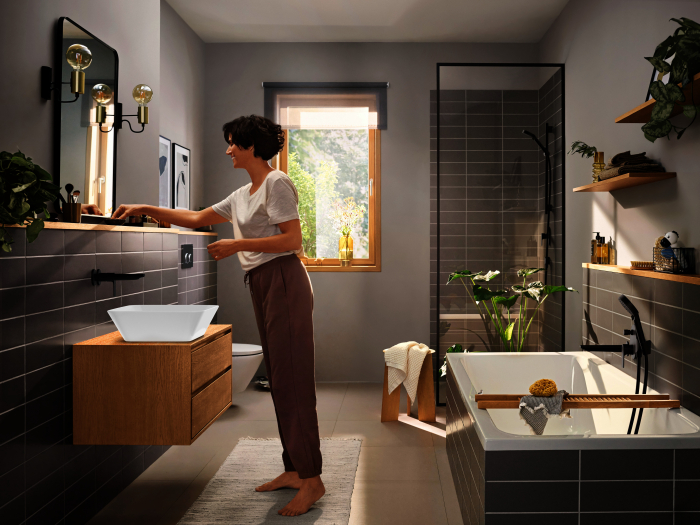

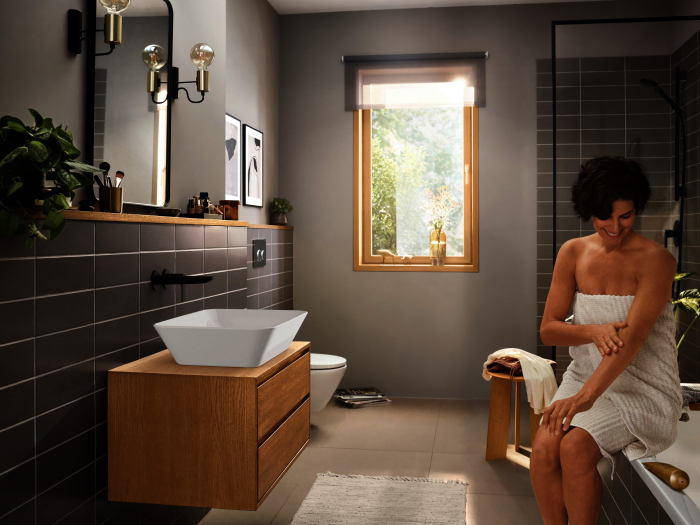

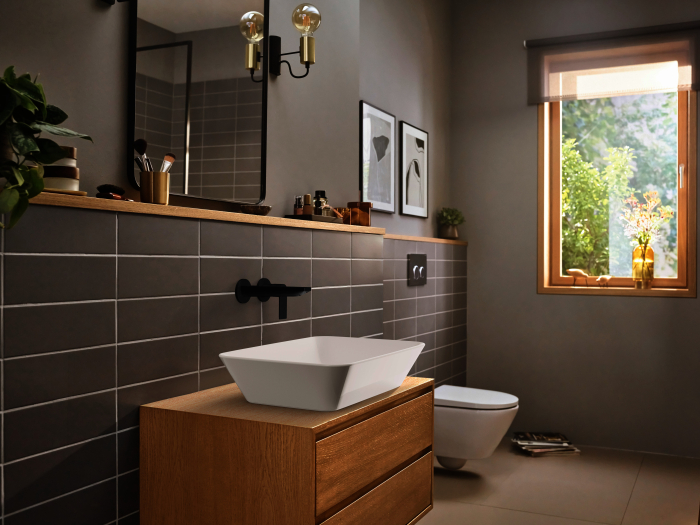

Milieubild, BadszeneHansgrohe_4059625412435_har03925_tif.jpg (2.1 MB)
Milieubild, BadszeneHansgrohe_4059625412435_har03931_tif.jpg (2.2 MB)
Milieubild, BadszeneHansgrohe_4059625412435_har03941_tif.jpg (2 MB)
Milieubild, BadszeneHansgrohe_4059625412435_har03985_tif.jpg (2.4 MB)
Milieubild, BadszeneHansgrohe_4059625412435_har03990_tif.jpg (2.4 MB)
CAD 3D-DatenHansgrohe_4059625412435_ppr_1000153946_a0_ppr_2_stp.stp (9.9 MB)
CAD 3D-DatenHansgrohe_4059625412435_sanitary_taps-mixers_hansgrohe_72568xxx-rebris-e-single-lever-basin-mix_3ds.3ds (62 kB)
CAD 3D-DatenHansgrohe_4059625412435_sanitary_taps-mixers_hansgrohe_72568xxx-rebris-e-single-lever-basin-mix_dwg.dwg (595 kB)
CAD 3D-DatenHansgrohe_4059625412435_sanitary_taps-mixers_hansgrohe_72568xxx-rebris-e-single-lever-basin-mix_fbx.fbx (107 kB)
CAD 3D-DatenHansgrohe_4059625412435_sanitary_taps-mixers_hansgrohe_72568xxx-rebris-e-single-lever-basin-mix_gsm.gsm (823 kB)
CAD 3D-DatenHansgrohe_4059625412435_sanitary_taps-mixers_hansgrohe_72568xxx-rebris-e-single-lever-basin-mix_ifc.ifc (443 kB)
CAD 3D-DatenHansgrohe_4059625412435_sanitary_taps-mixers_hansgrohe_72568xxx-rebris-e-single-lever-basin-mix_rfa.rfa (908 kB)
CAD 3D-DatenHansgrohe_4059625412435_sanitary_taps-mixers_hansgrohe_72568xxx-rebris-e-single-lever-basin-mix_skp.skp (504 kB)
CAD 3D-DatenHansgrohe_4059625412435_sanitary_taps-mixers_hansgrohe_72568xxx-rebris-e-single-lever-basin-mix_stl.stl (130 kB)
CAD 3D-DatenHansgrohe_4059625412435_sanitary_taps-mixers_hansgrohe_72568xxx-rebris-e-single-lever-basin-mix_zip.zip (57 kB)
Zusatzdokumente UBAzul_9600023429_00_iz1_2_pdf.pdf (216.86 kB)
Zusatzdokumente UBAzul_9600023429_00_iz1_3_pdf.pdf (225.13 kB)
Zusatzdokumente UBAzul_9600023429_00_iz1_4_pdf.pdf (33.18 kB)
Zusatzdokumente UBAzul_9600023429_00_iz1_5_pdf.pdf (217.21 kB)
Zusatzdokumente UBAzul_9600023429_00_iz1_6_pdf.pdf (225.51 kB)
Zusatzdokumente UBAzul_9600023429_00_iz1_pdf.pdf (32.71 kB)
Zulassungzul_9600024916_00_iz1_pdf.pdf (137.92 kB)
Serie Rebris E
