Hansa Armaturen GmbH Hauptverwaltung

HA UP-Rohbauset f. Waschtischarmatur HANSAVARIO 5786 DN15

99903368771 #1
Abbildung ähnlich
99903368771 #199903368771 #299903368771 #399903368771 #4
Artikelnummer
99903368771
Werksnummer
57860300
Bestell-Code
H57860300
Zolltarifnummer
84819000

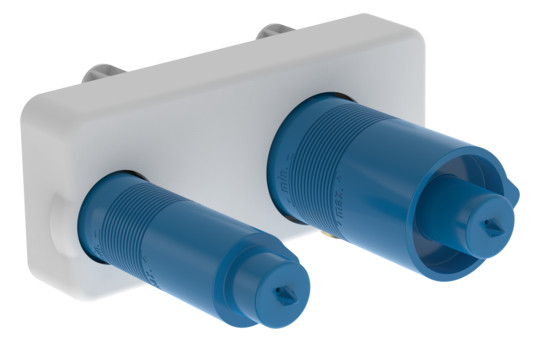

HA UP-Rohbauset für Waschtischarmatur HANSAVARIO 5786 DN15

Unter welchem Suchbegriff hätten Sie diesen Artikel gesucht?
Ausgabe
1 Stück
Beschreibung
Allgemein
Verwendungshinweis
ALLGEMEINE ATTRIBUTE:
• Produktgruppe: Waschtischarmatur
• Einbauart: Wandmontage für Unterputz-Einbaukörper
• Technisches Merkmal: Unterputz Einbaukörper
• BIM Daten vorhanden: Ja

PRODUKT EIGENSCHAFTEN:
• Verbindung: direkter Anschluss, Innengewinde
• Mechanische Teile: ø 3.0 Steuerpatrone mit keramischen Dichtscheiben zur Wassermengen- und Temperatureinstellung
• Spezielle Eigenschaften: Armaturenkörper aus entzinkungsbeständigem Messing (DZR)
• Bestandteile: Isolierpack aus Styropor
• Nicht im Lieferumfang:: Ohne Fertigmontageset

BESTIMMUNGEN / VORSCHRIFTEN:
• EN Standard: EN 817

TECHNISCHE EIGENSCHAFTEN:
• DN-Größe: DN15
• Material: Messing
• Heißwasserversorgung: max. +80°C
• Arbeitsdruck: 100 - 1000 kPa
• Anschlussgröße: G1/2
• Einbautiefe: 47 -72 mm

LOGISTIK:
• Bruttogewicht: 1.3 kg
• Verpackungsmaße: 200 x 165 x 95
Spezifikationen
Niederdruckausführung
Nein
Anschlussmaß Zufuhr
1/2" (15)
Material Hahn
Messing
Anschluss Vorlauf
Innengewinde
Temperaturbegrenzung
Nein
Mundstück Wasserhahn
Strahlregler
Mit Absperrventil für Anschluss externer Geräte
Nein
Mit Kupplungen
Nein
Mit Rosetten/Abdeckplatte
Nein
Serie
HANSAVARIO
Downloads und BauDocs

Alle

Angebot
Baustellenvorbereitung
Baustellenübergabe
DatenblattHansa_Armaturen_4057304022333_hadb_57860300_datasheet.pdf (514 kB)
InstallationshinweiseHansa_Armaturen_4057304022333_hama_943536d-07-25.pdf (2.1 MB)
WartungsanleitungHansa_Armaturen_4057304022333_hawa_importantnotes.pdf (1.9 MB)
ZulassungHansa_Armaturen_4057304022333_hazl_reach_declaration.pdf (106 kB)
Fotorealistisches Farb-BildHansa_Armaturen_4057304022333_hab_d_57860300_render.png (786 kB)
Fotorealistisches Farb-BildHansa_Armaturen_4057304022333_hab_w_57860300_render.png (1.1 MB)

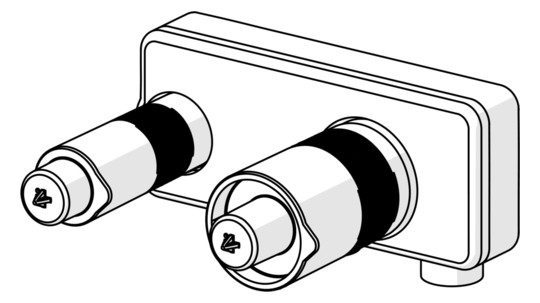

Unvermaßte StrichzeichnungHansa_Armaturen_4057304022333_hau_d_57860300_catalogdrw.png (173 kB)
Unvermaßte StrichzeichnungHansa_Armaturen_4057304022333_hau_w_57860300_catalogdrw.png (156 kB)

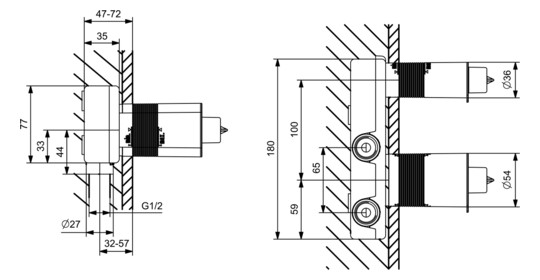

Vermaßte StrichzeichnungHansa_Armaturen_4057304022333_hav_d_57860300_dimdrw.png (188 kB)
Vermaßte StrichzeichnungHansa_Armaturen_4057304022333_hav_w_57860300_dimdrw.png (198 kB)
Deeplink Herstellerseite
Serie HANSAVARIO
