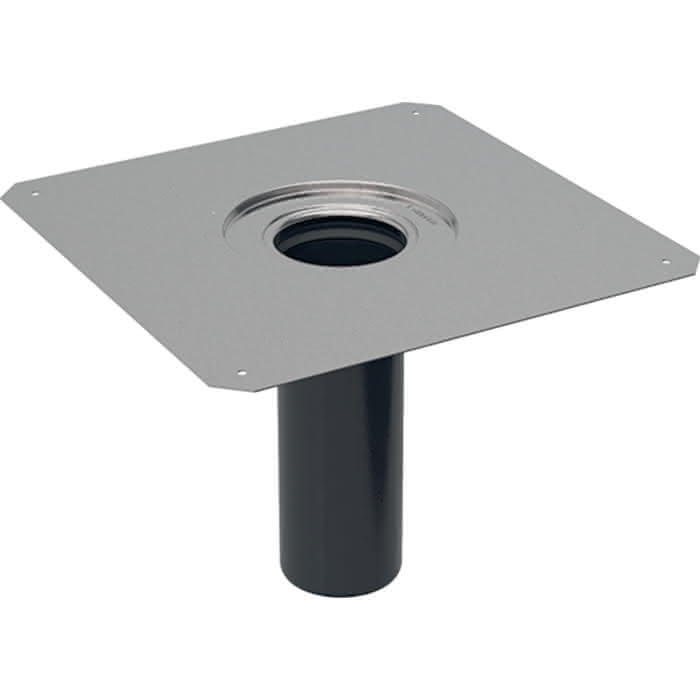

GE Pluvia Dampfsperrenanschluss d90, 25l/s, CrNi-Stahl 1.4301

99900189614 #1
99900189614 #199900189614 #299900189614 #3
Artikelnummer
99900189614
Werksnummer
359102001
Bestell-Code
G359102001
Montagezeit (Bürgerle)
28 Min
Zolltarifnummer
73249000

Geberit Pluvia Dampfsperrenanschluss: d=90mm, Anschluss Abdichtung=CrNi-Stahl 1.4301

Unter welchem Suchbegriff hätten Sie diesen Artikel gesucht?
Ausgabe
1 Stück
Oft zusammen gekauft
GE Pluvia Dachwassereinlauf m. Anschl.-Blech u. Bef.-Fl., d56, 12l/sGE Pluvia Dachwassereinlauf m. Anschl.-Blech u. Bef.-Fl., d56, 12l/s
GE Pluvia Dampfsperrenanschluss d56, 12l/s, CrNi-Stahl 1.4301GE Pluvia Dampfsperrenanschluss d56, 12l/s, CrNi-Stahl 1.4301
GE Pluvia Notüberlauf 25l/sGE Pluvia Notüberlauf 25l/s
Beschreibung
Allgemein
Verwendungshinweis
Geberit Pluvia Dampfsperrenanschluss
VerwendungszweckeFür konventionelle Dachentwässerung
Für Dachentwässerung mit Druckströmung
Für Geberit Pluvia Dachwassereinläufe mit Ablaufleistung 25 l/s
Zum Anbinden von Dampfsperren aus Kunststoff oder Bitumen
Für gedämmte Dächer mit Dampfsperre
EigenschaftenAbgang vertikal
Anschlussstutzen direkt reduzierbar oder aufweitbar
Anschlussstutzen aus PE-HD, kürzbar
Technische EigenschaftenWerkstoff: Stahl / Kunststoff
DN / Nennweite: 90
Anschluss Abdichtung: CrNi-Stahl 1.4301
d, ø / Außendurchmesser (mm): 90 mm
Zusätzlicher LieferumfangBauschutzdeckel
Kondenswasserdämmung
Spezifikationen
Art des Zubehörs
sonstige
Serie
Geberit Pluvia Dachentwässerung
Downloads und BauDocs

Alle

Angebot
Baustellenvorbereitung
Baustellenübergabe
DatenblattGeberit_4025410162861_gedb_art_359102001_2026.pdf (47 kB)
InstallationshinweiseGeberit_4025410162861_gema_967551000_01.pdf (793 kB)
ProspektGeberit_4025410162861_geberit-verkaufsprogramm-2019.pdf (183.8 MB)
Fotorealistisches Farb-BildGeberit_4025410162861_geb_d_302847.eps (827 kB)
Fotorealistisches Farb-BildGeberit_4025410162861_geb_w_302847_20170925_180043.jpg (11 kB)

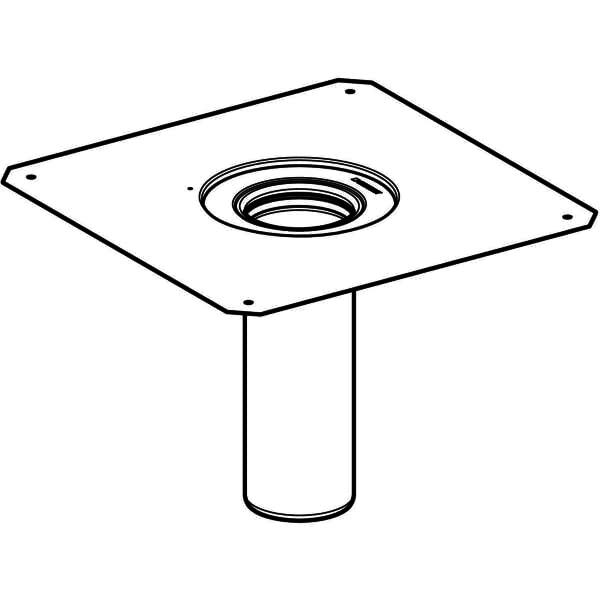

Unvermaßte StrichzeichnungGeberit_4025410162861_geu_w_331004_20180413_161406.jpg (13 kB)

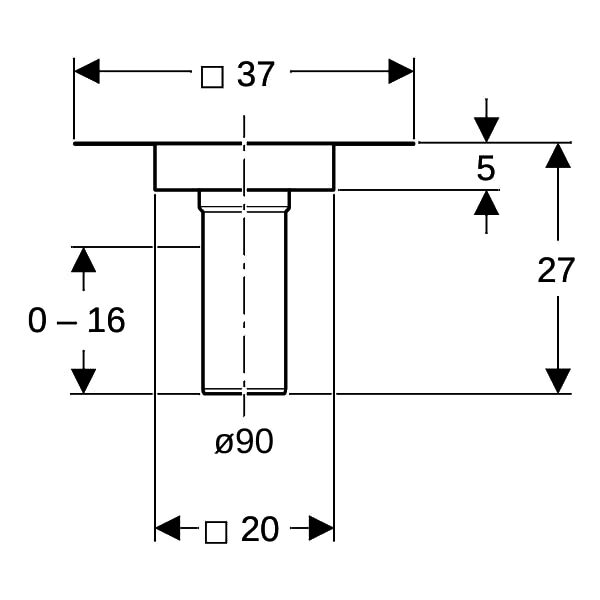

Vermaßte StrichzeichnungGeberit_4025410162861_gev_w_4202873_20240723_155710.jpg (29 kB)
CAD 2D DraufsichtGeberit_4025410162861_ge2d_359102001_g.dxf (333 kB)
CAD 2D DraufsichtGeberit_4025410162861_ge2d_359102001_g.dwg (178 kB)
CAD 2D FrontansichtGeberit_4025410162861_ge2f_359102001_a.dxf (334 kB)
CAD 2D FrontansichtGeberit_4025410162861_ge2f_359102001_a.dwg (179 kB)
CAD 2D SeitenansichtGeberit_4025410162861_ge2s_359102001_l.dxf (335 kB)
CAD 2D SeitenansichtGeberit_4025410162861_ge2s_359102001_l.dwg (179 kB)
CAD 3D-DatenGeberit_4025410162861_ge3c_359102001_p.igs (1.1 MB)
