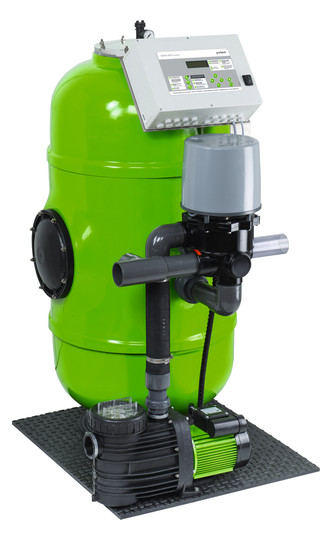

GB Filteranlage GENO-mat F 610 A, WS

Filteranlage GENO-mat F 610 A, WS
mit selbstansaugender Pumpe
Filteranlage in kompakter Bauweise,
komplett auf Montageplatte vormontiert,
für vollautomatischen Betrieb,
bestehend aus:
Filterbehälter aus GFK, mit Isophtal-
säureharz innenbeschichtet, einschl.
Handentlüftung.
Umwälzpumpe aus Kunststoff, geräusch-
arme, selbstansaugende Blockpumpe mit
integriertem Haar- und Fasernfänger in
Wechselstromausführung.
Automatik-Mehrwegeventil
betätigt über Stellmotor mit den
Stellungen -Filtern-Entleeren-Spülen
-Erstfiltrat- einschl. PVC-Verrohrung
mit flexiblen Anschlüssen und Mess-
wasseranschlussstück, einschl. PVC-
Klarsichtrohr zur Beobachtung des Spül-
vorgangs.
Filtersteuerung Typ GENO-BW-tronic
zum vollautomatischen Betrieb
der Badewasserfilteranlage über Zeit-
programmierung sowie manueller Bedie-
nung. Anzeige und Bedienung über Folien-
tastatur und 4-zeiliges, hinterleuch-
tetes LC-Display, 6 Bedienersprachen
sind wählbar. Die Steuerung ist mit
Zweipunkt-Temperaturregler ausgestattet,
zur Ansteuerung der Heizungsumwälzpumpe
des Wärmetauschers, einschl. potential-
freiem Ausgang sowie Temperaturfühler.
Elektrische Anschlüsse:
1 Umwälzpumpe 230/400 V DS, max. 4 kW,
in Dreh- oder Wechselstromausführung
1 Heizungspumpe 230 V WS, 0,08 kW
1 potentialfreier Kontakt für
Heizkessel-
ansteuerung
2 Dosierautomaten für Chlor und pH
230 V WS, 0,016 kW, bzw. UV-Anlage
1 automatische Mess- und Regelanlage
1 Pegelsteuerung und Frischwassernach-
speisung, 230 V WS, 0,05 kW
1 automatische Rinnenumschieberung
230 V WS
1 Stromausgang 4-20 mA für externe
Badewasser-Temperaturanzeige
1 potentialfreier Sammelstörkontakt
Belastbarkeit 230 V / 4 A
1 Eingang für Strömungswächter
1 Eingang für max. Temperaturbegrenzer
3 Alarmeingänge für vorgeschaltete
Anlagenteile
1 Eingang für max. Pegel Abwasser-
hebeanlage
1 Eingang für Zwangseinschaltung der
Filterpumpe für vorgeschaltete Solar-
steuerung
1 serielle Schnittstelle RS 485 zur
Ansteuerung eines Protokolldruckers,
Software-Update etc.
Kunststoff-Gehäuse, Schutzart IP 54
Maße (B x H x T): 361 x 254 x 115 mm
Technische Daten/Maße:
Gesamthöhe : 1.420 mm
Mindestraumhöhe : 1.800 mm
Aufstellmaß L x B : 946x741 mm
Leergewicht : 58 kg
Anschlussnennweite : DN 50
Filter/Rückspülleistung : 15/20 cbm/h
Pumpenleistung : 20 cbm/h
bei 8 m WS
Filterbehälter Durchm. : 630 mm
Erforderliche Nennweite
Kanalanschluss : DN 100
Nenndruck max. : 2 bar
Zulaufhöhe Pumpen-
saugseite max. : 3 m
Wassertemperatur : 5-40 Grad C
Umgebungstemperatur : 5-35 Grad C
Spannungsversorgung : 230 V/50 Hz
Schutzart : IP 54
Absicherung bauseits : 16 A
Motorleistungsaufnahme : 1,37 kW
Förderhöhe der Pumpe : max. 14 m WS
