ESBE Verschraubung KTB112 ÜWM IG 2" x Anschl. IG 1.1/4"
Artikelnummer
99900198183
Werksnummer
26101000
Bestell-Code
ESBE26101000
Montagezeit (Bürgerle)
14 Min
Zolltarifnummer
84819000
ESBE Verschraubung KTB112 ÜWM IG 2" x Anschl. IG 1.1/4" (stückweise)
Beschreibung
ESBE KTB112 - ---
Anwendungsbereich:
Verschraubung passend zu Ventile und Mischer mit flachdichtenden Aussenengewinde
Lieferumfang:
1x Überwurfmutter, 1x Anschlussnippel
Technische Daten:
Anschluss der Verschraubung: Rp 1.1/4" IG, Gewinde Überwurfmutter: G 2" Innengewinde, UBA-konform: nein, Dichtungsform zw. Verschraubung und Ventil: flachdichtend, passend zu Ventilanschluss: G 2" AG, Rückflussverhinderer: nein, Druckstufe: PN16 Material: Temperguss, verzinkt
Irrtum vorbehalten, vollständige Informationen siehe technisches Datenblatt.
Anwendungsbereich:
Verschraubung passend zu Ventile und Mischer mit flachdichtenden Aussenengewinde
Lieferumfang:
1x Überwurfmutter, 1x Anschlussnippel
Technische Daten:
Anschluss der Verschraubung: Rp 1.1/4" IG, Gewinde Überwurfmutter: G 2" Innengewinde, UBA-konform: nein, Dichtungsform zw. Verschraubung und Ventil: flachdichtend, passend zu Ventilanschluss: G 2" AG, Rückflussverhinderer: nein, Druckstufe: PN16 Material: Temperguss, verzinkt
Irrtum vorbehalten, vollständige Informationen siehe technisches Datenblatt.

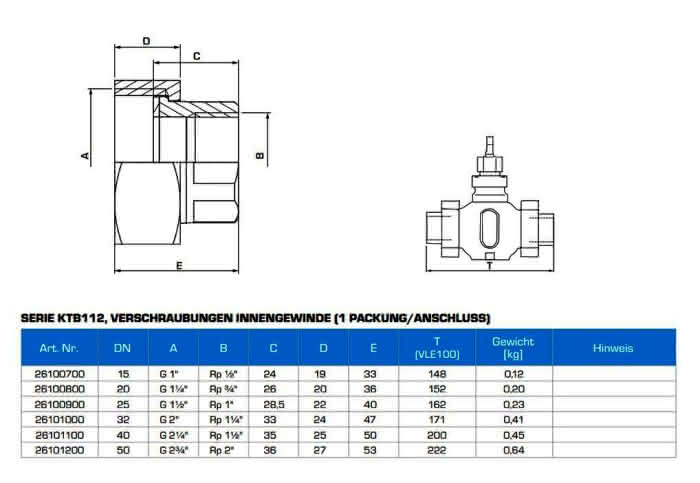

ESBE Verschraubung Serie KTB112 (stückweise) für flachdichtende Ventile und Mischer mit Aussengewinde. Druckstufe PN16, Medientemperatur: max: +150 Grad Celsius / min. -20 Grad Celsius. Material: Überwurfmutter Temperguss verzinkt / Anschlussstück Temperguss verzinkt / Dichtung Klingersil C4400. Überwurfmutter mit Innengewinde gem. EN10226-1, Anschlussstück mit Innengewinde RP., Ausführung KTB112, Überwurfmutter 2" IG, Anschlussstück 1.1/4" IG. ESBE-Artikelnummer: ---
Verschraubung passend zu Ventile und Mischer mit flachdichtenden Aussenengewinde
Spezifikationen
Werkstoff Anschluss 1
Gusseisen
Material Abdichtung
sonstige
Nenninnendurchmesser Anschluss 1
1 1/4" (32)
Werkstoffgüte Anschluss 1
EN-GJMW-400-5 (EN-JM1030)
Form
gerade
Oberflächenschutzanschluss 1
galvanisch/elektrolytisch verzinkt
Behandlung Oberfläche 1
sonstige
Werkstoff Anschluss 2
Gusseisen
Werkstoffgüte Anschluss 2
EN-GJMW-400-5 (EN-JM1030)
Anschluss 2
Innengewinde Gas zylindrisch (BSPP)
Ausführung
2-teilig
Nenninnendurchmesser Anschluss 2
2" (50)
Oberflächenschutzanschluss 2
galvanisch/elektrolytisch verzinkt
Mit Stoßnocken
Ja
Länge
47 mm
Länge Anschluss 1
33 mm
Länge Anschluss 2
24 mm
Mit Dichtungsmaterial
Ja
