ESBE Pumpengruppe GRA211 DN25, 3-Pkt. Antrieb 230V, 6m HE-Pumpe
Artikelnummer
99901656835
Werksnummer
61042100
Bestell-Code
ESBE61042100
Montagezeit (Bürgerle)
1 Min
Zolltarifnummer
84818011

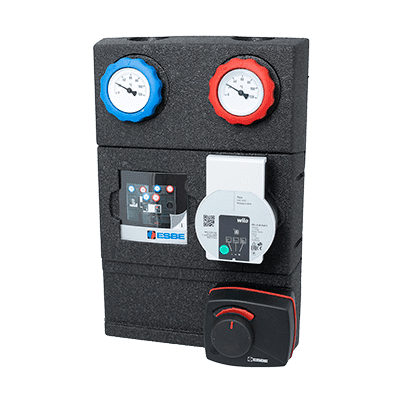

ESBE Pumpengruppe GRA211 DN25, gemischt, 3-Pkt. Antrieb 230V, Wilo 6m Hocheffizienzpumpe
Beschreibung
ESBE GRA211 - ---
Anwendungsbereich:
Zur Versorgung eines gemischten Heizkreises mit variabler Vorlauftemperatur. Progressiver 3-Wege Mischer und Stellmotor wird durch externe Regelung angesteuert.
Lieferumfang:
Absperreinrichtungen mit integrierten Thermometern, Eng anliegende Isolierschalen, Stellmotor: ARA661 Umwälzpumpe: Ja, Einschubfach zum Beschriften des Heizkreises bzw. zum einlegen einer Visitenkarte, Schwerkraftbremse
Technische Daten:

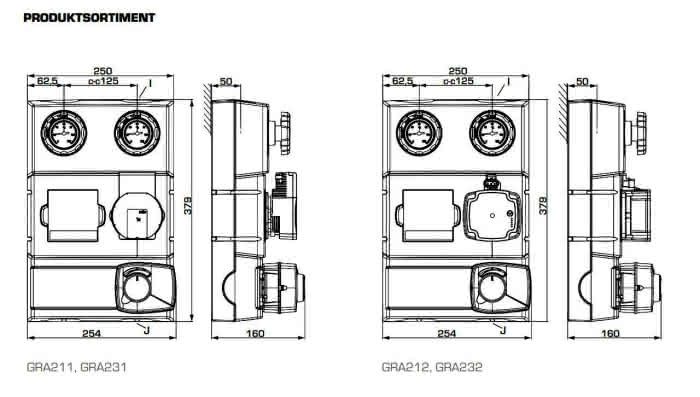

DN 25, Anschlüsse Wärmquelle: G 1 1/2" AG, Anschlüsse Verbraucherseite: G 1" IG, Medien: Heizungswasser (VDI2035), Wasser-Glykol-Mischungen mit bis zu 50% Glycol-Anteil, Medientemperatur: 5…100°C, Umgebungstemperatur: 0…55°C, Druckstufe: PN10, Wasserberührte Bauteile: Messing, Grauguss, Stahl, PTFE, Aramidfasern, EPDM, Pumpe: Wilo PARA 25/6, EEI:<0,20, Achsabstand 125 mm, Breite/Höhe in mm: 254/379, Ansteuerungsart: 230VAC, 3-Punkt
Irrtum vorbehalten, vollständige Informationen siehe technisches Datenblatt.
Anwendungsbereich:
Zur Versorgung eines gemischten Heizkreises mit variabler Vorlauftemperatur. Progressiver 3-Wege Mischer und Stellmotor wird durch externe Regelung angesteuert.
Lieferumfang:
Absperreinrichtungen mit integrierten Thermometern, Eng anliegende Isolierschalen, Stellmotor: ARA661 Umwälzpumpe: Ja, Einschubfach zum Beschriften des Heizkreises bzw. zum einlegen einer Visitenkarte, Schwerkraftbremse
Technische Daten:
DN 25, Anschlüsse Wärmquelle: G 1 1/2" AG, Anschlüsse Verbraucherseite: G 1" IG, Medien: Heizungswasser (VDI2035), Wasser-Glykol-Mischungen mit bis zu 50% Glycol-Anteil, Medientemperatur: 5…100°C, Umgebungstemperatur: 0…55°C, Druckstufe: PN10, Wasserberührte Bauteile: Messing, Grauguss, Stahl, PTFE, Aramidfasern, EPDM, Pumpe: Wilo PARA 25/6, EEI:<0,20, Achsabstand 125 mm, Breite/Höhe in mm: 254/379, Ansteuerungsart: 230VAC, 3-Punkt
Irrtum vorbehalten, vollständige Informationen siehe technisches Datenblatt.
ESBE Pumpengruppe GRA200, GRA300, Extra- Kompakt- Ausführung mit Hocheffizienzpumpe, hochwertigen und eng anliegenden Dämmschalen ohne Lüftungsschlitze, aussenliegende elektrische Komponenten, Kugelhähne mit integrierten Thermometern, einer Schwerkraftbremse, Beschriftungsfeld zum Kennzeichnen des Heizkreises oder zum Einlegen einer Visitenkarte. Geeignet für folgende Medien: Heizungswasser nach VDI2035, Wasser-Glycol-Mischungen mit einem Glycol Anteil von bis zu 50 Prozent. Wasserberührte Bauteile: Messing, Grauguss, Stahl. Dichtmaterialien: PTFE, Aramidfasern und EPDM. Druckstufe PN10, Medientemperatur min/max: 5/100 Grad Celsius, Umgebungstemperatur min/max: 0/55 Grad Celsius., Ausführung GRA211, DN25, progressiver 3-Wege Mischer, Stellantrieb ARA661 (230V, 3-Pkt. Ansteuerung, 120Sec.), Hocheffizienzpumpe Wilo PARA 25/6, ESBE-Artikelnummer: ---
Zur Versorgung eines gemischten Heizkreises mit variabler Vorlauftemperatur. Progressiver 3-Wege Mischer und Stellmotor wird durch externe Regelung angesteuert.
Hydronische Regelstation
Material Mantel
Kunststoff
Werkstoff Armaturen
Messing
Werkstoff Verrohrung
Stahl
Primäreranschluss
Außengewinde zylindrisch BSPP (ISO 228-1)
Nenndurchmesser Primäreranschluss
1 1/2 Zoll (40)
Sekundäreranschluss
Innengewinde zylindrisch (BSPP)
Nenndurchmesser Sekundäreranschluss
1 Zoll (25)
Pumpenanschluss
Außengewinde zylindrisch BSPP (ISO 228-1)
Nenndurchmesser Pumpenanschluss
1 1/2 Zoll (40)
Max. Arbeitsdruck
10 bar
Mediumtemperatur
5 - 100 °C
Ausführung der Temperaturregelung
elektrisch
Anzeigebereich Thermometer
0 - 120 °C
Geeignet für Kühlen
Nein
Geeignet für Heizung
Ja
Geeignet für Glykol
Ja
Geeignet für Ethanol
Ja
Ausführung
gemischter Heizkreis
Mit Passstück für Wärmezähler
Nein
Mit Wärmezähler
Nein
Mit eiingebauter Zirkulationspumpe
Ja
Hocheffizienzpumpe (konform EC 547/2012 und EC 641/2009)
Ja
Einbaulänge der Pumpe
130 mm
Mit Manometer
Nein
Mit Regelventil
Ja
Mit Absperrventil
Ja
Mit Rückschlagklappe
Ja
Mit Sicherheitsventil
Nein
Mit Thermometer
Ja
Mit Auslaufhahn
Nein
Mit Servomotor
Ja
Mit Dreiwegeventil
Ja
Mit Pumpenkugelhahn
Ja
Mit Anschluss Ausdehnungsgefäß
Nein
Wandaufstellung
Ja
Mit Wandbefestigungsbügel
Ja
Mit Füßen
Nein
Breite
254 mm
Höhe
379 mm
Tiefe
160 mm
