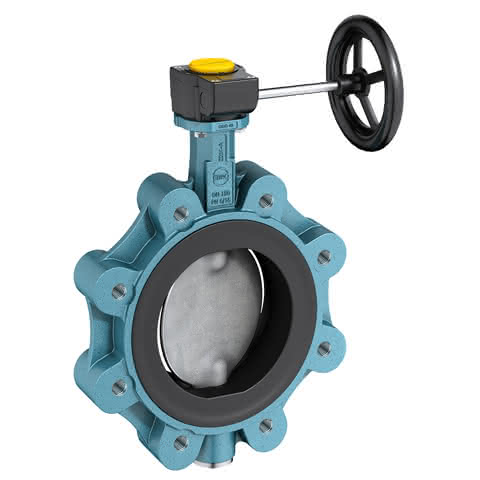

EBRO Absperrklappe Z014-A Anflanschg. TH mit Handgetriebe DN 40 PN 10/16
Artikelnummer
99901837849
Werksnummer
10082919
Bestell-Code
EBRO10082919
Montagezeit (Bürgerle)
16 Min
Zolltarifnummer
84818085
EBRO Absperrklappe Z014-A Anflanschgehäuse THERM mit Handgetriebe DN 40 PN 10/16
Beschreibung
EBRO Absperrklappe Z 014-A therm mit
Anflanschgehäuse Therm, mit
Handgetriebe DN 40 PN 10/16.
Dichtschließende wartungsfreie
Absperrklappe.
Mit Gewindeaugen zum Anflanschen von
Flanschen nach DIN 2632/33/42. Gehäuse:
EN GJS 400-15 (GGG40)
Pulverbeschichtet, blau
Baulänge: DIN 3202-K1 EN 558 Reihe 20
Manschette: EPDM spezial
Scheibe: Edelstahl AISI 316
Wellen: Edelstahl AISI 304
Betriebsdruck: max. 16 bar
Differenzdruck: max. 10 bar
Betriebstemperatur: -10 C bis max.
+130 C 100% beständig gegen
Wasser-Glykol-Gemische.
Ausführung gemäß
Heizungsanlagenverordnung.
(Einsatz von Thermometer nicht
möglich)
mit Handgetriebe DN 40 PN 10/16
Anflanschgehäuse Therm, mit
Handgetriebe DN 40 PN 10/16.
Dichtschließende wartungsfreie
Absperrklappe.
Mit Gewindeaugen zum Anflanschen von
Flanschen nach DIN 2632/33/42. Gehäuse:
EN GJS 400-15 (GGG40)
Pulverbeschichtet, blau
Baulänge: DIN 3202-K1 EN 558 Reihe 20
Manschette: EPDM spezial
Scheibe: Edelstahl AISI 316
Wellen: Edelstahl AISI 304
Betriebsdruck: max. 16 bar
Differenzdruck: max. 10 bar
Betriebstemperatur: -10 C bis max.
+130 C 100% beständig gegen
Wasser-Glykol-Gemische.
Ausführung gemäß
Heizungsanlagenverordnung.
(Einsatz von Thermometer nicht
möglich)
mit Handgetriebe DN 40 PN 10/16
Spezifikationen
Werkstoff des Gehäuses
Gusseisen
Werkstoffgüte
Gusseisen GGG 40
Nenninnendurchmesser
DN 40
Anschlüsse
Flansch
Norm
DIN
Bedienung
Handrad
Material Klappenblatt
rostfreier Stahl
Material primäre Spindeldichtung
Nitrilkautschuk NBR
Oberfläche
lackiert
Druckstufe Artikel
PN 16
Dichtung
EPDM
Material Spindel
rostfreier Stahl
Klappenentwurf
zentrisch
Materialqualität Spindel
sonstige
Fütterung Gehäuse
Nicht austauchbar
Druckstufe Flansch
PN 10/16
