Danfoss elektr, Stellantrieb AME85 24V/50Hz, 0(2)-10V, 0(4)-20mA, 5000N
Artikelnummer
99901635091
Werksnummer
082G1452
Bestell-Code
DF082G1452
Montagezeit (Bürgerle)
20 Min
Zolltarifnummer
85011093

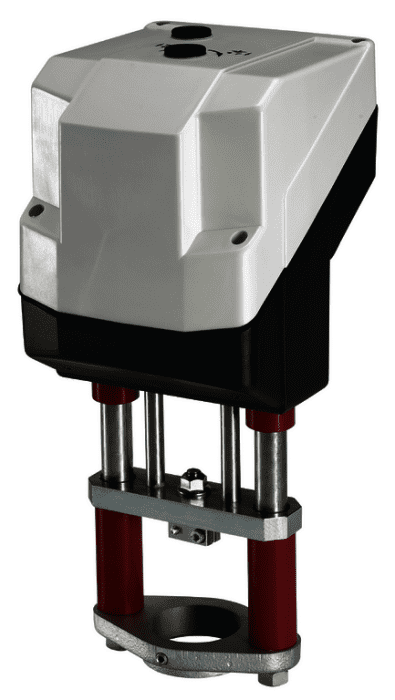

Danfoss elektr. Stellantrieb AME85 24V/50Hz, 0(2)-10V, 0(4)-20mA, 5000N
Beschreibung
Danfoss elektrischer Stellantrieb Typ
Ausgangssignal X: 0 bis 10 V (2 bis 10V)
AME 85,für AFQM PN16, DN 65-250 Versorgungsspannung 24 V AC Leistungsaufnahme 12,5 VA Eingangssignal Y: 0 bis 10 V (2 bis 10 V) Ri = 50 O, 0 bis 20 mA (4 bis 20 mA) Ri = 500 O
Stellzeit 8 s/mm Stellkraft 5000 N Hub max. 40 mm Schaltkontakte optional Umgebungstemperatur -10 - 50°C Schutzart IP 54 nach EN 60529 Handverstellung, Kraftabhängige Abschaltung des Stellantriebs in den Endlagen (Überlastungsschutz), dadurch keine Anpassung an den Ventilhub erforderlich
Fabrikat: Danfoss
Typ: AME 85
Bestell-Nr.: ---
Keine besondere Verarbeitungstechnik oder Spezialwerkzeug nötig.
Spezifikationen
Geeignet für Ventile
Ja
Geeignet für Belüftungsarmaturen
Nein
Hilfskontakte
Nein
Umgebungstemperatur
55 °C
Mit Nullspannungsrücklauf
Nein
Schutzart (NEMA)
2
Höhe
190 mm
Breite
207 mm
Tiefe
440 mm
Hublänge
40 mm
Selbsteinstellbare Schlaglänge
Ja
Werkstoff des Gehäuses
Kunststoff
Schutzart (IP)
IP54
Steuersignal
0-10 V
Zustandsmeldung
0-10 V
Mit mechanischem Standanzeiger
Ja
Übertragung
magnetisch
Arbeitsbereich einstellbar
Ja
Handbedienung
Ja
Max. elektrische Leistungsaufnahme
13 VA
Explosionsgeschützt
Nein
Serie
AME
